Для закрытого сосуда

Абсолютное или полное гидростатическое давление состоит из внешнего давления на свободную поверхность жидкости и манометрического или избыточного давления, которое образует слой жидкости над рассматриваемой точкой.

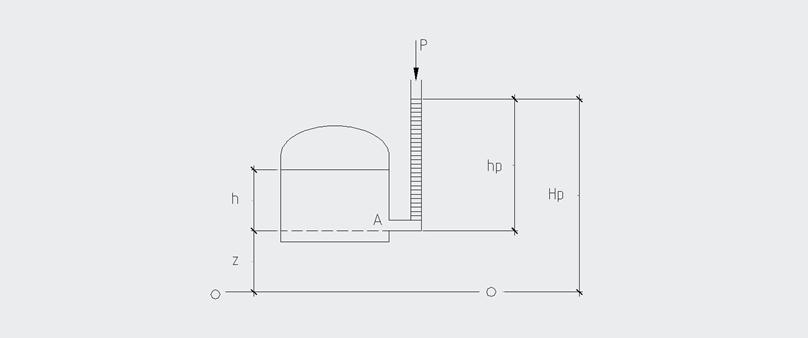

Рис. 6. Определение давлений с помощью основного уравнения гидростатики.

В открытом сосуде на свободную поверхность жидкости действует атмосферное или барометрическое давление:

Из рисунка видно, что в закрытом сосуде ; а с другой стороны , следовательно , откуда можно записать:

Величина h_p - пьезометрическая высота, которая показывает избыточное давление в точке, в которой присоединенная трубка. В открытом сосуде h=h_p, потому что P=P_атм, то есть пьезометрическая высота является равной глубине погружения точки в жидкость.

Высота подъема жидкости в пьезометре относительно к некоторой горизонтальной плоскости отсчета О-О называется пьезометрическим напором H_p.

Давление, которое есть ниже, чем атмосферный, называется вакууметрическим давлением или вакуумом. Вакуум – это недостаток давления до атмосферного.
