Водомер Вентури




Водомер Вентури используют для измерення расходов жидкости по показанием пьезометрических трубок. Разница их пьезометрических напоров зависит от величины расхода.

Составим уравнение Бернулли для сечений 1-1 и 2-2 без учета потерь напора.

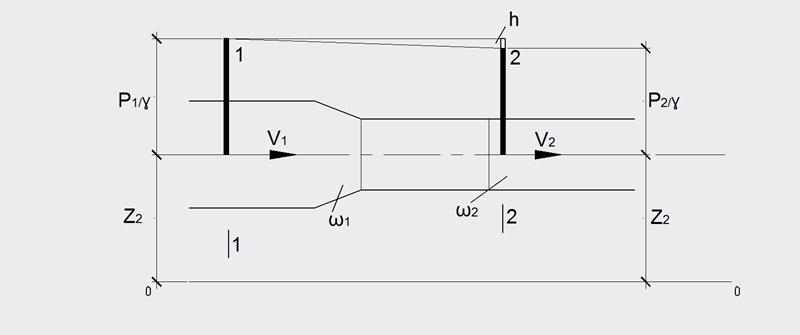

Рис. 19. К принципу действия водомера Вентури.



и пусть Z1=Z2, =1

Выразим скорости через отношение площадей сечений с учетом закона неразрывности потока:

Q1=Q2

V1* ω 1=V22

Здесь К– тарировочний коэффициент, необходимый для построения тарировочной кривой для каждого конкретного водомера. По этой кривой потом определяется расход Q по измеренной величине перепада отметок h в пьезометрических трубках.

На базе уравнения Бернулли работают такие устройства, как водоструйный насос (эжектор) и инжекционная газовая горелка.
