КАТЕГОРИИ: Архитектура-(3434)Астрономия-(809)Биология-(7483)Биотехнологии-(1457)Военное дело-(14632)Высокие технологии-(1363)География-(913)Геология-(1438)Государство-(451)Демография-(1065)Дом-(47672)Журналистика и СМИ-(912)Изобретательство-(14524)Иностранные языки-(4268)Информатика-(17799)Искусство-(1338)История-(13644)Компьютеры-(11121)Косметика-(55)Кулинария-(373)Культура-(8427)Лингвистика-(374)Литература-(1642)Маркетинг-(23702)Математика-(16968)Машиностроение-(1700)Медицина-(12668)Менеджмент-(24684)Механика-(15423)Науковедение-(506)Образование-(11852)Охрана труда-(3308)Педагогика-(5571)Полиграфия-(1312)Политика-(7869)Право-(5454)Приборостроение-(1369)Программирование-(2801)Производство-(97182)Промышленность-(8706)Психология-(18388)Религия-(3217)Связь-(10668)Сельское хозяйство-(299)Социология-(6455)Спорт-(42831)Строительство-(4793)Торговля-(5050)Транспорт-(2929)Туризм-(1568)Физика-(3942)Философия-(17015)Финансы-(26596)Химия-(22929)Экология-(12095)Экономика-(9961)Электроника-(8441)Электротехника-(4623)Энергетика-(12629)Юриспруденция-(1492)Ядерная техника-(1748) |
Антикорозійне оброблення автомобілів
План лекції Лекція №5 Контрольні запитання 1 Які основні несправності кабін, кузовів автомобіля? 2 Які основні види робіт виконуються при ТО кабін, кузовів? 3 З чого складаються лакофарбові покриття автомобілів? 4 Переваги меламіноалкідних емалей. 5 Як відбувається руйнування лакофарбового покриття? 6 З яких шарів складається забруднення на поверхні кузова автомобіля? 7 Які правила косметичних операцій по лакофарбовому покриттю забезпечують хороші результати при мінімальних затратах часу і сил? 8 Охарактеризуйте два види косметики: малу і велику?
Тема лекції: Антикорозійне оброблення кузова та відновлення лакофарбового покриття 7.1 Антикорозійне оброблення кузова 7.2 Відновлення лакофарбового покриття а) Консервація автомобіля б) Пофарбування кузова автомобіля
Література 1. Лудченко О. А. Технічна експлуатація і обслуговування автомобілів. Підручник – К.: Вища школа, 2007, с.233-241. Для кузовів і крил автомобілів характерні переважно електрохімічні види корозії: атмосферна, щілинна, контактна, ножова, ниткоподібна, фретинг-корозія та ін. Розрізняють місцеву й суцільну корозії. Вони можуть мати вигляд плям, цяток, наскрізних або глибоких виразок. У цятках-стовпчиках продукти корозії розвивають тиск 20...50 МПа і руйнують метал. Суцільна корозія може іноді бути пасивним захистом металу, тобто припиняти процес його руйнування. Це треба брати до уваги в умовах експлуатації автомобільної техніки. Захист автомобільних кузовів і крил від корозії — дуже складна й різнобічна проблема. Вона стосується металургів, конструкторів, технологів і автоексплуатацій-ників. Тут розглянуто тільки ті заходи запобігання корозії кузовів і крил, які можуть бути застосовані в умовах експлуатації автомобілів. Основною причиною, яка прискорює корозію, є застосування на дорогах солей для очищення від льоду у зимову пору року. Солі на дорогах інтенсифікують корозійні процеси тільки тоді, коли кузов за своєю конструкцією і технологією виготовлення має слабку корозійну стійкість. У холодну пору року перепад температур між внутрішнім простором кузова і зовнішніми стінками значний. У міжобшивному просторі утворюється конденсат вологи. У цей простір через недостатню герметизацію кузова потрапляє пил, забруднений оксидами карбону, нітридами та іншими речовинами. Утворюється мікро-гальванічна ванна тривалої дії, яка породжує осередки місцевої корозії. Як випливає з практики експлуатації автомобілів, корозії запобігти значно легше, ніж боротися з нею після початку корозійного процесу. Тому в умовах ВАТ АТП треба створити чітку систему захисту кузовів від корозії в процесі виконання профілактичного обслуговування. Особливо це стосується технології миття автомобіля. Після миття кузов треба старанно просушити, інакше він зазнає інтенсивної корозії. Якщо мокрий автомобіль поставити в теплий гараж без попереднього сушіння, то процес корозії прискорюється в 3—4 рази. Прогресування корозії у цьому разі можна пояснити так. На межі краплини води й поверхні кузова створюється електричне поле з напругою 6... 12 В. Електрони пробивають лакофарбовий шар покриття, і в цих місцях починають виникати осередки корозії. Такому небезпечному явищуможна запобігти, якщо під час ТО-1 і ТО-2 старанно перевіряти стан лакофарбових і антикорозійних покриттів. Виявивши відшарування, появу «щітки» або інших пошкоджень покриття, ці місця потрібно ретельно очистити добіла металевою щіткою або голкофрезою (якщо важко повністю видалити продукти корозії з пофарбованих поверхонь у важкодоступних місцях, то застосовують грунт — перетворювач корозії), знежирити уайт-спіритом, протерти серветкою, потім покрити фарбою або антикорозійною мастикою. Покриття наносять акуратно, стежачи за чистотою поверхні, оскільки потрапляння найменших твердих частинок під фарбу, ґрунт або антикорозійне покриття спричинить ниткоподібну корозію, яка поширюється у вигляді розгалуженого дерева. Щілинна корозія розвивається внаслідок скупчення пилу і вологи у днищі кузова, кромках крил, місцях стику складальних одиниць кузова (зазори і щілини), нижніх порожнинах дверей, у надколісних арках, нижніх частинах боковий, закритих поріжках, місцях установлення хромованих деталей та в інших місцях. На замкнуті елементи кузова (поріжки, нижні частини дверей і боковий тощо) треба звертати особливу увагу, їх дуже важко вберегти від корозії. Проте якщо зробити технологічні отвори і ввести крізь них усередину пневморозпилювачем антикорозійне покриття, то корозії можна запобігти. Антикорозійні покриття в такі елементи вводять шприц-пістолетом, що має діаметр сопла 7 мм і розвиває тиск до 2 МПа. Якщо немає шприц-пістолета, то можна використовувати і звичайні фарборозпилювачі, розточивши їхній вихідний отвір до 7...8 мм і обладнавши кутовими насадками для повнішого обпилення внутрішніх поверхонь елементів кузова. Закінчивши обпилення, технологічні отвори закривають гумовими або поліетиленовими пробками. Для оброблення внутрішніх поверхонь кузова застосовують воскові суміші ПС-6, ПЗВ-74, суміш «Тектил» (Англія), типу «Карол» (Угорщина) та інші, можна також використовувати бітумні мастики марок МСА і № 580, розведені уайт-спіритом. У мастику № 580 доцільно при цьому додати 10 % гумового клею. Нелицьові поверхні кузова (днище, нижня поверхня крил тощо), повернуті до дороги, покривають бітумними мастиками МСА, ВПМ-1, № 580 з присадкою гумового клею та іншими мастиками. Щілини, зазори і зварні шви зарівнюють мастикою Д-4А, яку застосовують для цього на заводі ВАЗ, та іншими сполуками.
Рис. 11.12. Схема антикорозійного оброблення автомобіля: 1 — багажник; 2 — замки, петлі, шарніри; 3 — внутрішні двері; 4 — стояки; 5 — зварні шви піл капотом; 6 — днище; 7— усередині салону під килимком; 8 — пороги всередині, лонжерони; 9—пороги зовні: 10— диски коліс; 11 — арки коліс Для антикорозійного оброблення кузовів (рис. 11.12) використовують воскопо-дібні матеріали Тесtуl, Noхudol, нафтопродукти «Мовіль», НГМ-МЛ тощо (табл. 11.1). Перед нанесенням захисного матеріалу автомобіль треба помити, просушити (особливо закриті частини кузова), зняти колеса, потім обробляти. Оброблення: всі позначені на спеціальній карті-схемі закриті порожнини, пороги, лонжерони, двері, траверси, стояки, зварні шви під капотом і кришкою багажника покривають воскоподібним матеріалом Noхudol 750 (Noхudol 700) за допомогою насоса 1: 3 повітряного розпилення зі спеціальними насадками. Днище автомобіля обробляють густим зі спеціальними наповнювачами і присадками матеріалом Noхudol 900 (Noхudol Вrоnzе, Noхudol 300 Вrоnzе) за допомогою насоса високого безповітряного розпилення 1:26. Контроль і миття: після того як усі зазначені в карті-схемі місця оброблено, автомобіль миють, проводять приймальний контроль, кріплять наклейку про оброблення. Таблиця 11.1. Антикорозійне оброблення автомобіля Захисні речовини, нанесені з розпилювача на поверхню, утворюють інгібовані тонкоплівкові покриття. Вони добре розтікаються по поверхні, проникаючи в неї, внаслідок чого на поверхнях прихованих порожнин кузова автомобіля утворюються суцільні захисні плівки, швидко діють і мають водовідштовхувальні властивості. Тонка воскоподібна плівка, що утворилася на поверхні металу, забезпечує його тривалий надійний захист від дії вологи та інших корозійно-агресивних чинників. Обробляти кузов можна безповітряним і повітряним розпиленням. Дрібні пошкодження кузова можна також усунути комплектом ремонтних матеріалів, створених на основі алкілрезорцинової епоксидної смоли. Комплект складається з таких матеріалів: клею ЗГЮ, мастики АРЭМ і лакофарбового покриття АРЭП. До цих матеріалів додається отверджувач на основі поліетилен-поліаміну. Під хромовані деталі на кузові треба ставити тонку поліізобутиленову або полі-етиленово-тетрафталатну плівку. Суворо заборонено у процесі виконання профілактичних і ремонтних робіт ставитинакузов різні болти, гвинти (особливо само-нарізні без цинкових або кадмієвих покриттів). Двічі на рік (навесні і восени) треба ретельно оглядати кузов, виділяти (позначати) пошкоджені ділянки, зачищати, покривати антикорозійними речовинами. По можливості під час миття треба використовувати нежорсткі капронові щітки, знімати статичну електрику, правильно застосовувати режими миття при високому тиску води тощо. Підприємства автотранспорту мають великий досвід протикорозійного оброблення автотранспортних засобів. На прикладі одного з автобусних підприємств розглянемо основні процеси цього захисту Із практики роботи автотранспортних підприємств відомо, що технологічні процеси протикорозійного оброблення і фарбування автобусів мають багато спільного: підготовчі операції, сушіння, вимоги до протипожежної безпеки і т. ін. Тому доцільно ці технологічні процеси об'єднати на одній централізованій станції. Можливі дві технологічні схеми розміщення постів на таких станціях. За першою схемою (рис, 11.13, а) роботи виконують на одному з автопідприємств, яке має мийку. Дільниця обладнана такими постами: слюсарно-підготовчих 3 і кузовних 2 робіт, нанесення протикорозійних речовин 1, фарбування автобусів 4 і двома постами сушіння — 5 і 6. За другою технологічною схемою (рис. 11.13,б) передбачено виконання протикорозійного оброблення автобусів на централізованій станції, розміщеній окремо від автотранспортних підприємств. Тому при однаковій кількості постів (із першим варіантом) на станції є пост миття і сушіння автобусів 3. Нанесення протикорозійних речовин і фарбування автобусів виконують на одному посту 5. Сушіння автобусів передбачене на двох постах — 4 і 6. На станції є ще такі пости: слюсарно-підготовчих 1 і кузовних 2 робіт. Річна пропускна здатність станції (близько 1500 автобусів) дає змогу завдяки кооперації виконувати протикорозійний захист автобусів кількох автотранспортних підприємств.
Рис. 11.13. Технологічні схеми розміщення постів централізованої станції протикорозійної с оброблення автобусів на автотранспортному підприємстві (а) і поза ним (б) Важливі особливості матеріалів Тесtуl— спроможність вільно проникати в усі шви, стики і мікротріщини кузова, витискувати звідти вологу і миттєво припиняти корозійні процеси. Склад антикору має відмінну спроможність до адгезії з металом і утворює на його поверхні міцну плівку, що не пропускає ні повітря, ні вологу, запобігає хімічній корозії (рис. 11.14), Плівка, яку створює Тесtуl, залишається хімічно активною близько восьми років, еластичною — назавжди. Зазвичай для антикорозійного оброблення автомобілів застосовують матеріал Тесtуl двох модифікацій — рідкої та густої. Першу під великим тиском розпилюють в усіх без винятку порожнинах кузова, а другу подають потужним безповітряним розпилювачем на днище. При цьому утворюється товста еластична плівка, що не сохне,несколюється і не тріскається.

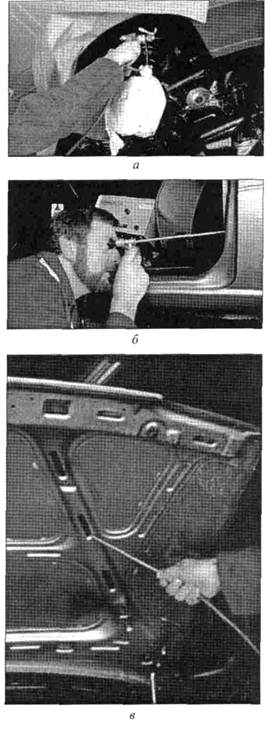

Рис. 11.14. Технологія нанесення антикору Тесtуl Вгоnzе: а — оброблення прихованих порожнин автомобіля під тиском; б — перевірка якості нанесення антикору ендоскопом; в — безповітряне оброблення кришки багажника автомобіля; г — нанесення антикору під високим тиском у порожнину кузова
Дата добавления: 2014-10-23; Просмотров: 1820; Нарушение авторских прав?; Мы поможем в написании вашей работы! Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет |
