20.1 Типи стендів, на яких виконуються діагностування кутів встановлення керованих коліс.

Кути встановлення керованих коліс діагностують і регулюють після усу­нення люфту в шворневих з'єднаннях і підшипниках маточин коліс при нор­мальному тиску повітря в шинах і кріпленні дисків коліс. Ці кути діагносту­ють на стаціонарних стендах за допомогою переносних приладів. Стенди бу­вають механічні, оптичні, оптико-електричні й електричні, а переносні при­лади - механічні, рідинні й оптико-електричні. Із стендів для перевірки кутів установлення керованих коліс найбільш поширені оптичні (рис. 20.1), як найточніші. На цих стендах кути розвалу, сходження, поздовжнього нахи­лу шворня і співвідношення кутів повороту коліс вимірюються оптичним методом, а кут поперечного нахилу шворня - за рівнем, змонтованим на дзеркальному відбивачі.

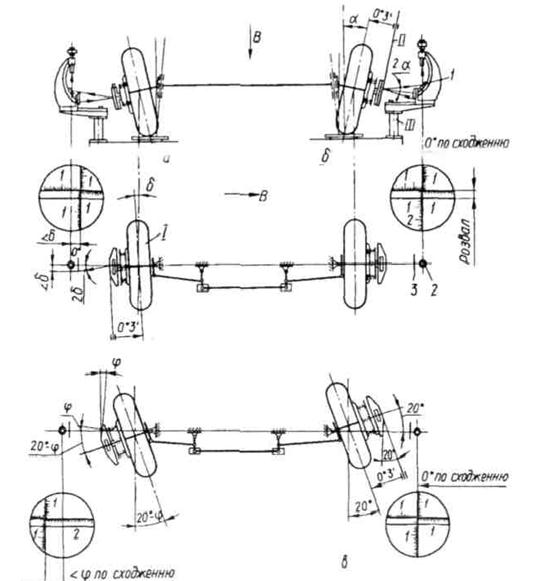

Рис.20.1. Перевірка кутів установлення коліс автомобіля за допомогою оптичного стенда: а - визначення сходження d коліс; б - визначення розвалу d коліс; в - визначення співвідношення j кутів повороту коліс; І - площина обертання колеса; II - площина дзеркала колеса; III - площина шкали; 1 - дзеркало мікроскопа; 2 - окуляр мікроскопа; 3 - шкала мікроскопа

Вимірювання кутів установлення коліс на оптичному стенді - це визна­чення кутів нахилу дзеркального відбивача, установленого паралельно пло­щині обертання колеса, і реєстрація зміни цих кутів при повороті колеса на 20° (для вимірювання поздовжнього нахилу шворня і співвідношення кутів повороту коліс). Коли розвалу і сходження коліс немає, зображення шкали стояка, яке видно через вимірювальний мікроскоп, після відбиття в дзерка­лах, закріплених на колесі і стояку, точно накладається на нерухоме перехре­стя окуляра. Так, якщо колесо має розвал, то шкала зміститься щодо нерухо­мого перехрестя окуляра по вертикалі (вгору чи вниз), а за наявності схо­дження - по горизонталі (вправо або вліво). Ці зміщення дають відповідно кути розвалу і сходження коліс.

В автомобілів із нерозрізною передньою віссю кути розвалу коліс і нахилу шворнів не регулюють. В автомобілів із незалежною підвіскою кути розвалу регулюють поворотом ексцентрикових втулок. Максимальні кути повороту передніх коліс регулюють обмежувальними болтами, які вкручені у пово­ротні важелі і впираються при залежній підвісці в кулаки переднього моста, а при незалежній - у виступи стояків підвіски.

Сходження передніх коліс автомобіля, коли немає стендів, діагностують за допомогою спе­ціальних лінійок КИ-650, И-401, И-402, ЛУ-1 та ін. На рис. 20.2 як приклад показано діагнос­тування сходження передніх коліс за допомо­гою лінійок И-401 (для легкових автомобілів), И-402 (для вантажних автомобілів).
