Штангенциркуль

Некоторые измерительные инструменты и приборы

Линейным нониусом называется маленькая линейка с делениями, которая может скользить вдоль большой линейки так же с делениями, называемой масштабом.

Инструмент, имеющий линейный нониус – штангенциркуль. Предназначен штангенциркуль для измерения внутренних и наружных размеров деталей. Конструкции штангенциркулей могут различаться, однако основные элементы являются общими (рис.1).

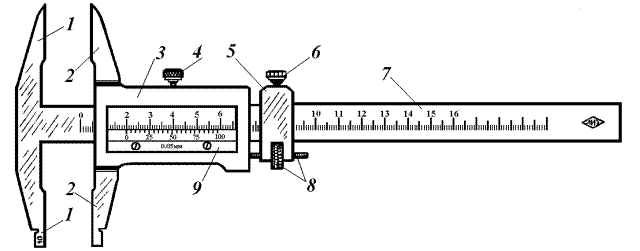

Рис. 1.

Устройство штангенциркуля: (1 – неподвижная измерительная губка, 2 - измерительные губки, 3 – подвижная рамка, 4 - винт, 5 - рамка, 6 – стопорный винт, 7 – стальная линейка, 8 - микрометрическая подачадля установки рамки на точный размер, 9- нониус)

Штангенциркуль (рис. 1) состоит из стальной линейки 7 с неподвижными измерительными губками 1, между которыми и подвижными измерительными губками 2 зажимается измеряемый предмет. Рамка 3 при помощи винта и гайки микрометрической подачи 8 соединена с рамкой 5, имеющей стопорный винт 6. На нижнем краю рамки 3 нанесены деления нониуса (10 или 20). Когда губки 1 и 2 соприкасаются, нулевые деления линейки и нониуса совпадают. Чтобы измерить длину предмета, его помещают между губками 1 и 2 и сдвигают их до соприкосновения с предметом (но без сильного нажима). Стопорный винт 4 позволяет зафиксировать расстояние между ножками 1 и 2, т.е. измеряемую длину. Затем по линейке и нониусу отсчитывают длину так, как описано выше.

Пример:

39,7 мм 61,4 мм
