Задачи для отработки практической части темы. Задача 5.1.1. Показать на схеме рис.5.1.15 реакции связей балки АВС

Задача 5.1.1. Показать на схеме рис.5.1.15 реакции связей балки АВС.

Задача 5.1.2. Показать на схеме рис.5.1.16 реакции связей А и В.

	Рис. 5.1.15
		Рис. 5.1.16

Задача 5.1.3. Показать на схеме рис.5.1.17 реакции связей шара

Задача 1.4. Определить момент силы F (рис. 1.18) относительно точки А.

Рис 5.1.17 Рис.5.1.18

Задача 5.1.5. Определить суммарный момент пар сил (рис.5.1.19) через момент пары , если F₂=1,5F₁, F₃=2,5F ₁, плечи пар сил h₁=h₂=h₃.

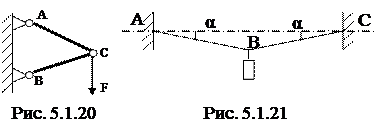

Задача 5.1.6. Определить реакции связей А и В (рис.5.1.20) графическим способом, если F=10 кН.

Задача 5.1.7. Груз массой 20 кг подвешен в точке В посредине троса АС, (рис.5.1.21). В результате прогиба ветви троса образовали угол α =15⁰ с горизонтом. Определить графическим способом с какой силой натянуты ветви троса.

Задача 5.1.8. Составить уравнения равновесия рамы (рис.5.1.22).

Задача 5.1.9. На кронштейн, состоящий из двух шарнирно соединенных стержней (рис.5.1.23), действует распределённая нагрузка q.

Составить уравнения равновесия кронштейна.

Типовое контрольное задание по теме

Задача 5.1.10. На балку (рис.5.1.24), действует сосредоточенная сила F =20 кН, пара сил с моментом М = 40 кНм и распределенная нагрузка интенсивностью q = 10 кН/м. Линейные размеры: а =2 м, b= 3 м, с= 1 м.

Определить реакции связей балки.

Задача 5.1.11. Определить силы, действующие на стержни кронштейна рис.5.1.25. Дано: Р=2 кН, а= 1,5 м.

		Рис. 5.1.25
