Испытание пожарного насоса на производительность

Разрежение создается, но после выключения вакуумного затвора быстро падает

Разрежение создается до нормы, но медленно

Разрежение есть, но ниже нормы

Вакуумметр не показывает разрежение

Необходимо убедиться, исправен ли вакуумметр: заменить его заведомо исправным или проверить на другом насосе. Опрессовать насос водой от водопровода или другого насоса. Осмотреть насос под давлением, при необходимости устранить течь. Проверить исправность заслонки вакуумаппарата.

При исправных заслонках во время работы вакуумаппарата, газы в глушитель проходить не должны. Кроме этого, момент перекрытия заслонки должен четко

прослушиваться.

Необходимо создать газоструйным вакуумаппаратом максимальное разрежение, закрыть вакуумный затвор и выключить вакуумаппарат. В случае падения стрелки вакуумметра, опресовать насос, устранить неплотности и повторить проверку на вакуум.

Причиной этого может быть уменьшение проходного сечения вакуумной системы за счет засорения трубопровода к вакуумнуму затвору или неполного открытия нижнего клапана вследствие износа кулачка и штока.

Необходимо опресовать насос водой и устранить течи. Если при опресовке течи не обнаруживаются, нужно разобрать вакуумный затвор и проверить плотность посадки нижнего клапана с помощью устройства.

Испытание пожарного насоса проводится после каждого ТО-1 и ТО-2 по методике, описанной в Правилах по организации технической службы (приказ МЧС Республики Беларусь от 26.09.2001 г. № 130).

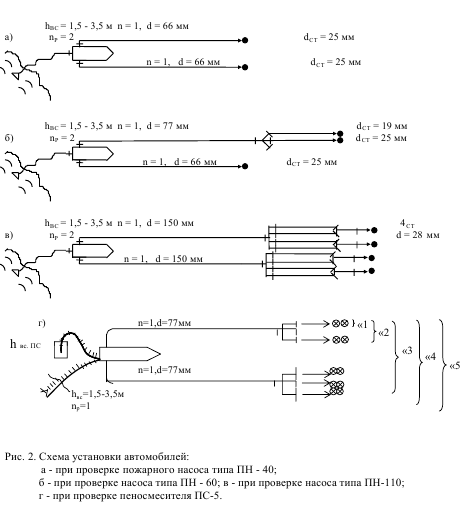

Установить пожарный автомобиль на водоисточник по схеме, приведенной на рис. 2 а, б, в. Включить насос и подать воду при полном открытии задвижек на насосе. Установить частоту вращения по тахометру на насосе в соответствии с номинальными значениями (для насосов типа ПН-40 – 2700 об/мин.). Определить напор воды в насосе по показаниям манометра и мановакуумметра. Показания приборов, переведенные в м. вод. ст. при работе от открытого водоисточника складываются. Сравнить фактическое значение напора при номинальной частоте вращения вала с нормативным значением (для насоса типа ПН-40 значение напора должно составлять 100-5 м вод. ст.). изменение напора (уменьшение) по сравнению с номинальным значением не должно превышать 15%.

Если результаты испытаний за несколько лет сравнить, то будет видно как происходит износ насоса и двигателя.

Резкие снижения показателей помогают обнаружить засорение или поломку. Постепенные снижения показателей позволяют определить рабочий ресурс как для насоса, так и для двигателя.

При появлении признаков засорения, рабочее колесо осматривается сначала через всасывающий патрубок. Крупные предметы остаются на входе колеса, они заметны и удаляются при помощи крючков.

Засорение колеса более мелкими предметами требует разборки насоса и его чистки.

Засоренное колесо вызывает биение и быстро выводит насос из строя. Учитывая это, при проявлении признаков засорения, надо принимать срочные меры к чистке насоса даже в том случае, когда на производительность это не оказывает существенного влияния.

Проверка технического состояния пожарного насоса

В процессе длительной эксплуатации происходит постепенный износ узлов пожарного насоса: подшипников, посадки, вал-рабочее колесо, ослабление затяжки гайки рабочего колеса, крепления пожарного насоса к раме автомобиля и др. С целью проверки возможного наличия радиального люфта вала в подшипниках снимается заглушка со всасывающего патрубка. Рукой через всасывающий патрубок покачиванием за рабочее колесо проверяется возможное наличие радиального люфта вала в подшипниках. Резким изменением направления вращения вала проверяется плотность посадки вал-рабочее колесо, определяется наличие шплинтовки гайки, плотность ее затяжки Более точная проверка технического состояния указанных узлов выполняется с помощью разработанных приспособлений.
