Круговая следящая потенциометрическая дистанционная передача

Такие следящие (силовые) дистанционные передачи позволяют осуществлять управление мощными исполнительными устройствами за счет маломощных сигналов на входе.

Рис. 2.7. Блок-схема следящей передачи

Блок-схема следящей передачи показана на рис. 2.7, где обозначено: Д - датчик передачи; П - приемник передачи; У - усилитель; ИУ - исполнительное устройство (двигатель); ОС - обратная связь.

Рассмотрим работу датчика Д и приемника П следящей потенциометрической передачи. Здесь в отличие от индикаторной передачи датчик Д и приемник П имеют одинаковую конструкцию. В качестве такого датчика Д и приемника П используются два одинаковых круговых потенциометра. Рассогласование в положениях осей датчика и приемника в индикаторной передаче приводит, как было показано выше, к появлению вращающего (синхронизирующего) момента М _с. Под действием этого момента приемник передачи приходит в согласованное положение сдатчиком.

В следящей передаче рассогласование в положениях осей датчика Д и приемника П приводит к появлению электрического сигнала (напряжения) на выходе приемника U _вых. Величина этого напряжения, как будет показано ниже, пропорциональна углу рас­согласования (Θ) этих осей: .

В следящей системе ось датчика Д жестко связана снекоторой командной осью, с помощью которой задаются управляющие (входные) воздействия (сигналы) в системе.

Ось приемника П жестко связана сисполнительной осью, которая должна отрабатывать сигналы, задаваемые командной осью, т. е. должна поворачиваться каждый раз на такой же угол, что и командная ось. Следовательно, датчик и приемник следящей системы позволяют получить электрический сигнал (напряжение), пропорциональный углу рассогласования двух механически не связанных между собой осей (валов) - командной и исполнительной.

Последнее становится понятным, если учесть, что сигнал на выходе приемника U _вых пропорционален рассогласованию в датчика и приемника, а каждый из них жестко связан с одной из осей следящей системы: датчик - с командной, приемник - с исполнительной. Поэтому рассогласование осей датчика Д и приемника П передачи то же самое, что рассогласование командной и исполнительной осей.

Под рассогласованием Θ, так же как и в индикаторной передаче, понимается разность углов поворота командной оси (осидатчика Д передачи) а и исполнительной оси (оси приемника П передачи) α', т. е. .

Если эти оси повернуты на одинаковый угол (α = α'), то система находится в согласованном положении, т. е. рассогласование в ней равно нулю (Θ =0).

Датчик Д передачи представляет собой круговой потенциометр, аналогичный тому, который используется в индикаторной передаче (рис. 2.2).

Напряжение питания к обмотке потенциометра подводится через два контактных кольца и две пары щеток.

Одна пара щеток (щетки а и б)жестко связана с кольцами и вращается вместе с осью датчика, т. е. вместе с командной осью системы. Щетки а и б перемещаются по обмотке потенциометра, касаясь ее в диаметрально противоположных точках. Вторая пара щеток обеспечивает соединение источника питания постоянного тока с кольцами.

С трех неподвижных точек обмотки 1, 2, 3 (трех отпаек), смещенных друг относительно друга на 120º, снимаются напряжения U ₁₂, U ₂₃, U ₃₁величины которых изменяются при повороте оси датчика (щеток а и б) так, как показано на рис. 2.4. Указанные напряжения с помощью трехпроводной линии передачи подводятся к трем неподвижным точкам 1, 2, 3 обмотки приемника П передачи (рис. 2.8). Приемник П, как уже отмечалось, представляет собой также круговой потенциометр, конструкция и параметры которого такие же, как у датчика Д.

Подвижные щетки а и б приемника П жестко связаны с кольцами и с осью приемника (так же, как у датчика Д)и вращаются вместе с исполнительной осью следящей системы. Вторая пара щеток (неподвижные щетки), перемещаясь по кольцам, обеспечивает соединение приемника П с последующим элементом (усилителем) следящей системы. Определим величину напряжения U _вых на выходе приемника П для различных значений рассогласования Θ в системе.

Рассогласование в при этом будем задавать путем поворота оси датчика Д, оставляя неподвижной ось приемника П. Обычно за согласованное положение датчика Д и приемника П передачи принимается такое положение их осей, при котором напряжение U _вых=0. Этому положению соответствует, как будет показано ниже взаимный сдвиг подвижных щеток датчика Д и приемника П на 90° (рис. 2.8, а).

Рис. 2.8. Распределение потенциалов точек круговых потенциометров при различных положениях подвижных щеток (а, б, в)

Метод определения потенциалов точек 1, 2, 3 и соответственно напряжений между этими точками U ₁₂, U ₂₃, U ₃₁на выходе датчика Д тот же, что и в индикаторной передаче. Напряжение питания U подводится к подвижным щеткам а и б датчика, которые делят обмотку потенциометра на две равные части, каждая из которых составляет 180°. Так как эти две части включены параллельно но отношению к питающему напряжению U, то величина напряжения, приходящаяся на один градус обмотки, будет равна .

Отсчет потенциалов отдельных точек потенциометра будем вести от щетки б, потенциал которой принимаем равным нулю: (щетка б присоединена к минусу источника питания).

При рассмотрении за исходное положение датчика Д и приемника П принимаем положение, показанное на рис. 2.8, а. Тогда потенциалы точек 2 и 3 датчика, каждая из которых удалена от щетки б на 60°, будут . Потенциал точки 1, удаленной от щетки б на 180°, равен .

Так как точки 1, 2, 3 датчика постоянно соединены трехпроводной линией связи соответственно с точками 1', 2', 3' приемника, то потенциалы этих точек всегда одинаковы, т. е. (падением напряжения в проводах связи пренебрегаем). Тогда напряжение U' ₁₂, приложенное между точками 1' и 2' приемника (рис. 2.8, а), будет .

Напряжение U' ₂₃приложенное между точками 2' и 3' равно

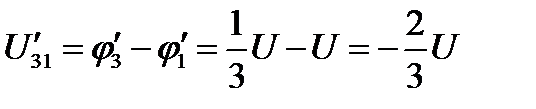

, а приложенное U' ₃₁ между точками 2' и 3' будет .

Определим потенциалы подвижных щеток а и б приемника П для рассматриваемого случая. Так как напряжение U' ₁₂приложено между точками 1' и 2', взаимно сдвинутыми на 120°, то на каждый градус дуги 1' - 2' потенциометра приходится напряжение, равное .

Щетка а' расположена выше точки 2' на 30°. Следовательно, ее потенциал φ' _б будет больше потенциала φ' ₂ точки 2' на величину .

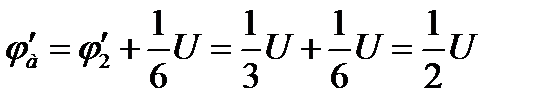

Отсюда потенциал щетки а' равен

.

Аналогично определяется потенциал φ' _б второй подвижной щетки б' приемника. Напряжение U' ₁₃=- U' ₃₁. приложено между точками 1' и 3'. Напряжение, на каждый градус дуги 1' - 3' потенциометра будет . Щетка б' расположена выше точки 3' на 30°. Следовательно, ее потенциал φ' _ббудет больше потенциала φ' ₃ точки 3' на величину . Соответственно потенциал щетки б' равен

.

Тогда напряжение U _вых на выходе приемника для рис. 2.8, а будет

.

Отсюда видим, что при взаимно перпендикулярном расположении подвижных щеток датчика (щетки а и б) и приемника (щетки а', б')напряжение на выходе приемника U _выхравно нулю. Поэтому за исходное, согласованное положение датчика и приемника, которому соответствует угол рассогласования системы Θ = 0, и принято положение датчика и приемника, показанное на рис. 2.8, а, для которого U _вых0=0.

Пусть подвижные щетки а', б' приемника П остаются в фиксированном положении α' ₀, показанном на рис. 2.8, а, а подвижные щетки а и б датчика Д переместились, например, на угол α ₁ = +30° в направлений движения стрелки часов (рис. 2.8, б). Тогда в системе возникает рассогласование Θ = α ₁ - α' ₀ = +30°, которому соответствует некоторое значение выходного напряжения U _вых,величину которого можно определить так же, как это сделано при Θ = 0.

Действительно, при α ₁ = 30°(рис. 2.8, б):

;

;

.

Потенциалы точек соответственно равны:

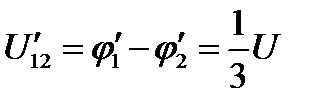

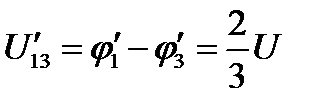

Тогда напряжения U' ₁₂и U' ₁₃между соответствующими точками приемника равны:

;

.

Отсюда потенциал φ' _ащетки а' приемника будет

.

Потенциал φ' _б щетки б' приемника соответственно равен

.

Тогда напряжение U _выхна выходе приемника при α =30° будет

.

Определяя таким же способом величину U _вых при α = +60° (рис. 2.8, в), получим

.

Если подвижные щетки а, б перемещать от исходного, согласованного положения
Θ = 0 (рис. 2.8, а) против движения стрелки часов, т. е. в противоположном направлении, то на выходе приемника будем получать те же значения напряжения, но обратного знака.

Так, при повороте щеток а и б датчика Д на угол α = -30° получим ; соответственно при повороте щеток на угол α = -60° на выходе приемника будет напряжение .

Из рассмотренного видно, что при повороте командной оси в системе возникает рассогласование (), и на выходе приемника появляется сигнал (напряжение U _вых),величина и полярность которого определяются соответственно величиной и знаком указанного рассогласования Θ.

Таким образом, потенциометрический датчик Д и приемник П следящей системы представляют в данном случае измерительное устройство, которое преобразует угловое рассогласование их осей Θ в пропорциональный ему электрический сигнал U _вых. Статическая характеристика данного потенциометрического измерительного устройства, т. е. зависимость выходного напряжения U _выхв функции угла рассогласования Θ осей системы U _вых = f (Θ), показана на рис. 2.9. Указанная характеристика построена на основании значений U _вых, приведенных выше для углов рассогласования Θ, равных 30; 60; -30; -60°. Из рис. 2.9 видно, что зависимость U _вых = f (Θ) в пределах рассмотренных углов рассогласования является линейной.

Рассмотрим работу круговой" следящей потенциометрической передачи в целом. В соответствии с блок-схемой передачи (рис. 2.7) ее принципиальная электрическая схема может быть представлена так, как показано на рис. 2.10, где обозначено:

Д - потенциометрический датчик;

П - потенциометрический приемник;

У - усилитель;

ИД - реверсивный электродвигатель с редуктором, перемещающий исполнительную ось системы.

Одновременно с перемещением данной оси электродвигатель перемещает подвижные щетки приемника П. Этим обеспечивается обратная связь системы.

Пусть дистанционная передача находится в согласованном положении (Θ = 0), т. е. Входная (командная) и выходная (исполнительная) оси системы согласованы. Тогда напряжение U _выхна выходе приемника равно нулю U _вых = 0), сигнал на вход усилителя не поступает, соответственно электродвигатель не вращается и вся система находится в состоянии покоя.

При повороте командной оси на некоторый угол α₁ на такой же угол поворачиваются подвижные щетки а и б датчика. При этом на щетках а' и б' приемника появляется напряжение U _выхпропорциональное возникшему рассогласованию в системе. Напряжение U _вых,будучи усилено с помощью усилителя У поступает на исполнительное устройство системы - реверсивный электродвигатель.

Рис. 2.9. Статическая характеристика U _вых = f (Θ) потенциометрического измерительного устройства

Электродвигатель начинает вращаться, перемещая исполнительную ось системы в таком направлении, в котором переместилась командная ось (на угол α₁). Другими словами, электродвигатель начинает отрабатывать рассогласование Θ, внесенное в систему за счет поворота командной оси на угол α₁. Но электродвигатель связан механически не только с исполнительной осью системы, но и с подвижными щетками а' и б ' приемника П (обратная связь системы). Поэтому электродвигатель, перемещая исполнительную ось системы, одновременно перемещает щетки а' и б ' приемника в таком направлении, чтобы система оказалась в новом согласованном положении. Очевидно, что вращение электродвигателя прекратится тогда, когда напряжение, подаваемое на электродвигатель с усилителя, станет равно нулю. Последнее будет иметь место, когда подвижные щетки обоих потенциометров (датчика Д и приемника П) снова придут в согласованное положение, т. е. вновь расположатся в пространстве под углом 90° друг к другу. В этом случае напряжение на выходе приемника U _выхстанет снова равным нулю и система примет новое равновесное состояние. Для перехода системы в это состояние не­обходимо, чтобы электродвигатель, отрабатывая рассогласование, заданное путем поворота командной оси на угол α₁, повернул исполнительную ось системы, а вместе с ней и подвижные щетки приемника П на такой же угол.

Таким образом, исполнительная ось постоянно следит за положением командной оси системы.

Точность отработки исполнительной осью сигналов, задавае­мых командной осью, в авиационных следящих системах доста­точно высока. Обычно погрешность передачи составляет около 1°.

Мощность сигнала U _вых получаемого на выходе приемника П при рассогласовании, недостаточна для непосредственного управления исполнительным электродвигателем ИД. Поэтому в следящих дистанционных передачах применяется дополнительный усилитель У, показанный на рис. 2.10.

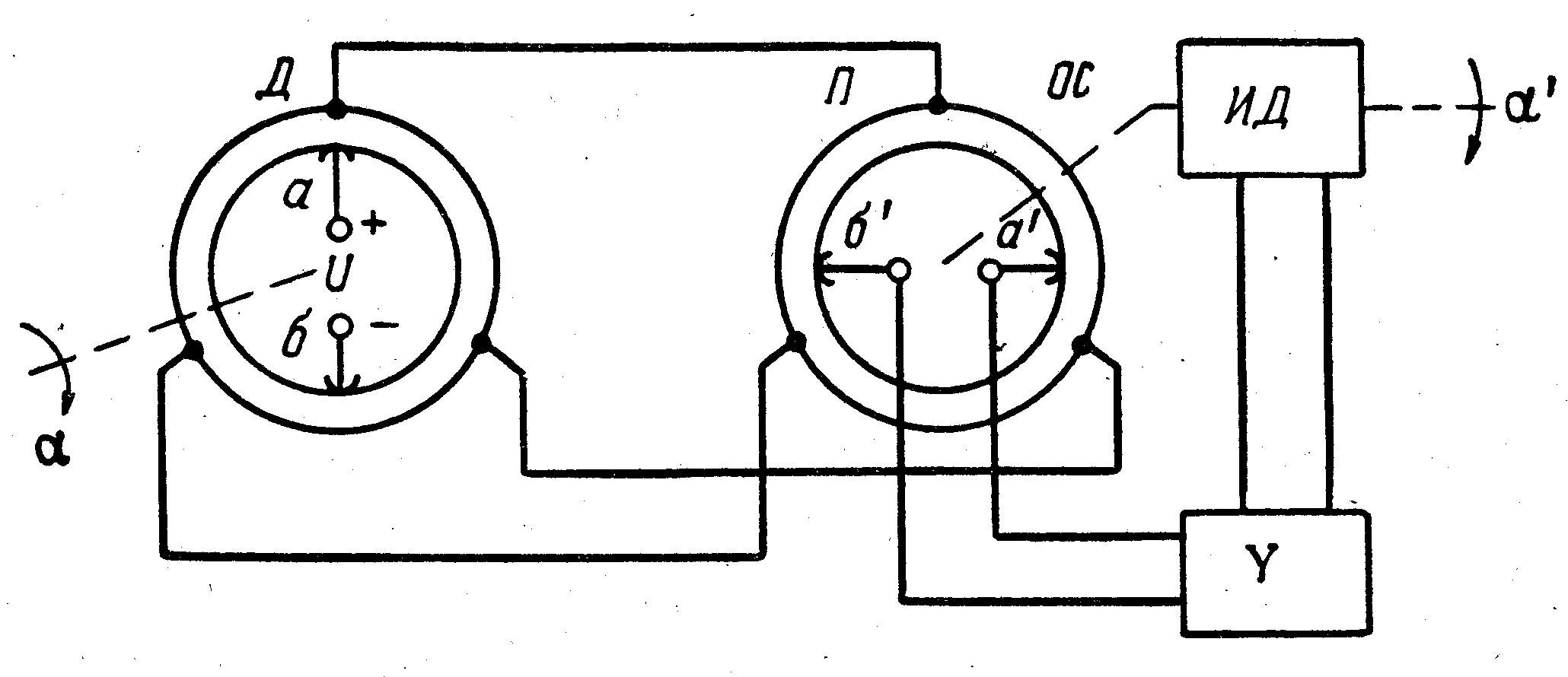

Рис. 2.10. Принципиальная схема следящей потенциометрической передачи
