Взаимосвязанные ошибки

Взаимосвязанные ошибки отличаются тем, что они действуют только совместно. На них не распространяется принцип суперпозиции, то есть независимости действия ошибок. Типичный пример ошибки, которой является сопряжение пяты с подшипником, предназначенной для ограничения осевых смещений вращающихся деталей (валиков, винтов, червяков).

Взаимосвязанные ошибки типичны для контактных поверхностей: сфера- плоскость между винтом и кареткой. Вследствие эксцентриситета сферы Dl относительно оси резьбы у винта и перекоса опорной плоскости Dg у подпятника каретки при непосредственном их действии возникает ошибка, хотя порознь эти ошибки не действуют.

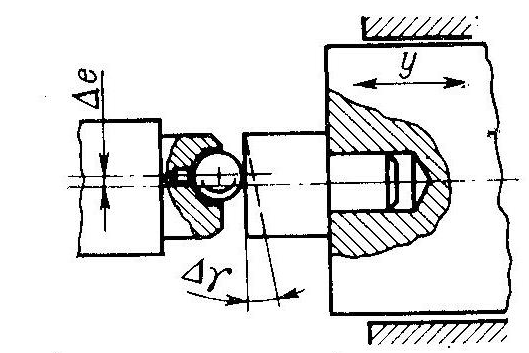

Рисунок 54 - Сферическая пята с плоским подпятником

Ошибка (33)

где-Q-угол, определяющий направление перекоса плоскости подпятника;

-перекос опорной плоскости подпятника;

эксцентриситет сферы.
