Мгновенным центром скоростей (МЦС) является точка на плоскости, абсолютная скорость которой в данный момент равна нулю

Метод определения мгновенного центра скоростей

Скорость любой точки тела можно определять с помощью мгновенного центра скоростей. При этом сложное движение пред­ставляют в виде цепи вращений вокруг разных центров.

Задача сводится к определению положения мгновенного центра вращений (скоростей) (рис. 12.4).

Вокруг этой точки тело совершает поворот со скоростью ω.

Скорость точки А в данный момент равна

v_A = ωOA,

т.к. v_A — линейная скорость точки А, вращающейся вокруг МЦС.

Существуют три способа определения положения мгновенного центра скоростей.

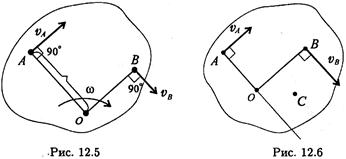

Первый способ. Известна скорость одной точки тела v_A и угловая скорость вращения тела ω (рис. 12.5).

Точку О находим на перпендикуляре к вектору скорости v_A:

AO = v_A/ω

Соединяем точку О с точкой B, замеряем расстояние ОВ.

v_B ┴ ОВ, v_B = ωОВ.

Второй способ. Известны скорости двух точек тела va и vb, и они не параллельны (рис. 12.6).

Проводим из точек А и В два перпендикуляра к известным век­торам скоростей.

На пересечении перпендикуляров находим МЦС. Далее можно найти скорость любой точки С

v_C /v_B = OC/OB

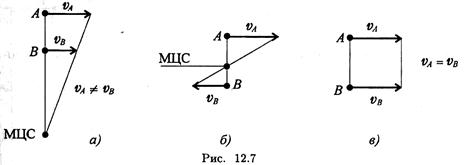

Третий способ. Известны скорости двух точек тела, и они па­раллельны (va\\v_b) (рис. 12.7).

Соединяем концы векторов, МЦС находится на пересечении ли­нии, соединяющей концы векторов с линией АВ (рис. 12.7). При по­ступательном движении тела (рис. 12.7в) МЦС отсутствует.
