Расчетно-графическая работа №5. Определение параметров вращательного движения

Рекомендации для решения задач расчетно-графической работы

Задание 1.

1. Определить вид движения на каждом участке по приведенно­му кинематическому графику.
2. Записать законы движения шкива на каждом участке. Па­раметры движения в конце каждого участка являются начальными параметрами движения на каждом последующем.
3. Определить полный угол поворота шкива за время вращения. Использовать формулу для перехода от угловой частоты вращения к угловой скорости.
4. Определить полное число оборотов шкива, используя формулу

1. Построить графики угловых перемещений и угловых ускоре­ний.
2. Определить нормальное и касательное ускорения точки на ободе шкива в указанные моменты времени.

Задание 2.

1. Подставив заданные коэффициенты в общее уравнение дви­жения, определить вид движения.
2. Определить уравнения скорости и ускорения груза.

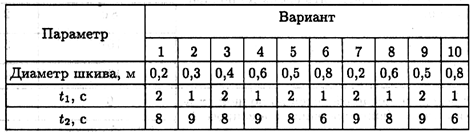

Задание 1. Частота вращения шкива диаметром d меняется со­гласно графику. Определить полное число оборотов шкива за время движения и среднюю угловую скорость за это же время. Построить график угловых перемещений и угловых ускорений шкива. Опреде­лить ускорения точек обода колеса в моменты времени t₁ и t₂.

Задание 2. Движение груза А задано уравнением

Определить скорость и ускорение груза в моменты времени t₁ и t₂, а также скорость и ускорение точки В на ободе барабана лебедки (рис. П4.4).

При защите работы ответить на вопросы тестового задания.
