Обработка грузового двора

Под обработкой грузового двора понимается ряд операций, связанных с обслуживанием погрузочно-разгрузочных фронтов на грузовом дворе. К таким операциям относятся: подача вагонов под выгрузку или погрузку, перестановка порожних от фронта выгрузки к фронтам погрузки, уборка груженых или порожних от фронтов погрузки, выгрузки. Продолжительность каждой из этих операций складывается из затрат времени на отдельные передвижения (полурейсы) и элементы.

Подача вагонов под выгрузку. Вагоны в адрес грузового двора поступают в процессе роспуска на первый путь сортировочного парка согласно специализации путей. С этого пути они подлежат подаче на 24-й путь, где имеется три фронта выгрузки; крытый пакгауз, платформа для навалочных грузов и платформа для выгрузки техники. Поэтому перед подачей вагонов их нужно подформировывать в порядке расположения грузовых фронтов.

Продолжительность подачи складывается из затрат времени на следующие элементы:

подформирование на вытяжке;

следование на путь 27 (рис. 10);

следование на путь выгрузки;

расстановка вагонов по фронтам выгрузки;

следование локомотива обратно на 27 путь;

следование локомотива на вытяжной путь.

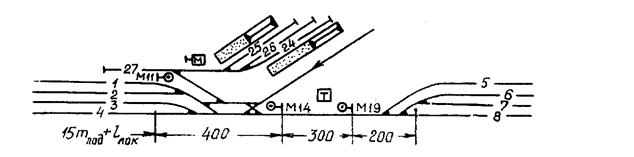

Рис. 10. Район грузового двора

Продолжительность подформирования определяется по формуле, мин,

t_подф = А ∙ g + Б ∙ m_под + 1,8 (k – 1) + 0,3 , (17)

где

А, Б – нормативные параметры согласно Таблице 2.1 Приложения 2, мин;

k – число грузовых фронтов на данном грузовом пункте;

g – среднее число отцепов при подформировании группы вагонов (определяется делением среднего числа вагонов в подаче на среднее число вагонов в отцепе);

m_под – среднее число вагонов в одной подаче, ваг.;

m_под = , (18)

здесь

U_гд – суточный размер вагонопотока, поступающего в адрес грузового двора;

n_под – среднее число подач за сутки; определяется в зависимости от выбранного порядка обработки грузового двора: по графику (несколько раз в сутки), по готовности и наличию вагонов к подаче, по заявке приемосдатчика грузового двора.

Если принять, что подача будет осуществляться два раза, то при суточном объеме работы, равном 10 вагонам, среднее число вагонов в подаче

m_под = = 5 ваг.

Согласно рис. 10, количество грузовых фронтов на выгрузочном пути равно 3 (k = 3). Нормативные параметры при подформировании вагонов на вытяжном пути тепловозом согласно [3] равны: А = 0,41 мин; Б = 0,32 мин. При среднем числе отцепов в процессе подформирования (g = 4) продолжительность подформирования согласно формуле (17)

t_подф = 0,41 ∙ 4 + 0,32 ∙ 5 + 1,8 ∙ (3 – 1) + 0,3 =

= 1,64 + 1,60 + 3,60 + 1,00 = 7,84 мин

На расстановку вагонов к местам выгрузки отводится по одной минуте на один вагон. В это время входят операции по осмотру места выгрузки, подкладка тормозного башмака под вагоны, расцепка вагонов. Поэтому затрата времени в минутах на расстановку вагонов под выгрузку или погрузку будет численно равна количеству физических вагонов в одной подаче.

Затрата времени на передвижения вагонов в процессе подачи определяется по специальным таблицам, имеющимся в [3], где в зависимости от длины полурейса и числа вагонов дается затрата времени на операцию.

Расчет общей продолжительности подачи вагонов на грузовой двор сводится в табл. 10. Таблица 10

Наименование операций и полурейсов	Длина полурейса, м	Число вагонов	Продолжительность, мин	Примечание
Подформирование	-		7,84	По формуле (17)
Следование за сигнал М‑II			4,13	Табл. 5.1(Прил.2)
Следование на ГД			2,06	Табл. 6.1(Прил.2)
Следование оп пути 24			2,71	Табл. 6.2(Прил.2)
Расстановка вагонов	-		5,00	-
Следование локомотива за сигнал М‑II		-	1,66	Табл. 6.1(Прил.2)
Следование локомотива в сортировочный парк на вытяжку		-	2,91	Табл. 5.1(Прил.2)
Общая затрата времени	-	-	26,31	-

Таким образом, продолжительность подачи груженых вагонов на ГД составляет около 27 мин; ее можно округленно подразделить на следующие элементы, мин:

подформирование
следование на ГД
расстановка вагонов
холостой рейс локомотива
Итого

Перестановка порожних вагонов. После выгрузки на 24-м пути вагоны подлежат перестановке на 25-й путь под погрузку. Продолжительность этой операции рассчитывается в табл. 11.

Таблица 11

Наименование операций и полурейсов	Длина полурейса, м	Число вагонов	Продолжительность, мин	Примечание
Следование локомотива за сигнал М-II		-	2,91	Табл. 5.1(Прил.2)
Следование локомотива на 24-й путь		-	1,66	Табл. 6.1(Прил.2)
Осмотр и сцепление вагонов	-		5,00	-
Следование за сигнал М‑II			2, 29	Табл. 6.1(Прил.2)
Следование на ГД			2,06	Табл. 6.1(Прил.2)
Следование по пути 25			2,71	Табл. 6.2(Прил.2)
Расстановка вагонов под погрузку	-		5,00	-
Следование локомотива за сигнал М‑II		-	1,66	Табл. 6.1(Прил.2)
Следование локомотива на вытяжной путь		-	2,91	Табл. 5.1(Прил.2)
Общая затрата времени	-	-	26,20	-

Как видно из табл. 11, продолжительность перестановки составляет около 27 мин, которые распределяются следующим образом, мин:

следование локомотива на ГД
перестановка вагонов с 24-го на 25-й путь
следование локомотива обратно
Итого

Уборка вагонов с грузового двора. После окончания грузовых операций на ГД по запросу старшего приемосдатчика вагоны выводятся с путей погрузки (выгрузки) и направляются на путь сортировочного парка согласно специализации. В данном примере ГД грузит в адрес станции Е (см. табл. 4), поэтому груженые вагоны необходимо после уборки с ГД направить на 12-й путь сортировочного парка, где накапливаются вагоны этого назначения (см. табл. 5). Среднее число вагонов в одной уборке принимается равным числу поданных (m_уб = m_под), так как согласно заданию вагоны, выгруженные на ГД, тут же подлежат погрузке. Количество уборок будет 10:5 = 2. Продолжительность уборки вагонов рассчитана в табл. 12.

Таблица 12

Наименование операций и полурейсов	Длина полурейса, м	Число вагонов	Продолжительность, мин	Примечание
Следование локомотива за М-II		-	2,91	Табл. 5.1(Прил.2)
Следование локомотива на 25-й путь		-	1,66	Табл. 6.1(Прил.2)
Осмотр и сцепление вагонов на 25-ом пути	-		5,00	-
Следование состава за сигнал М-II			2,29	Табл. 6.1(Прил.2)
Следование состава вагонами вперед на 12-й путь			4,13	Табл. 5.1(Прил.2)
Следование локомотива на вытяжной путь		-	1,01	Табл. 5.1(Прил.2)
Общая затрата времени	-		17,00	-

Продолжительность уборки согласно табл. 12 равна 17 мин; их можно разделить на элементы, мин:

следование локомотива на ГД
работа на ГД
следование парк
Итого

Таким образом, при обработке грузового двора время затрачивается на следующие операции, мин:

подачу груженых	t под = 27
перестановку порожних	t перест = 27
уборку груженых	t уб = 17

При совмещении подачи и уборки холостые рейсы из сортировочного парка на ГД и обратно отсутствуют.
