Кинетика плавления и переноса электродного металла при сварке порошковой проволокой в среде аргона без стабилизации переноса

На рис. 13 и 14 приведены осциллограммы напряжения на дуге и сварочного тока при сварке порошковой проволокой 48ПП-8Н, Æ 1,2 мм, в среде аргона без стабилизации переноса, а также кинограммы сварочного микроцикла плавления и переноса одной капли электродного металла.

Анализ кинограмм и осциллограмм показывает, что перенос электродного металла в этом случае протекает без коротких замыканий дугового промежутка. Вследствие хорошей ионизации дугового промежутка столб дуги имеет конусообразную расширяющуюся форму, что обеспечивает низкое значение давления дуги на расплавленный металл сварочной ванны. При этом сварочная ванна осуществляет незначительные колебательные движения, что благоприятно сказывается на формировании шва.

Сварка в аргоне характеризуется низкими значениями реактивных сил (по сравнению со сваркой в активных газах). Это приводит к равномерному плавлению электрода, и вследствие действия силы поверхностного

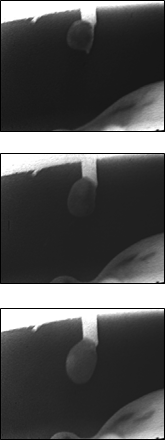

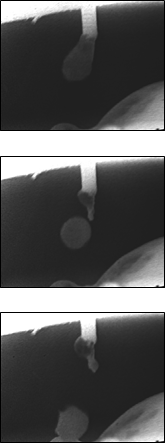

	Кадры расположены в последовательности 1– 4 –7 2– 5 – 8 3– 6– 9

Рис.14. Кинограммы сварочного микроцикла плавления и переноса капли электродного металла при сварке порошковой проволокой 48ПП-8Н в среде аргона без стабилизации.

натяжения капля расплавленного металла имеет форму шарового сегмента. При этом, по мере роста капли на торце электрода, под действием веса капли, она занимает соосное с электродом положение. По мере дальнейшего увеличения размера капли возрастает ее вес, который совместно с силой поверхностного натяжения и электродинамической силой обеспечивает отрыв капли и ее перемещение в направлении сварочной ванны (фаза 9, рис. 14).

Анализируя характер плавления и переноса электродного металла при сварке порошковой проволокой в среде аргона, следует заметить, что процесс протекает спокойно, хотя периодичность массопереноса не постоянна. Отмеченное обстоятельство может обеспечить приемлемые результаты только при сварке в нижнем положении и не обеспечить требуемого качества в положениях, отличных от нижнего.

Дата добавления: 2014-11-18
