Домашние индивидуальные задачи
Общие указания к выполнению индивидуальных задач
Индивидуальные задачи выдаются каждому студенту для самостоятельного решения с целью закрепления пройденного материала. Студент сначала должен ознакомиться с соответствующим разделом лекционного курса, осмыслить физическую картину явления, понять вывод расчетных формул и принятые буквенные обозначения. После изучения теоретического материала можно приступить к решению задачи. Полученную задачу студент должен выполнять в специально заведенной тетради к следующему аудиторному занятию и предъявлять результат решения преподавателю, ведущему групповые занятия. Исходные данные, в которые входят схема конструкции, ее размеры, характеристики материала и т.д., студент выбирает из указанной в задании таблицы, в строке, номер которой соответствует порядковому номеру студента в групповом журнале преподавателя.
З а д а ч а № 1 Построение эпюры продольных сил
Для показанного на рис. 1 стального стержня, удельный вес которого Н/см3, построить эпюру продольной силы N с учетом собственного веса стержня и вычислить наибольшие напряжения. Исходные данные взять из табл. 1. Таблица 1
Окончание таблицы 1
Примечание: знак минус перед величиной внешней силы в табл. 1 обозначает, что ее направление противоположно указанному на рис. 1.

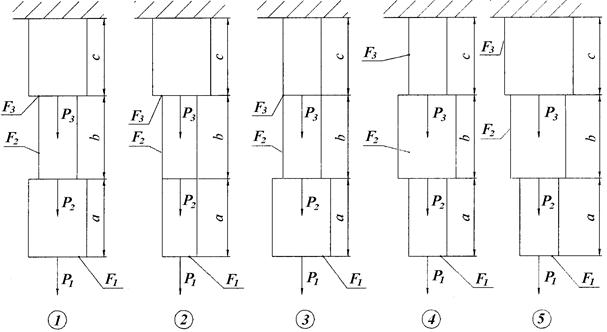

Рис. 1.
З а д а ч а № 2 Определение перемещений растянутых (сжатых) стержней
Вычислить полное абсолютное удлинение (перемещение свободного края) стального стержня, показанного на рис. 1 (удельный вес – Н/см3; модуль нормальной упругости – кН/см2). Исходные данные взять из табл. 2. Расчет производить с учетом собственного веса стержня.
Таблица 2
З а д а ч а № 3 Статически неопределимые системы с элементами, работающими на растяжение-сжатие
Определить реакции в опорах и вычислить напряжения в стержнях, представленных на рис. 2. Исходные данные взять из табл. 3. Таблица 3
Окончание таблицы 3
Рис. 2.
З а д а ч а № 4 Анализ напряженного состояния
Для бесконечно малого элемента, изображенного на рис. 3,а, вычислить величину нормальных и касательных напряжений по его граням при повороте на угол . Для другого элемента (рис. 3,б) вычислить величину главных напряжений и установить ориентацию главных площадок. Определить также величину расчетных напряжений по всем четырем теориям прочности. Исходные данные взять из табл. 4.
Рис. 3. Таблица 4
Окончание таблицы 4
З а д а ч а № 5 Расчет заклепочных (болтовых) и сварных соединений
Варианты 1-6. Определить диаметр болтов или заклепок и напряжения в ослабленном сечении листов при двухрядном расположении заклепок. Варианты 7-12. Определить число болтов или заклепок n и напряжения в ослабленном сечении листов при двухрядном расположении заклепок. Варианты 13-18. Определить допускаемую нагрузку Р на болтовые соединения и напряжения в ослабленном сечении листов при двухрядном расположении болтов. Допускаемые напряжения на срез заклепок или болтов МПа, на смятие МПа. Варианты 19-24. Определить допускаемую нагрузку Р на сварное соединение. Варианты 25-30. Определить расчетную длину сварных швов в соединении. Допускаемые напряжения на срез наплавленного металла МПа. Исходные данные взять из табл. 5 и рис. 4.
Таблица 5

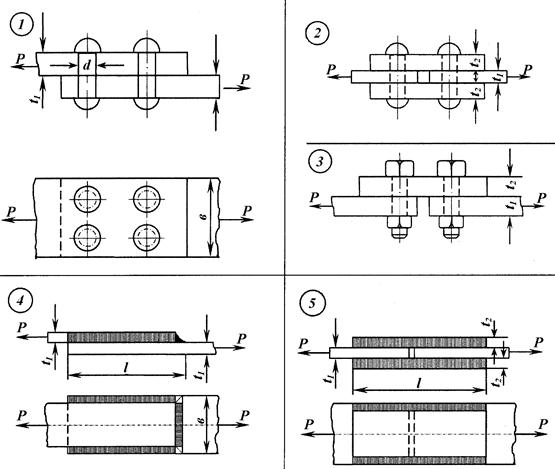

Рис. 4.
З а д а ч а № 6 Кручение стержней круглого и прямоугольного сечений
Для всех трех стержней, сечения которых показаны на рис. 5, определить величину наибольших касательных напряжений, построить эпюру распределения этих напряжений и вычислить угол закручивания. Исходные данные взять из табл. 6. Модуль сдвига материала принять равным МПа. Рис. 5. Таблица 6
З а д а ч а № 7 Определение напряжений и перемещений в цилиндрической пружине
Для показанной на рис. 6 пружины, имеющей n витков, вычислить наибольшие напряжения и перемещение ее нижнего края при нагружении силой Р. Исходные данные взять из табл. 7. Модуль сдвига принять равным МПа.
Рис. 6. Таблица 7
Окончание таблицы 7
З а д а ч а № 8 Построение эпюр внутренних усилий в балках

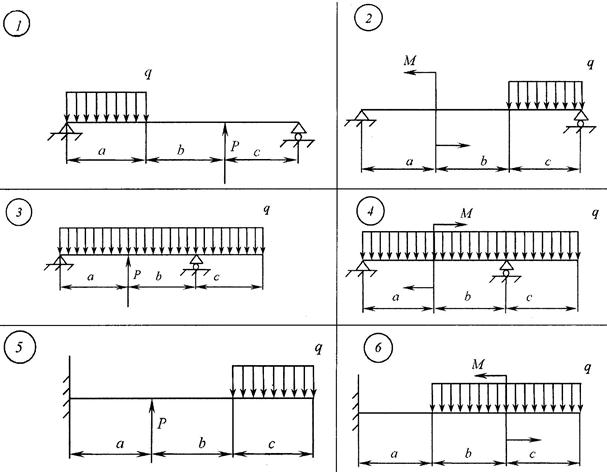

Для балок, показанных на рис. 7, построить эпюры поперечных сил и изгибающих моментов. В опасном сечении вычислить наибольшие нормальные и касательные напряжения в балке прямоугольного сечения размером . Исходные данные взять из табл. 8. Рис. 7. Таблица 8
З а д а ч а № 9 Нормальные и касательные напряжения в балках
Используя эпюры внутренних сил, построенные в задаче № 8, подобрать двутавровое сечение балки по допускаемым напряжениям МПа. В нескольких характерных точках по высоте сечения вычислить нормальные и касательные напряжения и построить их эпюры. В опасной точке сделать полную проверку прочности по четвертой теории прочности.
