Апарат діафрагменого типу

Апарат мішотчатого типу

Виготовляється з фторсиликонового каучуку. Насосна функція здійснюється в результаті зміни об’єму внутрішньої еластичної оболонки (рис. 4.5). Зліва на рисунку показаний аналог, розроблений французькими вченими, яке коштує 150 000 тис євро.

Рис. 4.5.

Рис. 4.6.

Апарат мембранного типу

Приклади апаратів електрогідравлічного мембранного типу:

v AbioCor - ABIOMED Inc. (США) (рис. 4.6).

v Thoratec IVAD - Thoratec Corp. (США) (відео).

Мембрана виготовляється з достатньо гнучкого матеріалу, її положення керується за допомогою електричного поля.

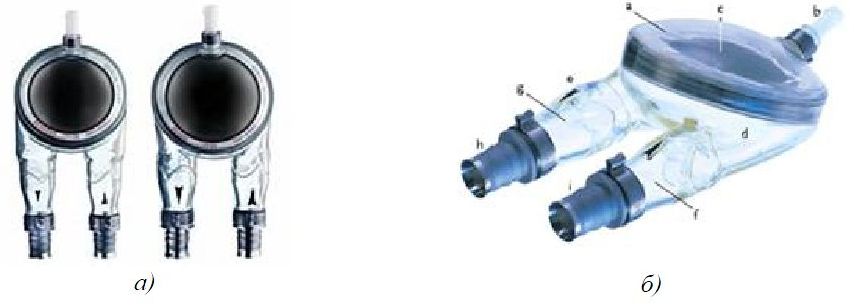

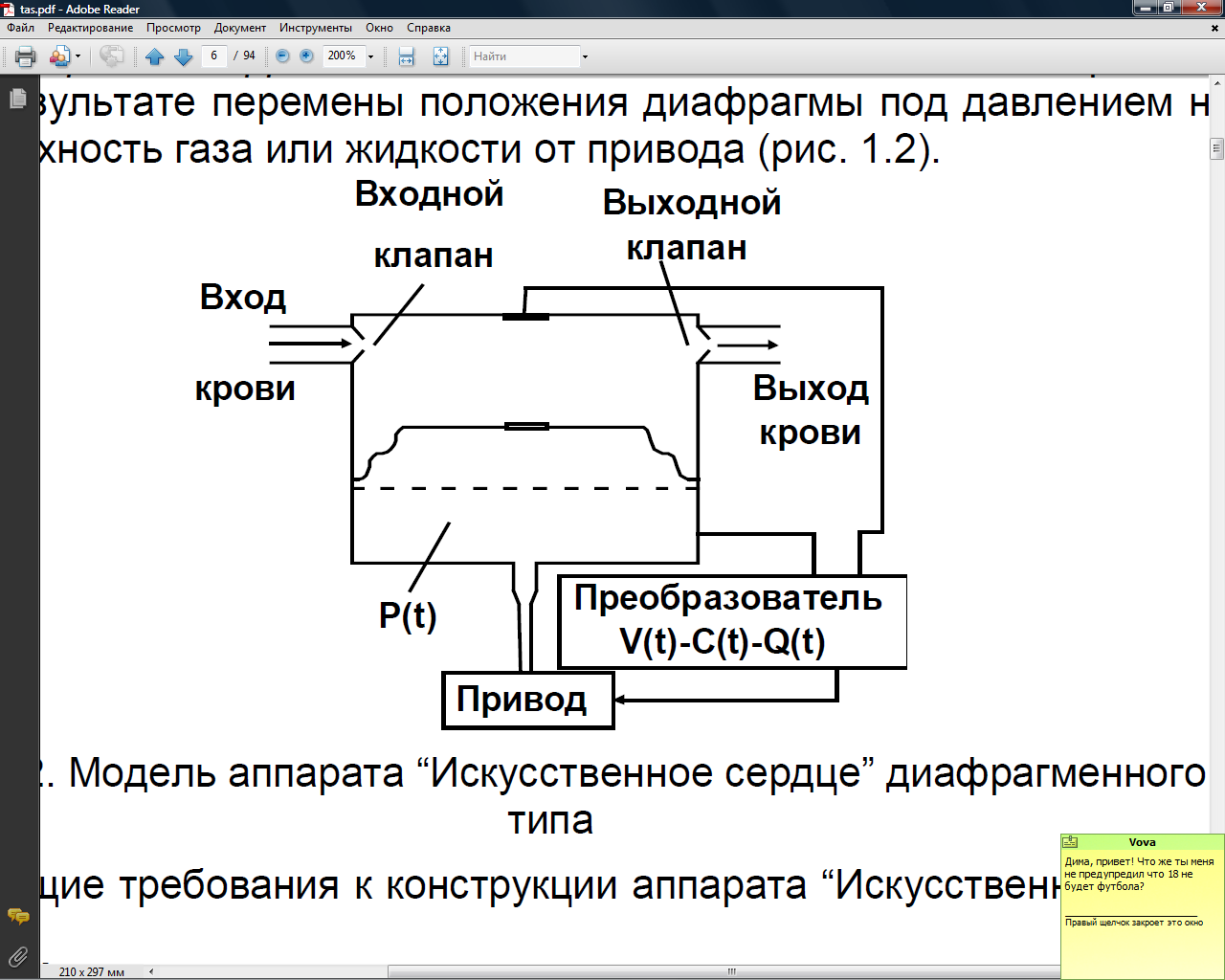

Робота апарату відбувається в результаті зміни положення діафрагми (з достатньо жорсткого матеріалу, або мультимембранного типу) під тиском на її поверхню, який створюється газом або рідиною від приводу (рис. 4.7). На рис. 4.7 наведено зовнішній вигляд штучного шлуночка серця системи Berlin Heart EXCOR VAD [9,с 16]. Система являє собою пневматичний насос, призначений для обходу лівого шлуночка серця, який імплантується черезшкірно і складається з поліуретанового корпуса, всередині насоса є високорухома діафрагма мультимембранної будови. Остання розділяє корпус насоса на дві камери: кров’яну та повітряну. Зміщення діафрагми відбувається нагнітанням повітря в неї, що саме спричинює викид крові. Ударний об’єм складає 60 мл.

Рис. 4.7.

Рис. 4.8.

CardioWest - SynCardia Systems Inc. (США) (відео1, відео2).

Відповідними аналогами, розробленими на теренах колишнього СРСР, а саме у «Федеральный научный центр трансплантологии и искусственных органов имени академика В.И. Шумакова» Минздравсоцразвития России, є моделі «Поиск-5» та «Поиск-10м» (рис. 4.8).

Основні характеристики моделей «Поиск-5» та «Поиск-10м» показані в таблиці 4.4.

Таблиця 4.4.

Параметри	Поиск-5	Поиск-10м
Частота скорочень	60 – 150 уд/хв.	60 – 150 уд/хв.
Хвилинний об’єм крові	5 – 15 л	5 – 14 л
Об’єм заповнення	150 см^2	120 - 140 см^2
Маса	350 г	210 г
Розміри	125х100х80 мм	125х100х80 мм
Матеріал корпуса	Силікон	Поліуретан
