Допоміжні вузли. Технічний блок

Насоси

Насоси в АШК виконують нагнітальну функцію серця. Продуктивність цих насосів повинна відповідати хвилинному об’єму серця у стані спокою (5 л/хв.), а конструкція – враховувати медичну специфіку роботи. Практичне застосування в АШК знайшли два основних класи насосів:

v клапанні,

v безклапанні.

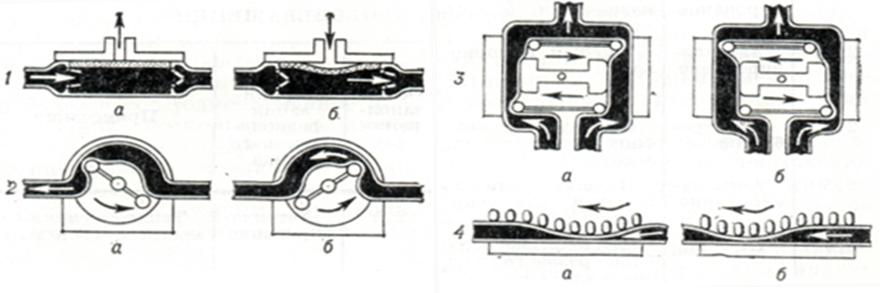

У більшості сучасних апаратів використовують безклапанні насоси, які працюють за принципом витискування крові з еластичної трубки шляхом прокочування вздовж неї роликів або шляхом змінного перетискання механічними пальцями (рис. 4.16 – безклапанний пальчиковий насос). На рис. 4.17 показано схеми клапанних (1 і 2) та безклапанних (3 і 4) насосів:

v 1 — мембранний насос;

v 2 — камерний насос;

v 3 — роликовий насос;

v 4 — пальчиковий насос;

v а і б – послідовні положення рухомих частин насоса (напрямок пересування вказано чорними стрілками) у різні моменти його робочого циклу; напрямок руху крові вказано білими стрілками.

Рис. 4.16.

Рис. 4.17. link

Система коронарної аспірації (відсмоктування) повертає кров у циркуляторний контур. В залежності від конструкції АШК, цей процес здійснюється за допомогою або вакуумного відсмоктувача, або допоміжних артеріальних насосів.

До допоміжних вузлів фізіологічного блоку відносять різного виду:

v посудини,

v трубопроводи,

v елементи фільтрації крові.

До технічного блоку АШК відносять:

v корпус апарату з приводами насосів,

v контрольно-вимірювальна апаратура для вимірювання тиску, температури, витрат та інших параметрів крові, а також параметрів рідин і газів.
