Эволюция ТЗ

Описанное выше математическое моделирование боевых операций ведется при некоторых усредненных параметрах самолетов. В процессе проработки в ОКБ эти параметры могут быть уточнены и ТТТ скорректированы.

Анализ возможности реализации ТТТ и его корректировка.

Таким образом, концепция самолета может быть предварительно выбрана на стадии внешнего проектирования.

Результат решения задачи – область предпочтительного использования самолетов различных концепций и схем. Формирование ТТТ для каждого типа Л.А.

ВНУТРЕННЕЕ ПРОЕКТИРОВАНИЕ.

Ограничим рассмотрение предварительного проектирования уровнем разработки технического предложения.

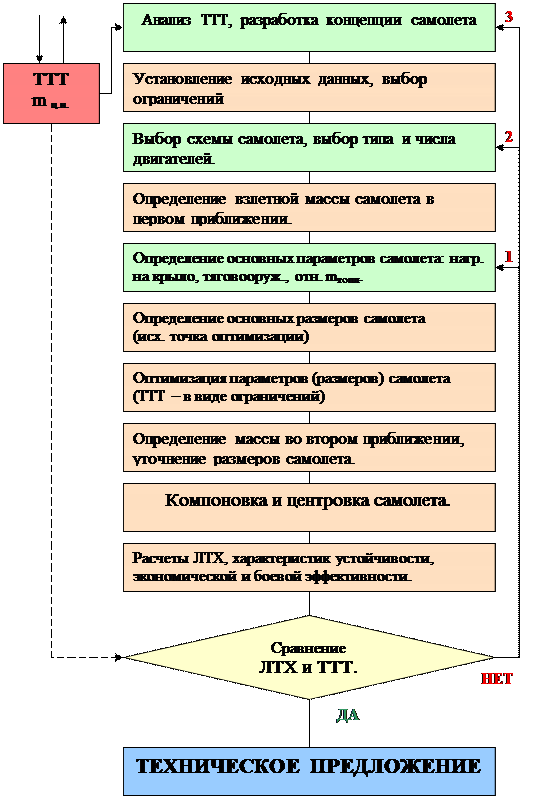

Блок-схема предварительного проектирования.

Исходные данные для проектирования.

ТЗ на проектирование самолета.

Перечень норм, имеющихся на кафедре 108.

§ АП-21 – процедура сертификации

§ АП-21FG – сертификация для производства

§ АП-23 – легкие самолеты

§ АП-25 – ТРАНСПОРТНЫЕ САМОЛЕТЫ

§ АП-29 – вертолеты гражданские

§ АП-183 – представители авиационной власти

§ Нормы по шуму

§ Нормы по эмиссии

Исходные данные для проектирования самолета задаются в виде Тактико-Технических Требований (ТТТ), состоящих их двух частей:

1. Специальной – определяющей конкретные характеристики данного проектируемого самолета (ЛТХ, экономические характеристики, эффективностные характеристики и прочие).

2. Общей – определяющей общие требования ко всем самолетам данного назначения. Регламентируются НЛГС-3, для гражданских самолетов – АП-23 (АП25), ОТТ ВВС – для военных самолетов, а так же нормы прочности.

Таким образом, ТТТ задают ограничения на объект решения, т.е. на самолет. Кроме того, при проектировании следует учитывать ограничения на способ решения: степень новизны проекта, сроки проектирования, наличие технических средств автоматизации проектирования и т.д.

Физические ограничения (климатические, МСА, нормируемые порывы и т.д.) задаются МСА и подобными документами.

Формирование специальной части ТТТ производиться при анализе задач внешнего проектирования.
