Проектирование механизма подачи материала универсальной швейной машины

Механизм предназначен для перемещения материала зубчатой рейкой под иглой швейной машины. Кинетическая схема механизма показана на рисунке 11. Он состоит из трех частей. Механизма горизонтального перемещения рейки, включающего в себя звенья – рейку, - угловой рычаг, - вал подачи материала, звенья , , в эксцентрике подачи . Механизма подъема рейки, содержащего эксцентрик подъема , звено , угловой рычаг , вал подъема , звено , Зубчатая рейка жестко связанна со звеном и ее положение характеризуется т.S, принадлежащей среднему зубу. Движение оба механизма получают от вала .

Третья часть – устройство для регулирования длины отрезка и обратной подачи материала содержит угловой рычаг - звено , рычаг и пружину для возврата рычага в исходное положение после его отпускания.

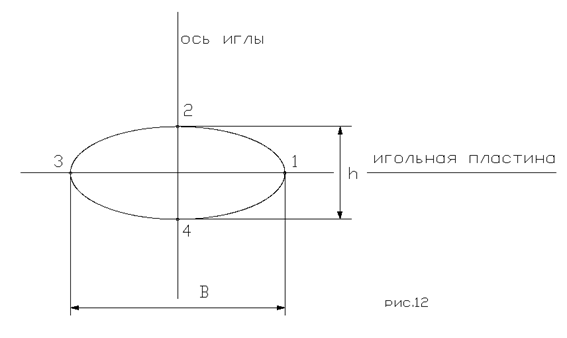

Траектория движения рейки (рис. 12) характеризуется следующими параметрами. Величиной В= 1,3 – 1,5 t, где t = 6 мм - длина стежка, а величина подъемного среднего зуба h = 4мм. Траектория движения подобна вытянутому эллипсу и имеет характерные точки 1,2,3,4.

Исходные данные на проектирование (рис. 13)

1. Структурная схема механизма.

2. Координаты осей вращения , и относительно уровня игольной пластины и вертикальной оси иглы.

3. Размеры звеньев механизма за исключением , , , , , .

4. Положение точки S, максимальный шаг стежка и высота подъема рейки.

5. Размеры звеньев , ,

В процессе проектирования необходимо определить размеры звеньев указанных в п. 3.
