Последовательность построения

1. Радиусом ОА проводят окружность из произвольного центра.

2. Определяют исходное положение коромысла, т.е. точку В.

3. Делят окружность на 12 секторов через , начало отсчета т. О. Получают двенадцать центров т. .

4. Проводят дугу радиусом ОВ.

5. Откладывают на ней т. , соответствующей ψ, углу поворота коромысла.

6. Применяя принцип обращенного движения коромысла ОВ относительно неподвижного кулачка, из т. проводят дуги радиусом ОВ.

7. Из т.А проводят дуги радиусом до пересечения с дугами радиуса ОВ.

8. Получают т. относительно центра А.

9. Делят расстояние пополам в соответствии с циклограммой работы иглы (иглы в материале, иглы вне материала).

10. Соединяют плавной кривой точки .Получают теоретический профиль кулачка.

11. Проверяют угол давления γ между линейной скоростью т. коромысла и нормальным давлением к профилю кулачка. Значение γ проверяют в нескольких точках. Например, в т. угол γ> , что недопустимо. Поэтому профиль кулачка должен быть изменен путем уменьшения значений углов ψ или же увеличения габаритов кулачка расстояние ОА.

12. Строят практический профиль кулачка. Для этого радиусом R проводят окружности с центрами, лежащими на теоретическом профиле. Огибают правой кривой полученные окружности.

Варианты заданий на проектирование.

Вар.	ОВ мм	ОА мм	Значение углов отклонения коромысла от угла поворота главного вала
				-10	-15	-10	-5
				-5	-10	-20	-25	-15
				-5	-15	-20	-30	-10
										-5	-10
								-10	-15	-20	-15	-5
				-5	-15	-30	-25	-15	-5

Построить вид строчки для продольного перемещения материала. Радиус ролика коромысла равен 5 мм.

АНАЛИЗ ЗАКОНА ДВИЖЕНИЯ ИГЛЫ

Кривошипно-шатунный механизм иглы может быть (см. рис. 18):

а) центральным (аксиальным),

б) нецентральным (дезаксиальным),

в) с шатуном, расположенным выше главного вала.

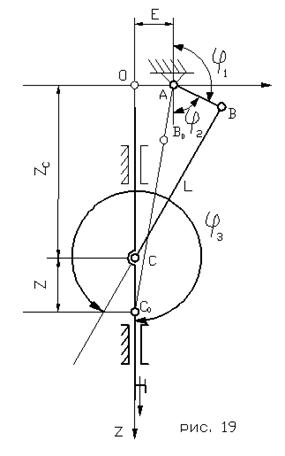

Закон перемещения иглы определим из рис. 19.

Для определения Z_c представим контур ОАВСО как сумма векторов

, где

Е = ОА – дезаксиал

r = АВ – радиус кривошипа

l = ВС – длина шатуна

Проектируя это векторное уравнение на оси Oz и Oy, получаем

Решая совместно эти два уравнения и учитывая, что величину перемещения иглы удобнее измерять от крайнего нижнего положения механизма, когда точка С занимает положение С₀, получаем:

Если разность радикал, входящих в уравнение в ряд по формуле бинома Ньютона, принять за φ₁ угол дополняющий φ₂ до 180⁰, то получим приближенную формулу:

, где

Е – дезаксиал,

,

.

Перед ставится “ – “ в случае механизма с шатуном вниз (рис.18а) и

“ + “ в случае механизма с шатуном вверху (рис.18в).

Порядок проектирования:

1. По данным значениям r, l, E (см. табл. 1) рассчитать и построить закон движения иглы, изменяя поворот главного вала φ₁ на 30⁰.

2. Для тех же значений рассчитать и построить закон движения иглы для механизма (схемы рис. 18в).

3. В соответствии с заданием рассчитать и построить закон движения иглы, изменяя значения E, r или l. (см. табл.1).

4. Сделать выводы.

Закон движения иглы для варианта 15 (табл.1) представлен на следующих рисунках:

Вариант	r, мм	l, мм	E, мм
			0, 5, 10
			0, 10, -10
		30, 40, 50
			0, 10, 20
			0, 10, -10
		40, 50, 60
			0, 10, 20
		60, 70, 80
		40, 45, 50
			0, 5, -5
		30, 40, 50
		30, 40, 50
		30, 40, 50	-5
			0, -5, -10
			0, 5, 10
		40, 50, 60
		40, 50, 60	-10
		40, 50, 60
		30, 35, 40
			-5, 0, 5

ПРОЕКТИРОВАНИЕ МЕХАНИЗМА ПОДАЧИ НИТИ КУЛАЧКВО-ПАЗОВОГО ТИПА
