Построение следов прямой

Следом прямой называется точка её пересечения с плоскостью проекций.

Отсюда: - построение фронтального следа прямой сводится к нахождению на ней точки, координата «У» которой равна нулю.

Алгоритм построения:

1. Горизонтальную проекцию прямой продляем до пересечения с осью ОХ.

2. Из полученной точки пересечения восстанавливаем к оси перпендикуляр.

3. Находим точку пересечения этого перпендикуляра с фронтальной проекцией отрезка. Полученная точка и будет являться фронтальным следом прямой.

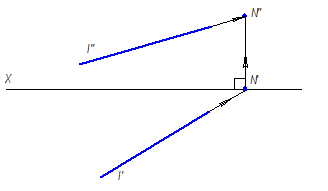

N(N^²N^¢) –фронтальный след прямой l(l^²l^¢), т.к. У_N=О

Построение горизонтального следа прямой сводится к нахождению на ней точки, координата “ Х ” которой равняется нулю.

Алгоритм построения:

1. Фронтальную проекцию прямой продляем до пересечения с осью ОХ.

2. Из полученной точки пересечения восстанавливаем к оси перпендикуляр.

3. Находим точку пересечения этого перпендикуляра с горизонтальной проекцией отрезка. Полученная точка и будет являться горизонтальным следом прямой.

M(M^²M^¢) – горизонтальный след прямой l (l^²l^¢), т.к. Х_М=О
