Индуктосины

Преобразователь с распределёнными магнитными параметрами

Принцип действия и конструкция. Данный датчик предназначен для измерения больших линейных перемещений и состоит (рис. 5.55, а) из магнитопровода 4 с рабочей частью в виде обмотки возбуждения 1, и подвижной обмотки 2. При перемещении обмотки 2 от положения 3 к положению 5 индуктируемая в обмотке 2 ЭДС возрастает, причём зависимость приращения ЭДС от перемещения обмотки 2 оказывается линейной, если магнитное сопротивление участка 3-5 магнитопровода мало по сравнению с магнитным сопротивлением зазора. Преобразователи подобного типа просто выполнить у учётом требований функциональной зависимости, применив для этого фигурный ферритовый магнитопровод (рис. 5.55, б).

Рис. 5.55. Преобразователи с распределенными магнитными параметрами

Принцип действия и конструкция. Предназначены для точного измерения угла поворота. Применяются круговые индуктосины с печатными обмотками. Принцип действия иллюстрируется на рис. 5.56. В торцевых поверхностях, обращенных друг к другу и разделённых малым воздушным зазором 0,1-0,2 мм, ротор и статор несут печатные обмотки, имеющие вид радиального растра. Обмотка статора, к которой подводится напряжение питания высокой частоты 10 кГц, формирует электромагнитное поле, а в обмотке ротора это электромагнитное поле наводит ЭДС Е _вых.

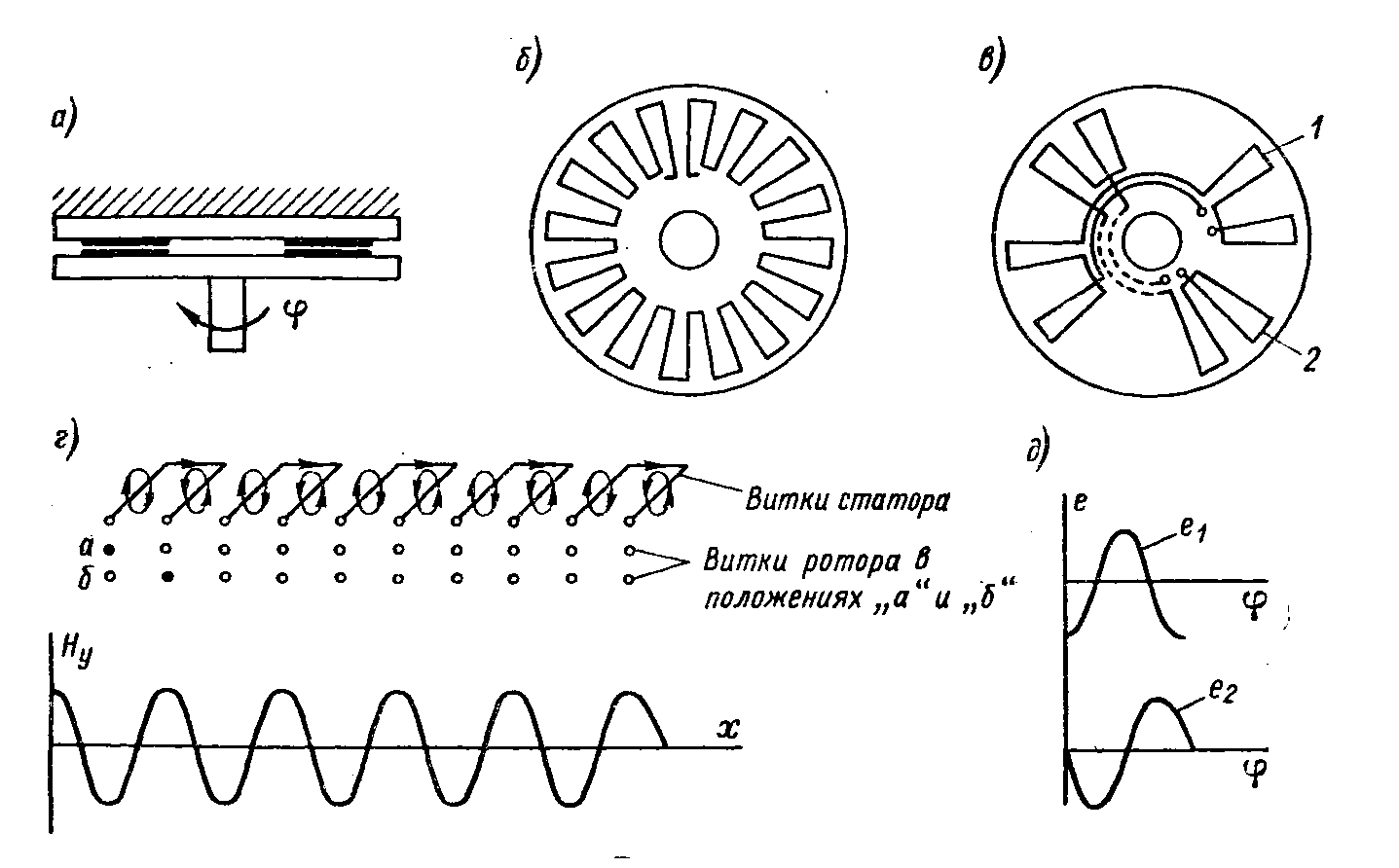

Рис. 5.56. Индуктосин

ЭДС наводится в обмотке ротора, когда её витки находятся под витками статора. Для однозначного определения направления поворота подвижного диска, в пределах всего цикла повторения ЭДС вторичная обмотка выполняется однофазно, в простейшем случае – двухфазно. Для того чтобы измерить большие углы поворота, индуксин выполняется вместе с датчиком грубого отсчёта угла, который также может быть выполнен с применением печатных обмоток.

Основными источниками погрешности являются:

1) неточность выполнения обмоток по углу;

2) непараллельность проводящих слоёв ротора и статора;

3) радиальные экстриситеты обмоток, вызванные несоответствием геометрических осей обмоток с реальной осью вращения.

Суммарная погрешность измерения углов при помощи индуктосина 3-10^’’. Полюсный шаг составляет 0,5–1,5 мм. Сопротивление обмоток небольшое. Ток питания –0,1–0,5 А. Выходная ЭДС – 5–10 мВ.
