Класифікація гідравлічних апаратів, їх призначення та область застосування




Гідравлічним апаратом називають пристрій гідроприводу, який виконує хоча б одну з наступних функцій управління: змінює або обмежує напрям потоку робочої рідини, відкриває або перекриває потік робочої рідини, змінює параметри потоку (витрату або тиск) робочої рідини або підтримує їх задане значення. Термін гідроапаратура є збірною назвою гідроапаратів.

Гідроапарати у відповідності з ГОСТ 17752-72 підрозділяють по наступних ознаках:

- по конструкції замочно-регулюючого елементу - золотникові, крани і клапанні;

- за принципом дії на замочно-регулюючий елемент - клапани і гідроапарати неклапанної дії;

- по можливості регулювання - регульовані і нерегульовані;

- по характеру відкриття робочого прохідного перетину - регулюючі і спрямовуючі;

- за призначенням - клапани тиску, дроселі, розподільники, зворотні клапани і т.д.

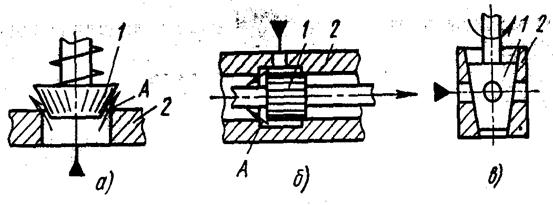

Рис. 28

Для конструкції будь-кого гідроапарату характерна наявність замочно-регулюючого елементу (рис. 28), яким є рухома деталь 1 (клапан, золотник, кран), при переміщенні частково і повністю перекриваюча робочий прохідний перетин гідроапарата, Робочий прохідний перетин А створюється в клапанах (рис. 28, а) між кромками сідла 2 і клапана 1 (площа робочого перетину змінюється при осьовому зсуві клапана 1), в золотниковому гідроапараті (рис. 28, б) між гострими кромками циліндрового розточування корпусу 2 і циліндрового пошуку золотника 1 (площа робочого перетину змінюється при осьовому зсуві золотника), в гідроапараті (рис. 28, в) крана - між гострими кромками каналів корпусу 2 і крана 1 (площа робочого перетину змінюється при повороті крана).

Клапаном називають гідроапарат, в якому величина відкриття робочого прохідного перетину (робочого вікна) змінюється під впливом потоку робочої рідини, що проходить через гідроапарат. Виходячи з визначення, клапан є автоматичним гідроапаратом, не вимагаючим під час роботи якої-небудь зовнішньої дії на його замочно-регулюючий елемент.

У гідроапаратах неклапанної дії (розподільниках і дроселях) замочно-регулюючі елементи не переміщаються під дією потоку робочої рідини, що проходить через гідроапарат. Щоб змінити робочий прохідний перетин в розподільнику або дроселі, необхідно впливати на їх запорно-регулюючі елементи ззовні, наприклад, перемістити золотник розподільника за допомогою електромагніту, повернути кран вручну і т.д.

У регульованих гідроапаратах відкриття робочого прохідного перетину або силова дія на замочно-регулюючий елемент можуть бути змінені ззовні, наприклад, шляхом регулювання сили пружини в клапанах. Серед регульованих гідроапаратів виділяють гідроапарати, що настроюються, в яких регулювання можливе тільки в неробочому стані, наприклад, шляхом заміни в клапані регулюючої шайби.

Регулюючим гідроапаратом називають гідроапарат, призначений для зміни тиску або витрати робочої рідини шляхом часткового відкриття робочого прохідного перетину (робочого вікна). В таких гідроапаратах замочно-регулюючі елементи при роботі можуть займати незліченну безліч проміжних положень. До регулюючих гідроапаратів відносяться, наприклад, напірні клапани, дроселі, розподільники і т.д.

Спрямовуючим гідроапаратом називають гідроапарат, призначений тільки для зміни напряму потоку робочої рідини. Тиск і витрата робочої рідини, що проходить через спрямовуючий гідроапарат, не змінюються. До спрямовуючих гідроапаратів відносяться, наприклад, зворотні клапани, гідрозамки, спрямовуючі розподільники і т.д. Для цих гідроапаратів характерне виконання своїх функцій шляхом повного відкриття або закриття робочих прохідних перетинів, тобто спрямовуючі гідроапарати працюють за принципом «відкрито-закрито».

Гідроапарати за способом монтажу можуть мати різні виконання. Гідроапарати в звичному виконанні мають свої корпуси, вбудовані гідроапарати своїх корпусних деталей не мають - вони є складовими частинами інших гідравлічних пристроїв. Декілька вбудованих гідроапаратів можуть бути розміщені в одному корпусі у вигляді гідравлічного блоку або модулю.
