Оборудование для упаковки штучной продукции в пакеты с помощью клипсы

Завертываемые изделия подаются цепным пластинчатым транспортером 1, на звеньях которого на равном расстоянии друг от друга размещены упоры 2. При непрерывном движении цепи транспортера упоры подают завертываемые изделия в трубку из оберточного материала в процессе ее формирования. Трубка вместе с помещенными в ней изделиями непрерывно протягивается через свертывающее ее устройство двумя ленточными транспортерами 7, захватывающими изделия в трубке. При дальнейшем продвижении трубки ее боковые стенки вдавливаются в промежутках между смежными изделиями с помощью двух подвижных подгибателей 8, расположенных в горизонтальной плоскости по оси трубки и приводимых в движение кулачковыми механизмами. Двумя вращающимися рифлеными секторами 9 трубка сплющивается и поперечный шов термически склеивается. Секторы нагреваются вмонтированными в них электронагревательными элементами 10. Одновременно поперечный шов разрезается посредине ножом 11. Завернутое изделие поступает на отводящий ленточный транспортер 12.

При непрерывном протягивании трубки через это устройство продольный шов ее термически склеивается подпружиненным рифленым роликом 6 (рис. 8.24), в который вмонтирован электронагревательный элемент.

Параметры	Значения
Производительность, упак./мин Установленная мощность, кВт Габариты, мм Масса, кг	0,27 4482х842х1265

§ Серия машин MINI SM для упаковки пластиковой или алюминиевой клипсой.

Техническая характеристика упаковочных машин серии SM

Потребление воздуха	50 л/мин
Давление	6 bar
Вес	35 кг
Длина	800 мм
Ширина	680 мм
Высота	1060 мм
Варианты исполнения машин:
SM 35 P (пластиковая клипса длиной 35 мм)
SM 40 P (пластиковая клипса длиной 40 мм)
SM 35 A5 (алюминиевая клипса шириной 5 мм)
SM 35 A7 (алюминиевая клипса шириной 7 мм)
Дополнительное оборудование:
Устройство для нанесения даты методом гравировки
Чернильный принтер

Оборудование предназначено для упаковки закручиваемой твист лентой. Кроме упаковки пакетов подходит для перевязки бухт. Привод: только пневматика.

§ Горизонтальная машина для пакетирования пищевых продуктов и клипсования пакетов в горизонтальном положении

Машина модели SA-40A-0 фирмы «Comiz» (Италия) состоит из устройства для открывания пакета (выдувание), кассеты для пустых пакетов, приводного конвейера для автоматического устройства для закрывания пакета пластиковой либо алюминиевой клипсой (рис. 8.29).

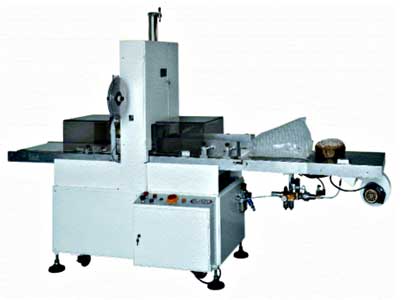

Рис.8.29 Машина для пакетирования пищевых продуктов и клипсования пакетов модели SA-40A-0 (Италия)

Стандартные размеры упаковки:	ширина 150-400 мм, высота 200-500 мм
Нанесение клипсы:	на расстоянии 180-450 мм от основания пакета
Максимальная производительность:	30 пакетов в минуту
Максимальная производительность с запайкой:	15 пакетов в минуту
Потребляемая мощность:	1.5 кВт
Потребление воздуха:	6Атм, 160 Л/мин
Питание:	380В, 3 ф.

§ Машина для упаковки нарезанного хлеба и других изделий модели «New life»

Рис. 8.30 Общий вид машины для упаковки нарезанного хлеба модели «New life»

§ Полуавтоматическая машина для запайки пакета и нанесения клипсы модели TSA50/400

Машина предназначена для запайки пакета и одновременно нанесения пластиковой клипсы или закручиваемой твист ленты (на выбор). Пакет подаётся на входной транспортёр в вертикальном положении. Технические характеристики машины TSA50/400

Максимальная скорость:	40 уп./мин. (без запайки), 30 уп./мин. (с запайкой)
Высота нанесения клипсы:	150 мм - 400 мм от дна пакета
Длина сварного шва:	макс. 400 мм
Питание:	380 В/3 ф
Давление сжатого воздуха:	6 Атм, потребление: 160 Л/мин
Минимальный размер пакета:	150 мм х 70 мм
Максимальный размер пакта:	450 мм х 250 мм

§ Автоматические клипсаторы SA 50 P SUPER и SA TWIST

Рис.8.32 Общий вид автоматического клипсатора модели SA50 p Super

Данное оборудование, как правило, ставится на выходе фасовочно-упаковочной линии для дополнительного нанесения клипсы на трёхшовный пакет типа "флоупак" или готовый заполненный пакет. Автомат SA50 p Super наносит пластиковую или алюминиевую клипсу. Технические характеристики автоматических клипсаторов

Максимальная скорость:	50 пакетов в минуту
Минимальный размер пакета:	180 мм х 70 мм
Максимальный размер пакета:	500 мм х 250 мм
Давление сжатого воздуха:	6 Атм, потребление: 160 Л/мин
Дополнительные опции
Устройство для нанесения даты методом гравировки
Принтер для нанесения даты DATA TRANSFERT
SA TWIST
Наносит закручиваемую твист ленту
Максимальная скорость:	42 пакетов в минуту
Минимальный размер пакета:	150 мм х 70 мм
Максимальный размер пакета:	400 мм х 250 мм
Давление сжатого воздуха:	6 Атм, потребление: 160 Л/мин

§ Расходные материалы для упаковки пакетов при помощи клипсы

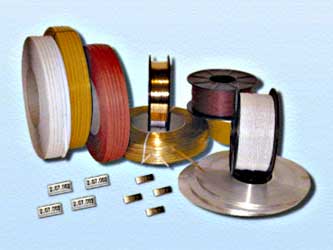

Рис.8.33 Виды расходных материалов

Клипсы:

Толщина	Материал	Ширина	Намотка в рулоне	Упаковки/рулон
0.6 мм	Пластик	8 мм
0.7 мм	Пластик	8 мм
0.8 мм	Пластик	8 мм
0.6 мм	Бумага	8 мм
0.5 мм	Алюминий	5 мм
0.5 мм	Алюминий	7 мм

Пластиковые и бумажные клипсы идут в виде ленты с сердцевиной по краям из металлической проволоки. Толщина в данном случае равна диаметру проволоки.

Закручиваемая твист лента:

Диаметр	Материал	Намотка в рулоне
0.53 мм	Пластик	600 м
0.58 мм	Пластик	600 м

Вид упакованной в пакеты продукции приведен на рис. 8.34

Рис. 8.34 Вид упакованной в пакеты продукции с помощью клипсы

1.Каково назначение, состав и принцип действия упаковочных машин серии ТПЦ?

2.Каково назначение и устройство горизонтальной упаковочной машины модели «Swift»?

3.Каковы особенности и устройство горизонтальной машины для пакетирования и клипсования модели SA-40A-O?

4.Из каких основных узлов состоит заверточный автомат для бисквитов модели ЗПБ?

5.Какова последовательность выполнения процесса упаковки бисквитов на автомате ЗПБ?

6.Каков принцип работы автомата ЗПБ (по кинематической схеме)?

7.Из каких основных узлов состоит автомат для завертывания штучных изделий модели АЗМ?

8.Какова последовательность завертывания штучных изделий на автомате АЗМ?
