Максимальная токовая защита на полупроводниковых приборах

Защита предназначена для линий 6—10 кВ, разработана ВНИИэлектропривод на типовых функциональных и логи­ческих элементах серии «Логика», изготавливается заводом ЧЭАЗ. Структурная схема защиты представлена на рис. П-1. Защита выполняется двухфазной, она состоит из двух измерительных органов ИО_а и ИО_с, один из которых реагирует на ток фазы А,

а второй — фазы С, и логической части ЛЧ, включающей в себя логический элемент ИЛИ, элемент времени В, усилитель У и выходное промежуточное реле РП. Измерительный орган пред­ставляет собой токовое реле на выпрямленном токе, состоящее из промежуточного трансформатора тока ПТ, выпрямителя ВМ и усилителя Р, работающего в релейном режиме (триггера). Вторичный ток I _В (рис. П-2) трансформаторов тока поступает в промежуточный трансформатор ПТ, который уменьшает его до допустимого для элементов схемы значения. С помощью выпря­мителя В вторичный ток трансформатора ПТ I'_В выпрямляется и подводится на вход (точка М) релейного элемента Р типа ЭТ-Ф05. При токе в линии I _л > I _с.з на выходе релейного элемента Р появляется напряжение U _р.вых, которое воздействует на элемент времени В (рис. П-3). Реле В является конденсаторным реле вре­мени типа ЭТ-В06, создающим выдержку времени защиты. Элемент времени В работает при действии любого из двух реле Р и связан с ними с помощью схемы ИЛИ. По истечении установленной выдержки времени на выходе В появляется напряжение, которое подводится на вход однокаскадного усилителя У типа Т-402.

Последний усиливает сигнал, полученный от В, и замыкает цепь выходного промежуточного реле РП, Реле РП срабатывает и подает импульс на отключение защищаемой линии.

Полные схемы измерительного органа и логической части защиты показаны на рис. П-2 и П-3. Питание электродов транзи­сторов в каждом элементе этих схем (Р, В, У) осуществляется от специальных шинок (+), (—) и (0), на которые подается стабили­зированное напряжение от блока питания, не показанного на схеме. Потенциал шинки (+) равен +6 В, шинки (—) —12 В и шинки (0) — нулю.

Рассмотрим схему измерительного органа и логической части и покажем, что устройство в целом действует как максимальная токовая защита.

Измерительный орган (рис. П-2). Как уже было отмечено, ток линии I _л трансформируется с помощью трансформаторов тока ТТ и промежуточного трансформатора ПТ, выпрямляется выпрями­тельным мостом ВМ и подводится на вход (в точку М) релейного элемента Р. Релейный элемент является реагирующим элементом измерительного органа; он представляет собой трехкаскадный усилитель постоянного тока с положительной обратной связью. Обратная связь обеспечивает лавинообразный процесс нараста­ния выходного напряжения (сигнала) U _р.вых, т.е. скачкообразное его изменение, при появлении входного сигнала U _р.вх больше определенного значения, которое можно назвать напряжением срабатывания реле U_{с. р}.

Как видно из рис.П-2, на базу триода Т₁ (точку М) через сопротивление R₃ подается положительное напряжение смеще­ния U _СМ, а через сопротивление R ₁ — напряжение U _р.вх, получае­мое с зажимов выпрямителя ВМ. Результирующее напряжение на базе Т равно:

Напряжение U_СМ = пост., поэтому знак и величина U_рез зависят от величины U _р.вх, которое определяется током I _л. Погра­ничным условием начала работы элемента Р, а следовательно, и измерительного органа является равенство U _р.вх = U _см) чему соответствует определенная величина тока I _л. Этот ток является током срабатывания защиты 1_С.₃. При I _л < I _с.з напряжение U _рез на базе транзистора Т₁ имеет [согласно (П-1)] положительный знак, при этом триод Т₁ закрыт, а его коллектор и точка а, к которой подключена база Т₂, имеют отрицательный потенциал —12 В. Триод Т₂ представляет собой транзистор типа п-р-п. Как известно, такой транзистор открывается при положительном смещениии закрывается при отрицательном. Следовательно, при закрытом триоде Т₁ триод Т₂ также закрыт, так как потен­циал точки а (базы Т₂) ниже потенциала точки b (эмиттера Т₂) на величину падения напряжения в сопротивлениях диодов Д₄ и Д ₅, по которым проходит ток цепи, образованной сопротивле­нием R и рассматриваемыми диодами. При закрытом триоде Т₂ на базу триода Т₃ подается положительное напряжение смещения через сопротивление R₇, которое при закрытом триоде Т₂ равно 6 В, если пренебречь сопротивлением открытых диодов Д ₆ и Д_7. При этих условиях триод Т₃ закрыт, а напряжение на выходе элемента Р в точке 8 U _Р.вых = 0, так как эта точка связана с нуле­вой шинкой открытым диодом Д₇. Из сказанного следует, что при I _л< 1_с.з в выходной сигнал измерительного органа равен нулю, это означает, что измерительный орган не действует.

При появлении тока I _л > 1_с.з напряжение U _рез на базе триода Т₁ изменяет знак на отрицательный и триод Т₁ начи­нает открываться. Открытие триода Т₁ вызывает появление поло­жительного потенциала на базе триода Т₂. Последний открывается и подает на базу Т₃ отрицательный потенциал, триод Т₃ начинает открываться, при этом потенциал точки 9 меняется. Он становится по мере уменьшения сопротивления триода Т₃ более отрицатель­ным, приближаясь к —12 В. По обратной связи с зажима 9 через сопротивление R₄ на базу Т₁ дается дополнительный ток, способ­ствующий открытию Т₁, Т_г и Т₃. Процесс носит лавинообразный характер. При полном открытии всех триодов на выходе 8 появ­ляется отрицательный сигнал U р_вых= — 12 В, это означает, что реагирующий элемент Р измерительного органа сработал. Сказан­ное показывает, что рассмотренный измерительный орган ведет себя как реле максимального тока. Регулирование 1_с.з приводится с помощью делителя R₁. Выходной сигнал с зажима 8 измеритель­ного элемента подается на схему ИЛИ.

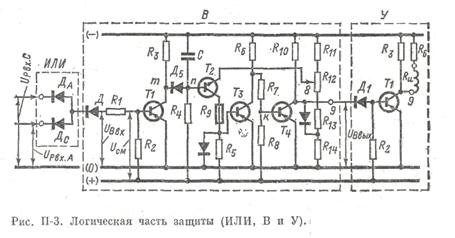

Логическая часть защиты (рис. П-3). Все элементы логической части (ИЛИ, В, У) питаются так же, как и измерительный орган от трех шинок (—), (+) и (0), имеющих те же потенциалы (—12 В, +6В, 0В).

Элемент ИЛИ образуется двумя диодами Да и Дс, c выхода которых сигнал поступает через диод Д и сопротивление R₁ на вход элемента времени В (базу триода Т₁).

Элемент времени имеет четыре триода: Т₁, Т₃, Т₄ типа р-п-р и Т₂ типа п-р-п. Для создания выдержки времени служит конден­сатор С. При отсутствии выходного сигнала на измерительном органе сигнал на входе элемента времени U_{В вых} = 0. В этом случае триод Т₁ закрыт, так как по сопротивлению R₂ на базу Т₁ подается смещение U_СМ = + 6 В. Сопротивление R ₄ ≥ R₃ (в 100 раз), поэтому напряжение на конденсаторе С, равное паде­нию напряжения на R₃, при закрытом триоде Т₁ будет близко к нулю, вследствие чего конденсатор С разряжен. Как видно из схемы, база триода Т₂ (триод типа п-р-п) имеет отрицательное смещение, поэтому триод Т₂ закрыт. На базу Т₃ по сопротивлению R₅ подается смещение +6 В, поэтому Т₃ также закрыт. По дели­телю, образованному сопротивлениями R₆, R₇, R₈, на базу тран­зистора Т₄ подается отрицательный сигнал (≈ — 2,35 В). Триод Т₄ открыт и подает на зажим 9, являющийся выходом элемента В, потенциал нулевой шинки, который равен нулю. В результате этого напряжение U_Ввых = 0, т. е. выходной сигнал отсутствует. Таким образом, при отсутствии входного сигнала элемент В не работает.

Усилитель (У). Потенциал с выхода 9 элемента В подается на усилитель У. При нулевом потенциале на входе усилителя база триода Т₁ имеет положительное смещение +6 В по сопротивлению R₂ и он закрыт. При этом цепь катушки реле РП, включен­ного в цепь коллекотора Т₁, разомкнута и реле не работает.

После срабатывания измерительного органа фазы А или С или обоих вместе на выходе элемента ИЛИ появляется сигнал отрица­тельного знака —12 В, поступающий на вход элемента времени В, на базу триода Т₁ этого элемента. Результирующее напряжение на базе Т₁ в этом случае равно разности U _см — U _{В вх} и имеет отри­цательный знак, так как U _{В вх} > U _см. При отрицательном напря­жении на базе триод Т ₁ открывается. После открытия Т ₁потен­циал точки т становится больше потенциала точки п и диод Д₃ закрывается. Под действием разности напряжения (18 В) между шинками (+) и (—) конденсатор С начинает заряжаться. Заряд­ный ток проходит по контуру R₄С. Через время t, определяемое постоянной Т = 1/R₄С, потенциал базы Т₂ (точки п) сравняется с потенциалом зажима 8. Тогда триод Т₂ открывается и на базе Т₃ возникает отрицательный по отношению к эмиттеру потенциал. Триод Т₃ открывается, подавая в точку К потенциал нулевой шины (0). При этом база триода Т₄ получает положительный потенциал и закрывается. На выходе элемента В (зажим 9) по­является отрицательный сигнал через диод Д₄, получаемый с точки l делителя R₁₁ —R ₁₂ — R ₁₃ – R_14. Отрицательный сигнал с зажима 9 элемента В поступает на вход усилителя У. Триод усилителя Т ₁ открывается, замыкая цепь выходного реле РП, последнее срабатывает и посылает импульс на отключение. После отключения защищаемой линии ток I _л пропадает и все триоды схемы возвращаются в первоначальное состояние, в связи с чем выходные сигналы элементов Р, В и У становятся равными нулю, ток в реле РП исчезает и оно прекращает свою работу. Регулиро­вание времени действия элемента В осуществляется изменением емкости конденсатора С и сопротивления R₄.

Из приведенного анализа работы схем измерительного органа и логической части следует вывод, что защита реагирует на вели­чину тока и срабатывает при токе I _л> 1_с.з с заданной выдерж­кой времени, т. е. ведет себя как токовая максимальная защита с независимой характеристикой.

Для удобства промышленного производства и эксплуатации рассмотренная схема максимальной защиты выполняется в виде единого блока, называемого по терминологии, принятой в элек­тронной технике, модулем. Все элементы схемы: транзисторы, диоды, сопротивления, конденсаторы — размещаются на платах с печатным монтажом и заливаются эпоксидным компаундом, защищающим элементы модуля от повреждения. В случае появле­ния неисправностей модуль заменяется новым. Подобные схемы находятся в эксплуатации и работают надежно.
