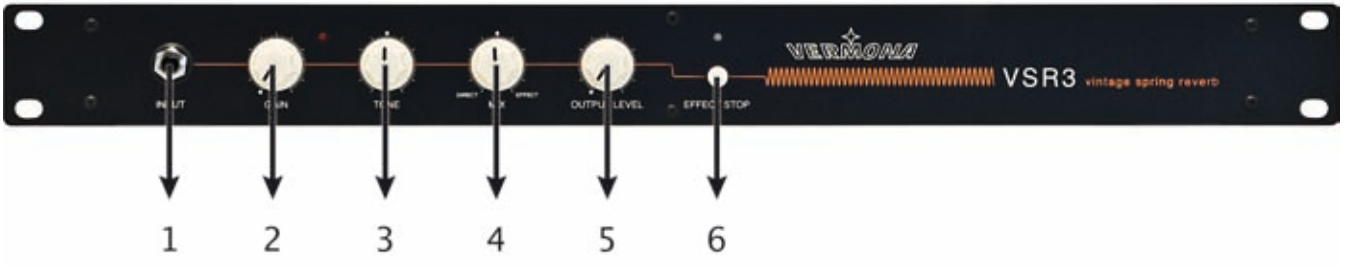

Front Panel

Control Surface Features

Выключайте VSR-3 перед подключением.

Перед подключением VSR-3 все ручки управления (GAIN и OUTPUT LEVEL), а также регуляторы уровня последующего оборудования должны быть установлены в ноль. На VSR-3 все ручки должны быть в крайнем левом положении.

ПОМНИТЕ!

1. Подключите прилагаемый кабель питания к электрической сети в гнездо (10).

2. Подключите к входным разъемам VSR-3 (1) или (7) аудио выход источника сигнала, то есть инструмент (гитара, синтезатор), проигрыватель компакт-дисков, выход вашей рабочей станции и т.д.

3. Подключите один (или оба) выходные гнезда (8) к соответствующему аудио входу усилителя, микшерного пульта, аудио интерфейса и т.д.

4. Запустите VSR-3, включив выключатель питания (11) на задней панели.

Светодиод над переключателем BYPASS (6) будет гореть.

5. VSR-3 находится в рабочем состоянии.

- 4 -

(1) INPUT

This high-Z jack input (1MΩ) on the front works well with electric guitars or basses. The inputs on the rear will be muted when this jack is used.

(2) GAIN

This controller adjusts the input level.

For optimal leveling the corresponding LED should only illuminate at high level peaks.

(3) TONE

The sound of the reverb effect can be influenced with this controller.

Low frequencies will be boosted when turning it to the left, on the opposite high frequencies will be boosted when turning it to the right. Center position is 12 o'clock.

(4) MIX

This controller sets the value between direct and reverberated signal.

If the knob is set completely to the left, only the direct signal can be heard. The fare right position means no direct signal but 100% reverberation.

(5) OUTPUT LEVEL

This controller adjusts the output level.

(6) EFFECT STOP

This knob turns off the effect signal. It also can be controlled by a foot switch connected to the rear (9).

- 5 -
