Габарит Т

Высота 5300мм

Ширина 3150 – 3400(3750)мм (зависит от конструкции вагона или локомотива)

Габарит подвижного состава Госстандартом разделен на 3 группы:

1группа габарит Т распространяется на подвижной состав, допущенный к обращению по путям общей сети железных дорог, п/путям, сооружения и устройства на которых отвечают требованиям габаритов С и Сп.

2 группа габарит 1-Т распространяется на подвижной состав, допущенный к обращению по всем путям общей сети ж.д., подъездным путям и путям промпредприятий.

3группа–габарит 1ВМ(01-Т) для подвижного состава, допущенного для обращения по Ж.Д. дальнего зарубежья.

Габариты подвижного состава	Область применения	Высота, мм	Ширина, мм
Т	Обращение по путям общей сети железных дорог, подъездным путям и путям промышленных предприятий, сооружения и устройства на которых отвечают требованиям габарита С и Сп

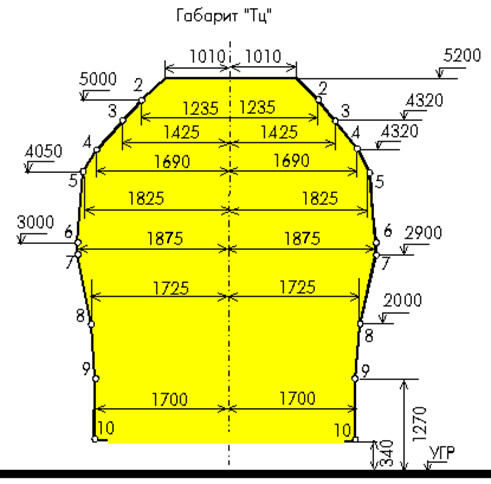

Тц	Для цистерн и вагонов-самосвалов, допускаемых к обращению по путям общей сети железных дорог, подъездным путям промышленных и транспортных предприятий
Тпр	То же для полувагонов
1-Т	Для подвижного состава, допускаемого к обращению по всем путям общей сети железных дорог, подъездным путям промышленных и транспортных предприятий
1-ВМ (0-Т)	Сеть железных дорог колеи 1435 мм, используемая для международных сообщений
0-ВМ (01-Т)	Сеть железных дорог колеи 1520 (1524) мм, основные линии железных дорог колеи 1435 мм
02-ВМ (02-Т)	То же
03-ВМ (03-Т)	Сеть железных дорог колеи 1520 (1524) мм, железные дороги колеи 1435 мм европейских стран

Пространство между габаритом приближения строений и габаритом подвижного состава, а также между габаритами смежных составов необходимо для компенсации возможных смещений подвижного состава, которые вызываются отклонениями в положении отдельных элементов пути и колесных пар подвижного состава, допускаемыми нормами их содержания (например, износ рельсов, отклонения рельсовых нитей по уровню), колебаниями и боковыми наклонами подвижного состава на рессорах.

Понятие о габарите погрузки.

Это предельное поперечное (перпендикулярное оси железнодорожного пути) очертание, в котором, не выходя наружу, должен размещаться груз (с учетом упаковки и крепления) на открытом железнодорожном подвижном составе при его нахождении на прямом горизонтальном железнодорожном пути.

Габарит погрузки Высота 5300мм; Ширина 3250мм

Понятие о негабаритных грузах

Негабаритные грузы – это грузы, перевозимые на открытом подвижном составе, которые по своим размерам выходят за габарит погрузки.

Негабаритность делится на зоны - это место выхода груза за очертания. Зоны бывают – верхняя, боковая, нижняя.

Степень это размер выхода груза за очертание. Негабаритность подразделяется на 6 степеней.

УГР – уровень головки рельса
