Коробка управления КУЛ-150 и пульт управления ПУЛ-1А




Электролебедка работает в комплекте с коробкой управления КУЛ-150 и пультом управления ПУЛ-1А, которые размещены на шпангоуте №5Н в грузовой кабине у входной сдвижной двери.

АЗС цепей управления лебедкой расположен на коробке КУЛ-150, включение лебедки и управление ею осуществляется кнопками "Выпуск", "Уборка" и кнопкой-гашеткой на пульте ПУЛ-1А.

В случае отказа электродвигателя №1 при уборке троса, включение электродвигателя №2 осуществляется специальным выключателем на коробке управления.

Общие сведения о кислородном оборудовании вертолета



Для питания кислородом членов экипажа, пассажиров или больных при полетах на больших высотах вертолеты МИ-8МТВ в транспортном, пассажирском и санитарном вариантах комплектуются кислородным оборудованием, включающим в себя:

· 3 комплекта легкосъемного кислородного оборудования ККО-ЛС для членов экипажа;

· 2 комплекта переносного кислородного оборудования для пассажиров;

· 6 комплектов переносного кислородного оборудования для лежачих больных.

В зависимости от применения вертолета на нем устанавливаются соответствующие комплекты кислородного оборудования.

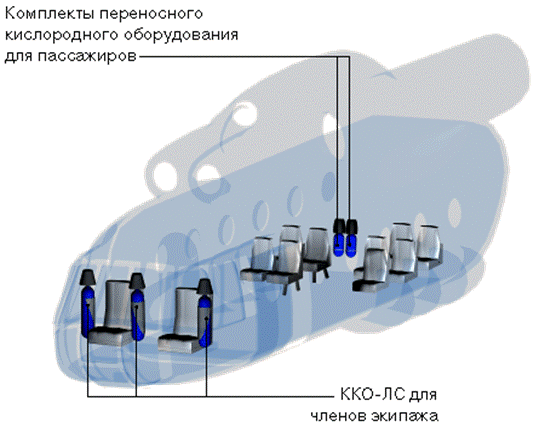

Кислородное оборудование пассажирского вертолета



Пассажирский вертолет снабжается двумя комплектами переносного кислородного оборудования для пассажиров.

В комплект кислородного оборудования входят:

 кислородный баллон вместимостью 1,7 л с давлением кислорода 30 кгс/см2;

 кислородный прибор КП-21;

 кислородная маска КМ-15М.

Прибор КП-21 монтируется на баллоне. Кислородная маска шлангом подсоединяется к выходному штуцеру прибора КП-21. В нерабочем состоянии прибор с маской закрыты чехлом.

Баллоны устанавливаются в легкосъемные чаши, закрепленные винтами к полу пассажирской кабины у стенки гардероба. В вертикальном положении баллоны удерживаются хомутами.

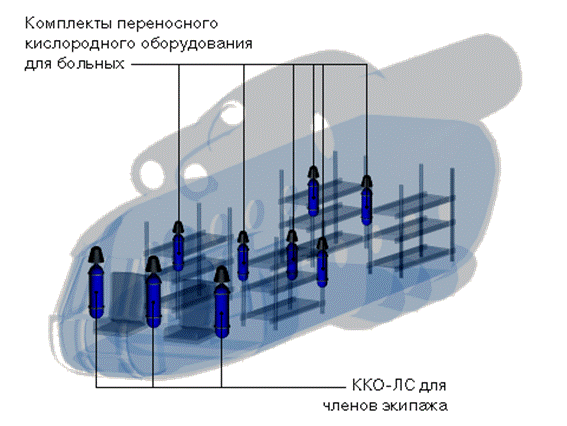

Кислородное оборудование санитарного вертолета



Для питания кислородом лежачих больных в грузовой кабине транспортного или пассажирского вертолета в санитарном варианте устанавливаются шесть комплектов переносного кислородного оборудования.

В комплект кислородного оборудования входят:

 кислородный баллон вместимостью 7,6 л с давлением кислорода 30 кгс/см2;

 кислородный прибор КП-21;

 кислородная маска КМ-15М.

Прибор КП-21 монтируется на баллоне, кислородная маска шлангом непосредственно присоединяется к выходному штуцеру прибора.

Баллоны закрепляются на лямках санитарных носилок: один баллон устанавливается по левому борту в плоскости шпангоута №3, один - по правому борту в плоскости шпангоута №2, по два баллона с каждой стороны - в плоскости шпангоута №8.

Баллоны крепятся к лямкам лентами и ремнями, что позволяет легко снимать баллоны и переносить их от одного больного к другому. Комплекты кислородного оборудования в походном положении укладываются в контейнеры хвостовой части фюзеляжа.





Кислородное оборудование для экипажа вертолета

Кислородное оборудование, предназначенное для питания кислородом каждого члена экипажа, включает в себя комплект легкосъемного кислородного оборудования ККО-ЛС и кислородный баллон вместимостью 7,6 л с давлением кислорода 30 кгс/см2.

Баллоны устанавливаются так, чтобы манометр на приборе КП-21 был в поле зрения члена экипажа, а также чтобы член экипажа мог свободно пользоваться со своего рабочего места маховичком аварийной подачи кислорода на приборе КП-21.

Для хранения маски и кислородного прибора КП-58 в походном положении на каждом баллоне имеется карман. Монтаж кармана на баллоне производится после установки баллона на вертолете.

В комплект легкосъемного кислородного оборудования входят:

 кислородный прибора КП-21, смонтированный на баллоне;

 кислородной прибор КП-58;

 разъединитель Р-58;

 кислородная маска КМ-16Н;

 кислородный шланг КШ-11 для зарядки баллонов кислородом (один на три комплекта ККО-ЛС).

Кислород из баллона поступает в кислородный прибор КП-21, где автоматически редуцируется до давления, обеспечивающего необходимую подачу кислорода по высотам.

До высоты примерно 2000 м прибор КП-21 закрывает выход кислорода из баллона и дыхание осуществляется атмосферным воздухом, подсасываемым через клапан прибора КП-58.
