Тема 27

Секція турбіни

Общие сведения о турбинах двигателя

Двигатель ТВ3-117ВМ имеет две соосные, кинематически не связанные между собой турбины: турбину привода компрессора и свободную турбину (турбину привода несущего винта). Это обеспечивает устойчивую работу двигателя в широком диапазоне изменения режимов полета и работы двигателя и ряд других преимуществ.

Свободная турбина по сравнению с турбиной компрессора выполняется низкооборотной, что уменьшает передаточное число вертолетного редуктора, упрощает его конструкцию и уменьшает массу.

	Турбина компрессора	Свободная турбина
Тип	Осевая, реактивная	Осевая, реактивная
Количество ступеней
Максимальная температура газа перед турбиной (на взлетном режиме)	990 °С	640 °С
Степень понижения давления в турбине (на взлетном режиме)	3,64	2,4
Коэффициент полезного действия	0,9	0,9

Турбина компрессора

Турбина компрессора (осевая, реактивная, двухступенчатая) служит для вращения ротора компрессора и приводов агрегатов двигателя.

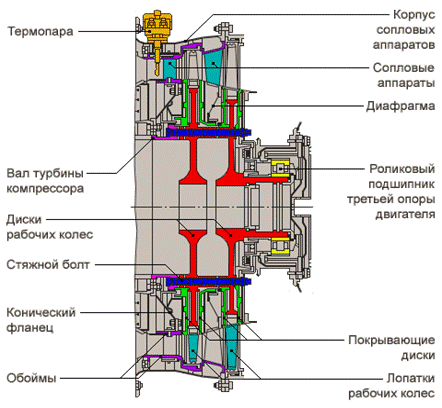

Турбина компрессора состоит из: ротора, статора, двух сопловых аппаратов и роликоподшипниковой опоры двигателя.

Ротор турбины состоит из вала, двух дисков с рабочими лопатками и четырех покрывающих дисков, выполняющих роль дефлекторов системы охлаждения.

В сопловых лопатках I ступени выполнены продольные каналы для прохода охлаждающего воздуха. Сопловые лопатки II ступени - полые.

Соединение ротора турбины с ротором компрессора осуществляется при помощи осевых шлицев и стяжной втулки, которая стопорится фиксатором.

На статоре третьей опоры двигателя имеется несколько эксплуатационных штуцеров и фланцев.

Охлаждение турбины компрессора

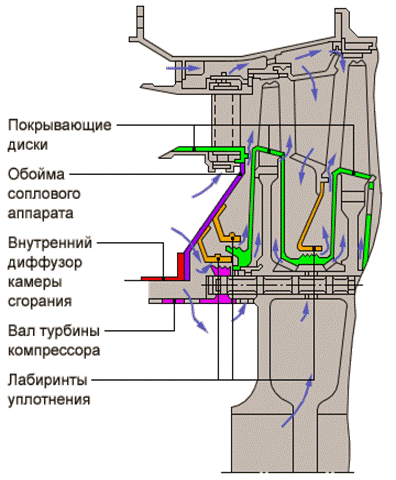

Для увеличения надежности и срока службы турбин на двигателе ТВ3-117ВМ выполнено охлаждение наиболее нагруженных в тепловом отношении деталей. Охлаждение элементов турбины компрессора осуществляется вторичным воздухом, отбираемым от камеры сгорания. Воздух подается через полости между корпусом турбины и наружными бандажами сопловых аппаратов, внутренние каналы сопловых лопаток, а также через полости между покрывающими дисками и рабочими дисками. Покрывающие диски обдуваются охлаждающим воздухом и снаружи. В сопловых лопатках I ступени выполнены продольные каналы для прохода охлаждающего воздуха. Сопловые лопатки II ступени - полые.

Свободная турбина

Двухступенчатая осевая свободная турбина предназначена для создания мощности, передаваемой (через редуктор и трансмиссию) на вращение валов несущего и хвостового винтов и приводов агрегатов главного редуктора.

Свободная турбина состоит из ротора, двух сопловых аппаратов и двух опор ротора (четвертой и пятой опор двигателя) и

Ротор свободной турбины - консольный, двухопорный, состоит из двух рабочих дисков с рабочими лопатками и вала.

На статоре турбины имеется несколько эксплуатационных штуцеров и фланцев.

Охлаждение свободной турбины

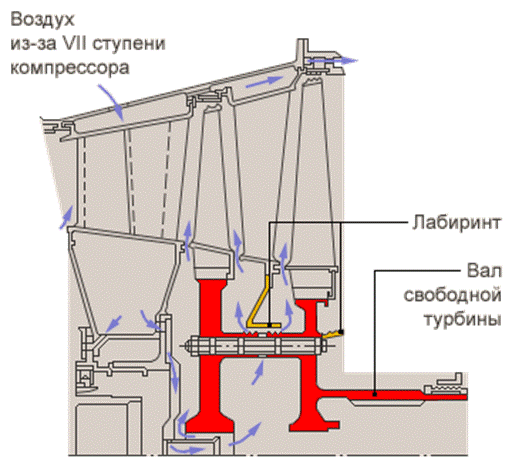

Охлаждение деталей свободной турбины производится воздухом, который подводится к фланцу на корпусе соплового аппарата III ступени турбины из-за VII ступени компрессора. Этим воздухом охлаждаются сопловые лопатки III ступени турбины, корпуса турбины и диски рабочих колес.

Охлаждение внутреннего силового конуса корпуса опор осуществляется за счет циркуляции воздуха через его внутреннюю полость и создания воздушной завесы на его наружной поверхности. Воздух поступает в полость конуса из атмосферы.

Принцип работы турбин
