Порядок выполнения работы. 1. Изучить устройство и принцип работы лазерной технологической установки

1. Изучить устройство и принцип работы лазерной технологической установки.

1. По формулам (9) и (10) рассчитать величину энергии излучения лазера Е и величину фокусного расстояния объектива f для прошивки отверстий в нержавеющей стали

h=1мм и диаметром 0,3мм.(D=6,3 мм, l =50 мм, 2a=3х10^-3 рад, t=1,5 мс.)

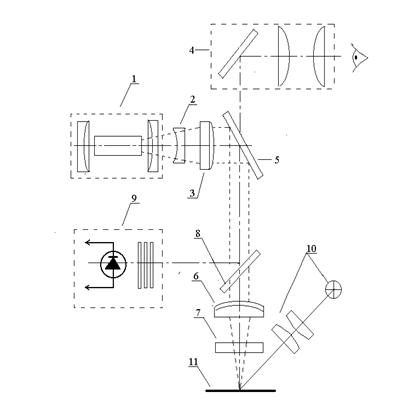

Рис.3 Оптическая схема лазерной технологической установки для прошивки отверстий в материалах.

1- источник лазерного излучения; 2,3 - телескопическая система; 4- визуальный канал; 5- поворотное зеркало; 6- оптическая система для фокусировки лазерного излучения; 7- защитная пластинка; 8,9- устройство для контроля энергии лазерного пучка; 10- подсветка; 11- образец для прошивки отверстий.

3. Провести исследование зависимости формы продольного се-чения отверстий от положения фокуса лазерного пучка относительно поверхности обрабатываемой детали.

4. Экспериментально исследовать зависимость размеров полу-чаемых отверстий при различных значениях энергии излучения лазера.

5. Составить отчет о проделанной работе.

Контрольные вопросы.

1. Влияние свойств материала на выбор технологических режимов при прошивке отверстий лазерным излучением.

2. Зависимость размеров получаемых отверстий от энерге-тических и временных характеристик лазерного излучения.

3. Зависимость формы отверстий при одной и той же энергии, но при различных положениях фокуса объектива относительно поверхности образца.

4. Методика расчета параметров лазерного импульса с целью получения цилиндрического отверстия с размерами h и d при известных оптических и теплофизических характеристиках материала.

5. Оптическая схема лазерной установки.

Литература

1. К.И. Крылов, В.Т. Прокопенко Применение лазеров в машиностроении, приборостроении –Л. Машиностроение, 1978 г.

2. К.М. Банас Лазерная обработка материалов. –ТИИЭР,1982, т.70 №6.с.35-45.

3. Лазеры в технологии. / Под редакцией М.Ф.Стельмаха. –М: Энергия, 1975 г.

4. Л.А. Вивер Применение лазеров для различной обработки и сварки. –В сб.: Применение лазеров. –М. Мир,1974 г.

5. А.А. Углов, А.А. Гнедовец К оценке уменьшения интенсив-ности лазерного излучения плазмой вблизи поверхности твердых мишеней. –Физика и химия обработки материалов, 1979,№5, с.3-11.

5. Т.Н.Соколова, Л.А.Сурменко. Лазерная размерная обработка материалов, применение в электронной технике. 1986 г.
