ГАЗОЛАЗЕРНАЯ РЕЗКА МЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ.

ЛАБОРАТОРНАЯ РАБОТА № 9.

ЦЕЛЬ РАБОТЫ: изучение технологических особенностей процессов газолазерной резки металлов, при использовании лазера работающего в непрерывном режиме.

ПРИБОРЫ И ПРИНАДЛЕЖНОСТИ: лазер на алюмо-иттриевом гранате, оптическая система СОК-1, координатный стол с ЧПУ, инструментальный микроскоп, измеритель мощности лазерного излучения.

К числу наиболее перспективных процессов разделения материалов следует отнести газолазерную резку металлов, основанную на процессах нагрева, плавления, испарения, химических реакциях горения - удаления расплава из зоны реза. При газолазерной резке в зону обработки совместно с лазерным лучом подается струя газа, способствующая удалению продуктов разруше­ния и инициирующая химическую реакцию в месте воздействия излучения на материал. Для этого используется кислород, сжатый воздух, инертный или нейтральный газы.

При газолазерной резке в зависимости от свойств обрабатываемого материа­ла и рода поддуваемого газа различают два механизма: химический и физи­ческий.

Химический механизм характеризуется существенным вкладом энергии ре­акции горения в общий тепловой баланс и наблюдается в основном при ла­зерной резке в струе кислорода, металлов образующих жидкотекучие окис­лы. При реализации химического механизма резки возможны два режима: управляемой резки, когда тепло реакции горения только лишь дополняет эффект воздействия лазерного излучения и неуправляемой (автогенной) резки, когда металл горит за счет тепла реакции горения по всему диаметру струи, а лазерная энергия служит лишь для инициирования этой реакции. Физический механизм заключается в плавлении металла лазерным излучени­ем и удалении расплава из зоны резки струей газа. Такой механизм наблюда­ется обычно при обработке металлов с малым тепловым эффектом реакции горения или металлов, образующих при горении тугоплавкие окислы, а так­же при использовании в качестве поддуваемых - инертные газов.

При газолазерной резке металлов в струе кислорода, последний способствует росту окисной пленки на поверхности металла и в результате снижения его отражательной способности.

Выделяющееся в результате экзотермической реакции горения металла в кислороде тепло, идет совместно с лазерным из­лучением на разрушение металла в зоне обработки. Струя уносит продукты разрушения, обеспечивая приток кислорода непосредственно к фронту горе­ния, а также препятствует чрезмерному нагреванию материала детали. Для не воспламеняющихся материалов, газовая струя выполняет в основном функции по очистке зоны резания, а также выполняет функцию защиты по­верхности оптической системы от попадания на нее продуктов выброса из зоны реза. Необходимо отметить, что для металлических материа­лов коэффициент отражения излучения оказывается достаточно большим. Обработка металлов в окислительной среде способствует резкому повыше­нию коэффициента поглощения.

Во многом определяют протекание газолазерной резки металлов условия фо­кусировки лазерного излучения. При резке углеродистых сталей, титановых сплавов и цветных металлов лучшие результаты (повышение глубины реза и снижение его ширины) получены при фокусировке лазерного излучения в пятна меньшего диаметра, с целью повышения плотности мощности в зоне обработки. Для этого следует применять лазерные установки с возможно меньшим диаметром выходящего из резонатора лазерного пучка, работаю­щие в одномодовом режиме, а также более короткофокусные линзы для фокусирования лазерного излучения.

Наиболее существенными факторами, влияющими на процесс газолазерной резки металлов, являются мощность лазерного излучения, скорость резки, давление поддуваемого газа.

В настоящее время в ходе теоретических и экспериментальных исследова­ний выработаны следующие рекомендации по выбору оптимальных режимов резки углеродистых сталей больших толщин: повышение, увеличение давления кислорода. Что позволяет повы­сить скорость резки. Учи­тывая, что с повышением мощности лазерных установок их стоимость резко возрастает, не всегда экономически целесообразно применять более мощное оборудование при резке этих сталей. При резке нержавеющих сталей боль­ших толщин, для получения качественных резов предпочтительно применять линзы с большим фокусным расстоянием (F~200 мм). При использовании же более короткофокусных линз (F~100 мм) необходимо проводить резку при пониженных значения мощности лазерного излучения (Р=0,5 кВт). Существенным фактором, влияющим на характеристики резов, является энергетические параметры процессов, к которым относятся мощность и плотность мощности лазерного излучения. Удобной величиной, характери­зующей эффективность и качество процесса, оказывается комплексный па­раметр, представляющий собой отношение мощности излучения к скорости резки Р/V_p или Р/h (где h - глубина прорезания металла). Если потери на те­плопроводность значительно меньше потерь на нагрев и плавление материа­ла, можно записать выражение для баланса энергии:

h×V_p×b(C×r×Т_пл +L_пл) = h×Р;

где Р - суммарная мощность лазерного излучения и экзотермической реакции окисления; h = h_э×h_т - эффективность процесса (h_э – эффективный КПД; h_т -термический КПД); L_пл - удельная энергия плавления металла.

Так как при лазерной резке ширина реза равна диаметру лазерного луча, то из последнего выражения следует, что V_р ~ Р при h=соnst.

Зависимость скорости резки от толщины пластины менее определена, по­скольку допустимая скорость может также ограничиваться качеством резки. Однако в общем случае V_р~ h^-1.

С ростом скорости параметр Р/h, характеризующий затраты мощности на единицу глубины реза, возрастает.

Плотность мощности Е_f в зоне воздействия лазерного излучения на материал является также величиной комплексной и

зависит не только от мощности, но и от условий его фокусирования, модового состава луча, его расходимости, диаметра пучка на выходе из резонатора. Поэтому при выполнении работ по газолазерной резке материалов применяются две схемы подачи газа в зону реза: соосно с лучом лазера через сопло газолазерного резака (рис. 1,а); сбоку под углом к оптической оси луча через специальный капилляр (форсунку) (рис. 1,б).

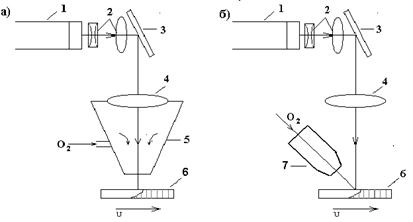

Рис.1 Схема газолазерной резки материалов

1 - лазер, 2- телескопическая система, 3 - зеркало, 4- объектив, 5 - сопло, 6 - деталь, 7-форсунка.
