ТЕМА 3. ВИДЫ СОЕДИНЕНИЙ И ПЕРЕСЕЧЕНИЙ ПУТЕЙ

ИНСТРУМЕНТ СТРОГОГО УЧЕТА

ПУТЕВЫЕ И СИГНАЛЬНЫЕ ЗНАКИ

Путевые знаки применяют для того или иного места пути, к ним относятся: километровые, пикетные, реперы, уклоноуказатели, особые знаки - границы полосы отвода. Путевые знаки устанавливают справа по счету километров не ближе 3100мм от оси крайнего пути, а в выемках не ближе 5700мм.

Сигнальные знаки - свисток, щит уменьшения скорости, прямоугольный красный щит сигнал остановки, информационные (начало и конец опасного места).

На электрифицированных линиях, на опорах в зимнее время сигнальные знаки для снегоочистителя. Все знаки типового образца.

Это инструмент, с помощью которого можно разобрать рельсошпальную решетку. К нему относится: лом лапчатый, путевые ключи, торцевые, шурупные и гаечные ключи; наддергиватели костылей, динамометрические ключи, лапы - сжимы для ремонта шпал. Маркировка:

1. Наименование дороги

2. Номер ПЧ

3. Номер околотка

4. Номер бригады

5. Номер инструмента по описи

Этот инструмент хранится в специальных помещениях под замком. Опись инструмента ведется в журнале формы ПУ-80а.

Хранение, учет и состояние путевого инструмента проверяется 2 раза в год руководством дистанции пути.

В случае утери составляется акт в 2 экземплярах. В акте указывается ФИО утерявшего инструмент, название инструмента, его номера, обстоятельства утери, меры по розыску. Один экземпляр направляется в ПЧ для служебного расследования, второй остается на околотке. Проводится служебное расследование, ставятся в известность органы внутренних дел.

Вопросы для самоконтроля

1. Из каких элементов состоит верхнее строение пути?

2. Каково назначение рельсов, и какие предъявляются требования к ним?

3. Каково назначение шпал, и какие предъявляются требования к ним?

4. Какие типы промежуточных скреплений применяют при деревянных и железобетонных шпалах?

5. Что называется угоном пути? Как закрепляют путь от угона?

6. Каковы назначение и основные характеристики стыков и стыковых скреплений?

7. Какой путь называется бесстыковым? В чем заключаются преимущества применения бесстыкового пути?

Глухие пересечения рельсовых путей в зависимости от угла, под которым рельсовые пути пересекаются, делятся на прямоугольные и косоугольные.

Прямоугольные глухие пересечения различают по ширине колеи пересекающихся рельсовых путей и по конструкции крестовин.

Косоугольные глухие пересечения различают с одинаковой шириной колеи и разноколейные.

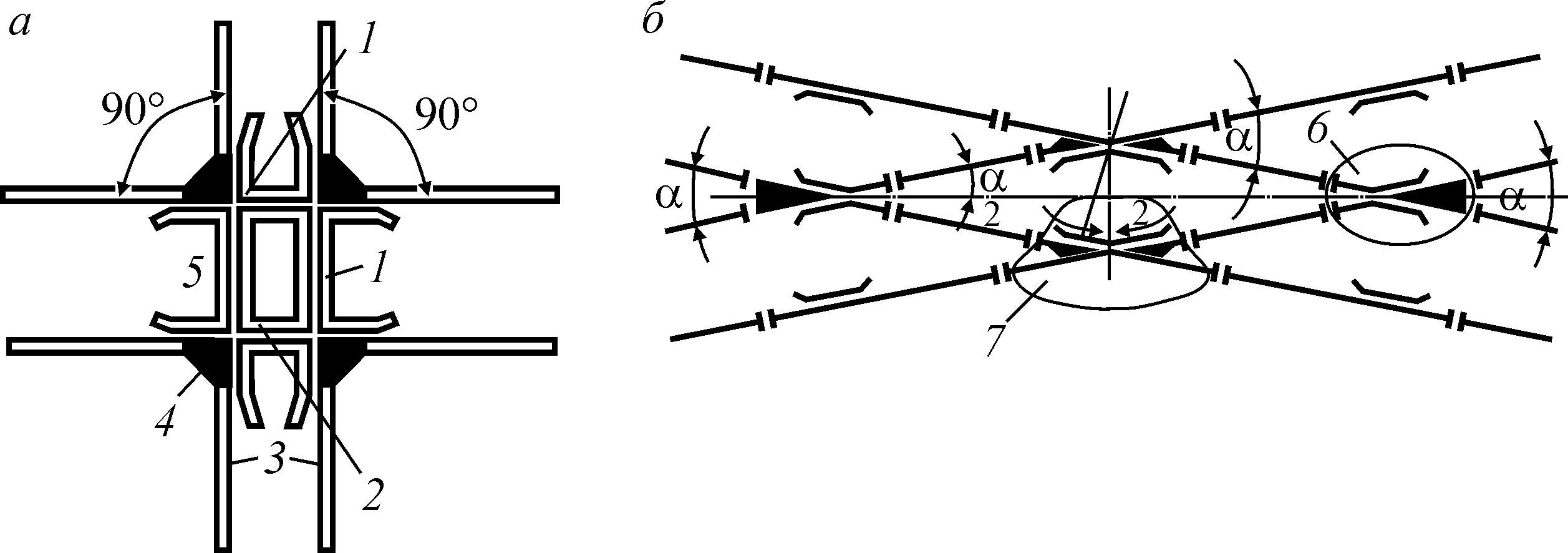

Рис.19. Глухое пересечение
