Рабочая часть инструментов

Классификация режущего инструмента и его элементов

Общесоюзным классификатором продукции (ОКП) режущий инструмент отнесен к 39-му классу. Обозначение (код ОКП) инструмента включает в себя кроме класса (39) подкласс (один знак), группу (один знак), подгруппу (один знак), вид (один знак), порядковый номер (четыре знака). Каждая группа разделяется на подгруппы и виды.

Пример обозначения сверл спиральных быстрорежущих с цилиндрическим хвостовиком средней серии правых, диаметром 1,55 мм, обычного исполнения, без поводка: 39 12133121.

Классификация твердосплавных пластин. По общесоюзному классификатору твердосплавные пластины относятся к 19-му классу. Обозначение (код) их включает в себя номер класса (19), подкласса (марка твердого сплава следующие четыре знака), порядковый номер ОКП пластин (следующие четыре знака) и типоразмер пластин (последние пять знаков для пластин напайных, или шесть знаков для пластин сменных многогранных). Коды ОКП марок инструментальных материалов приведены в табл. 1. Существуют также код серийно-порядкового номера и группа знаков, определяющих типоразмер — в таблицах основных размеров пластин.

Примеры условного обозначения пластин при их заказе.

I. Пластина из твердого сплава марки ВКЗМ, трехгранная (ГОСТ 19044—80*), класс допуска U, длина режущей кромки 16,5 мм; толщина 3,18 мм, радиус r = 0,8 мм: 196511 0354160308.

II. Пластина из твердого сплава марки ВКЗМ, напайная, тип 01 (ГОСТ 25395—82) с порядковым номером 29, исполнение I: 1965110045 01291.

Таблица 1

Обозначения по ОКП инструментальных материалов

(твердых сплавов, минералокерамики, сверхтвердых

материалов)

Марка материала	Код ОКП		Марка материала	Код ОКП
ВК3	19 6522	Т15К6	19 6613
ВК3-М	19 6511	Т14К8	19 6612
ВК4	19 6523	Т5К10	19 6611
ВК6	19 6524	Т5К12	19 6615
ВК6-М	19 6512	ТТ7К12	19 6621
ВК6-ОМ	19 6516	ТТ8К6	19 6623
ВК8	19 6525	ТТ10К8-Б	19 6622
ВК10	19 6526	ТТ20К10	19 6624
ВК10-М	19 6513	KHT16	19 6681
ВК10-ОМ	19 6517		ТН20	19 6634
ВК15	19 6527		ВОК-60	19 7612
ВК20	19 6528		В-3	19 7611
Т30К4	19 6614

Классификация минералокерамических режущих пластин. Общесоюзным классификатором минералокерамические режущие пластины также отнесены к 19-му классу. Обозначение (код) аналогично обозначению твердосплавных сменных пластин.

Коды некоторых марок керамики приведены в табл. 1; коды серийно-порядкового номера пластин и типоразмеров ана­логичны кодам твердосплавных пластин.

Классификация сменных многогранных режущих и опорных пластин и стружколомов. Кроме общесоюзного классификатора (ОКП) многогранные пластины и стружколомы имеют систему обозначений, применяемую в международной практике и более наглядно иллюстрирующую конструктивные особенности пластин.

Код режущей пластины в этой системе содержит 10 (при буквенно-цифровом обозначении) или 11 (при цифровом обозначении) знаков. Пример обозначения пластины трехгранной формы (ГОСТ 19044—80) приведен ниже.

Код буквенно-цифровой	Т N U N	= 160 308
Код цифровой	01 1 1 1

Группа из последних шести цифр соответствует аналогичной группе цифр в обозначении пластин по ОКП и определяет основ­ные размеры пластин: длину режущей кромки в мм (две цифры), толщину пластины в мм (следующие две цифры) и радиус при вершине, увеличенный в 10 раз (последние две цифры).

Код опорной пластины содержит группу из двух цифр или букв, определяющих форму пластины, букву или цифру, обозначающую задний угол. Следующая группа из четырех цифр определяет основные размеры: длину режущей кромки пластины (две цифры) и толщину опорной пластины в мм (последние две цифры).

Код стружколомающих пластин содержит: группу из двух цифр или букв, определяющих форму пластины, и группу из четырех цифр, определяющих основные размеры: длину кромки режущей пластины в мм (две цифры) и размер уступа (последние две цифры).

2.4. Общие вопросы конструирования

режущих инструментов

Каждый из инструментов, несмотря на различную внешнюю форму и назначение, имеет ра­бочую часть, т. е. часть, которой непосредственно снимается стружка; каждый из инструментов имеет также соединительную (или зажимную) часть. Режущие зубья всех режущих инструментов напоминают резец; даже у такого режущего инструмента, как абразивный круг, кромки зерен тоже снимают стружку.

Под конструированием понимается определение всех размеров и форм режу­щего инструмента путем расчетов и графических построений.

Задача конструктора сводится к следующему:

1) на основании данных учения о резании найти наивы­годнейшие углы заточки, определить силы, действующие на режущие поверхности инструмента, подобрать наиболее подходящий материал для изготовления рабочей части инструмента и такую форму рабочей части, которая обеспечивала бы свобод­ное отделение стружки в процессе резания;

2) на основании данных технологии металлов найти наиболее удобную для обработки форму рабочей и соединитель­ной частей инструмента, определить допуски на размеры рабочей и соединительной частей в зависимости от условий работы и требуемой точности обработки детали;

3) на основании данных учения о сопротивлении материалов произвести расчеты рабочей и соединительной частей инструмента на прочность и жесткость;

4) со­ставить рабочий чертеж инструмента и технические условия, внеся в чертеж все необходимые данные о форме и размерах инструмента, а в технические условия — допуски, требования, предъявляемые к инструменту, данные для испытания ин­струмента и т. д.

Для конструирования рабочей части инструментов необходимо знать кинема­тическую схему резания. Любой режущий инструмент снимает стружку только в том случае, если его режущая кромка перемещается относительно обрабатываемой заготовки. Обычно относительное движение режущей кромки получается в резуль­тате сложения абсолютных движений инструмента и заготовки. Если рассмотрим движения, осуществляемые в различных металлорежущих станках, то увидим, что эти движения складываются из поступательных прямолинейных и вращательных движений. Кинематическую схему резания важно знать конструктору для того, чтобы определить действительные значения углов резания, которые при работе инструмента зависят от кинематики резания.

Каждый тип инструмента может иметь различную схему распределения на­грузки. Допустим, намечено изготовить резьбу на валике на токарном станке. Материал впадины можно срезать различными способами. На рис. 5, а и б пока­зано резание при углублении резца перпендикулярно к оси и вдоль одной стороны профиля резьбы. Каждый из указанных способов резания имеет свои преимущест­ва и недостатки, и конструктор должен уметь выбрать наиболее выгодный вариант.

Рис. 5. Схема резания при нарезании резьбы с углублением резца: а) перпендикулярно оси; б) вдоль одной стороны профиля резца

Инструментами, предназначенными для обдирочных работ, важно срезать как можно больше материала при наименьших силах и затратах энергии.

Инструмен­том, предназначенным для чистовой обработки, важно обеспечить требуемый параметр шероховатости и точность изготовления детали.

Различают однолезвийные инструменты (резцы) и многолезвийные (сверла, фрезы и т. д.). Каждый зуб инструмента можно рассматривать как отдельный резец со всеми присущими последнему геометрическими элементами. Переточка зуба инструмента заключается в снятии с него слоя металла, изношенного в процессе резания.

Переточка, может быть произведена тремя способами: 1) только по задней поверхности; 2) только по передней поверхности; 3) одновременно по задней и передней поверхностям. Применение того или иного метода заточки обусловливается назначе­нием инструмента и условиями его эксплуатации.

Принятый метод затачивания по задней или передней поверхностям определяет основные геометрические размеры зуба инструмента и его форму. Рас­сматривая условия работы и износа инструмента, кон­структор выбирает соответствующий метод затачива­ния, а, следовательно, и форму зуба.

Во время резания происходит интенсивное стружкообразование. Непременное условие хорошей работы режущего инструмента — беспрепятственный отвод стружки от режущей кромки и достаточное пространство для ее размещения. Например, при работе проходного токарного резца стружка, не встречая препятствии на своем пути, свободно отделяется и свободно размещается (рис. 6, а). При ре­зании с высокими скоростями часто приходится искусственным путем создавать препятствия для отвода стружки и вынуждать сливную стружку завиваться отдельными кольцами или ломаться. Для этой цели делают специальные стружколоматели в виде уступов или в виде лунки на передней поверхности резца или других конструкций, обеспечивающих надежное завивание стружки.

Под закрытым пространством для помещения стружки условимся понимать такое пространство, при котором получаемая в процессе резания стружка не мо­жет свободно отводиться и остается в канавке перед зубом. Образующаяся стружка может отходить от режущей кромки по канавкам в теле инструмента (рис. 6, б), например при сверлении.

В отдельных случаях прибегают к прину­дительному отводу стружки. Это можно обеспечить давлением струи охлаждающей жидкости, специальной формой канавки и углом ее на­клона. Например, при конст­руировании гаечных метчиков соответствующим наклоном ка­навок можно заставить струж­ку идти в нужном направлении. В резцах это достигается выбо­ром соответствующего угла на­клона режущей кромки.

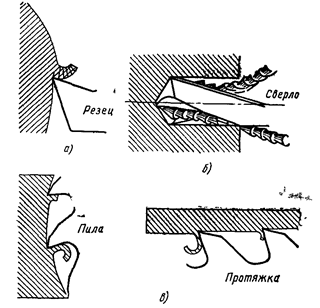

Рис. 6. Виды размещения стружки: а – открытое пространство, б – отвод стружки при сверлении,

в – закрытое пространство

Процесс образования струж­ки сопровождается выделением значительного количества теп­лоты, что приводит к интенсив­ному износу инструмента. Од­ним из основных принципов конструирования рабочей части инструмента является сниже­ние тепловыделения и обеспече­ние у проектируемого инструмента более интенсивного от­вода теплоты от режущей кром­ки. При конструировании слож­ных инструментов приходится обеспечивать правильный отвод теплоты путем изготовления тела зуба инструмента достаточных размеров, а также системой каналов для под­вода охлаждающей жидкости к режущим кромкам.

Инструмент подвергается действию сил, возникающих в процессе резания. Рабочую часть инструмента — зуб — можно представить в виде балки, один конец которой заделан в корпус инструмента. Форма зуба и эпюра действующих на зуб сил сложны, поэтому рассчитать зуб на прочность трудно, и такой расчет не всегда производится. Практическая ценность расчета на прочность снижается и потому, что трудно учесть в расчете изменения сил в связи с неравномерной нагрузкой на зубья инструмента (например, при биении фрезы по режущим кромкам часть зубь­ев не участвует в работе и увеличенная нагрузка приходится на последующие зубья). Однако при конструировании инструментов следует производить хотя бы упрощенный расчет на прочность. Сложнее рассчитать режущий инструмент на жесткость и вибрации. В особо сложных и ответственных случаях производится испытание нескольких различных опытных вариантов конструкции и выбирается лучший из них.

На прочность инструмента влияет термическая обработка. При закалке ин­струмент получает значительные внутренние напряжения, которые могут привести к трещинам и разрушению инструмента. Концентрация внутренних напряжении происходит в местах резких изменений сечения, в острых углах и т. д. У правильно сконструированных инструментов острые углы и резкие переходы от сечения к се­чению совершенно недопустимы. Они снижают прочность в несколько раз и при­водят к трещинам и разрушению инструмента в процессе термической обработки.

При проектировании режущих инструментов, предназначенных для обработки сложных и фасонных поверхностей, например резьбы, зубчатых колес и т. д., не­обходимо определить форму и размеры режущей кромки, так как форма режущей кромки будет обеспечивать получение заданной фасонной поверхности.

Обработка фасонной поверхности инструментом может производиться двумя методами. Пер­вый метод предусматривает получение профиля фасонной поверхности прямым копированием поверхности инструмента (рис. 7, а). Второй метод (рис. 7, б) предусматривает получение заданной поверхности детали путем обкатывания. В этом случае профиль детали будет огибающей последовательных положений кромки инструмента.

Рис. 7. Методы полу­чения фасонных поверх­ностей:

а — метод копирования; б — метод обката

При проектировании инструмента из поля зрения конструктора не должны вы­падать вопросы, связанные с экономичным расходом инструментальных материа­лов. Стали для режущего инструмента, особенно быстрорежущая, значительно дороже конструкционной стали, а твердые сплавы в несколько раз дороже быстро­режущей стали. Поэтому в машиностроении получили чрезвычайно широкое распространение такие конструкции режущего инструмента в которых режущая часть выполняется из быстрорежущей стали или твердых сплавов, а корпус — из конст­рукционной стали или инструментальной легированной стали.

Кроме экономного расходования материала, сборный инструмент имеет еще одно важное преимущество перед цельным, а именно - сборный инструмент позво­ляет производить регулирование размера. Например, у сборной развертки со вставными ножами можно регулировать диаметр развертки после износа путем раздвигания ножей. Регулировка позволяет увеличить срок службы инструмента. Поэтому нередко инструмент делается сборным только для возможности регули­рования размера.
