Зернонавантажувачі




Зернонавантажувачі ЗМ-60А, ПЗМ-80 і ЗПС-100А призначені для на­вантажувально-розвантажувальних робіт у зерноскладах і на відкритих токах, перелопачування зернового матеріалу, формування буртів з куп зерна тощо.

Зернонавантажувач ЗМ-60А самопересувний. Основними частинами зерно-навантажувача є рама 1 з ходовою частиною, скребковий транспортер 5 з двома Т-подібно розміщеними живильниками, поворотна рамка, тример 3 (ки­дальник), механізми підйому і самопересування, електропривід і освітлення.

Для роботи навантажувача опускають лебідкою завантажувальний транс­портер у робоче положення і включають муфту контрпривода. Потім вклю­чають електродвигуни завантажувального транспортера і тримера. Упев­нившись у нормальній роботі зернового кидальника, включають механізм самопересування, для чого плавно подають важіль керування від нульової позначки вверх і вибирають потрібну швидкість. Завантажувальний транс­портер подає зерно в напрямний патрубок тримера. Тример (рис. 8.12, б) перекидає зерно на висоту до 4,5 м для завантаження його у транспортний засіб або формування буртів зерна.

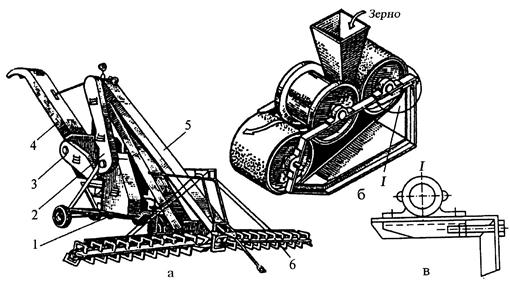

Рис. 8.12. Зернонавантажувач самопересувний ЗМ-60А (а) і тример (б):

в - натяг стрічки;1 - рама з ходовою частиною; 2 - контрпривід; 3 — тример; 4 — напрямний кожух з козирком; 5 — завантажувальний транспортер; 6 — живильник скребковий

Тример повертається навколо своєї осі, у кожний бік на 90°, тому наван­таження в автомобілі і автопоїзди може проводитись безперервно. Сту­пінь завантаження зернового кидальника регулюють самоходом. Робоча швидкість може змінюватись до 59 м/год, а транспортна - до 475 м/год. При буксируванні швидкість не повинна перевищувати 5 км/год. Продук­тивність становить до 70 т/год. Потужність електропривода - 9,1 кВт.

Зернонавантажувач ПЗМ-80 є більш удосконаленою машиною порів­няно з ЗМ-60А. Він також має завантажувальний транспортер з живиль­ником, тример і механізм самопересування. Ширина захвату живильни­ка - 4,5 м. Навантажувач переміщує зерновий матеріал на висоту 5 м і на відстань до 12 м. Швидкість руху навантажувача вперед - до 590, а назад - до 200 м/год. Потужність електродвигунів - 9,1 кВт. Продуктивність навантажувача - до 80 т/год.

Зернонавантажувач самопересувний ЗПС-100А має таке ж призначення, як і зернонавантажувач ЗМ-60А, крім сепарації зерна з відокремленням легких домішок. Його продуктивність за годину чистої роботи становить до 100 т, висота навантаження - 2,6-3,0 м. Потужність електродвигуна -9,1 кВт. За загальним виглядом він схожий на зернонавантажувач ЗМ-60А, тільки замість тримера встановлений відвантажувальнии стрічковий транс­портер. Відвантажувальнии транспортер монтується на поворотній колонці, за допомогою якої його можна обертати в обидва боки на 90°, фіксуючи у певному положенні спеціальним гальмом. Робоча швидкість навантажувача (одноступінчаста) - 40 м/год, транспортна - 600 м/год.
