МЧС УКРАИНЫ 2 страница

⇐ Предыдущая 123 4 5 6 7 8 9 Следующая ⇒

Таблица П4 – Классификация фигур потребителей по группам стройности

Значения Кс₁	Значения Ксв	Значения Ксн	Группа стройности	Путь преобразования фасона изделия
£ 0,199	>0,805	< 0,394	Стройные фигуры	Исходный фасон изделия не изменяется
0,199¸0,221	0,804 ¸0,769	0,395¸0,438	Условно-стройные фигуры	Для большинства силуэтных форм исходного фасона требуется адаптация
> 0,221	< 0,768	> 0,439	Нестройные фигуры	Для большинства силуэтных форм исходного фасона требуется разработка предпочтительного варианта

Таблица П5 – Значения величин интервалов безразличия проекционных размерных признаков, см

№ п/п	Наименование размерного признака	Усл. обоз.	i_б	№ п/п	Наименование размерного признака	Усл. обоз.	i_б
	Рост	Р₁			Поперечный диаметр фигуры на уровне середины бедра	d9	0,5
	Высота головы	Р₂			Поперечный диаметр фигуры на уровне колена	d10	0,5
	Длина шеи	Р₃	0,5		Поперечный диаметр фигуры на уровне голени	d11	0,5
	Высота плеча	Р₄			Поперечный диаметр фигуры на уровне щиколотки	d12	0,5
	Расстояние от верхушечной точки до линии груди	Р₅	1,5		Переднезадний диаметр шеи	d13
	Расстояние от верхушечной точки до линии талии	Р₆	1,5		Переднезадний диаметр груди	d14
	Расстояние от линии талии до наиболее выступающей точки живота	Р₇			Переднезадний диаметр талии	d15
	Расстояние от линии талии до наиболее выступающей точки бедра	Р₈			Переднезадний диаметр на уровне наиболее выступающей точки живота	d16	1,2
	Расстояние от линии талии до линии обхвата бедер	Р₉	1,5		Переднезадний диаметр бедер	d17
	Расстояние от линии обхвата бедер до линии колена	Р₁₀			Переднезадний диаметр на уровне обхвата бедра	d18	0,7
	Расстояние от линии колена до линии обхвата голени	Р₁₁			Переднезадний диаметр на уровне обхвата колена	d19	0,7
	Расстояние от линии колена до плоскости ступни	Р₁₂			Переднезадний диаметр на уровне обхвата голени	d20
	Поперечный диаметр шеи	d1	0,5		Переднезадний диаметр на уровне обхвата щиколотки	d21	0,7

Продолжение таблицы П5


Поперечный плечевой диаметр	d2	1,5	Положение груди относительно яремной впадины	Пг
Поперечный диаметр на уровне размерного признака «ширина груди»	d3	1,2	Положение груди относительно обхвата груди четвертого	Пг₄
Поперечный диаметр груди	d4	1,2	Положение линии талии	Пт	0,7
Поперечный диаметр талии	d5	1,2	Степень выступания живота	Пж	0,7
Поперечный диаметр фигуры на уровне наиболее выступающей точки живота	d6	1,2	Положение корпуса	Пк	1,2
Поперечный диаметр бедер	d7	1,2	Глубина талии первая	Пг1	1,1
Поперечный диаметр фигуры на уровне «вертелов»	d8	1,2	Глубина талии вторая	Пг2	1,1

Приложения для выполнения лабораторной работы № 3

Таблица П6 – Варианты задания для выполнения лабораторной работы № 3

№ варианта	Размер фигуры	№ варианта	Размер фигуры
	170-112-120		158-132-132
	158-100-116		158-116-124
	152-108-116		170-108-116
	164-108-120		152-104-116
	158-124-132		164-128-136
	170-116-124		158-128-136
	164-132-140		158-104-120
	164-116-128		164-120-132
	164-112-124		152-104-116
	152-96-112		158-108-116

Приложения для выполнения лабораторной работы № 4

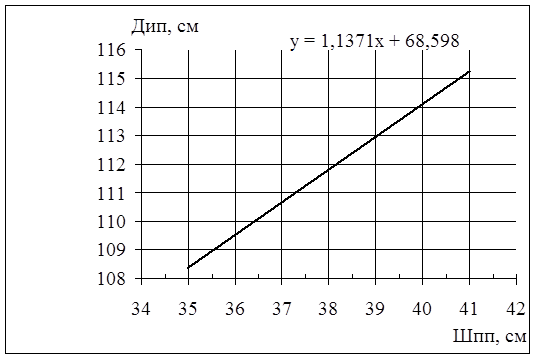

Рисунок П1 – График зависимости предпочтительной длины изделия (Дип)от ширины изделия в области плечевого пояса (Шпп)

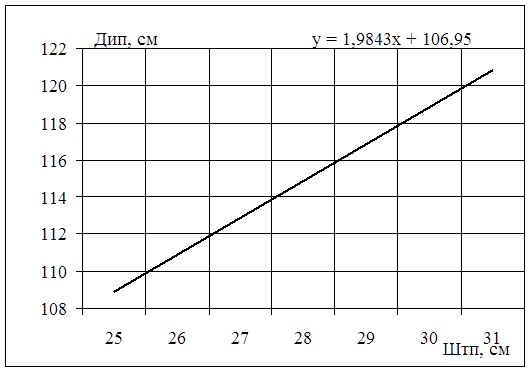

Рисунок П2 – График зависимости предпочтительной длины изделия (Дип) от проекционной ширины изделия по линии талии (Штп) во фронтальной проекции

Рисунок П3 – Номограммы для определения изменения глубины выреза горловины в зависимости от изменения величины плечевого поперечного диаметра Ddп (а) и длины шеи Дш (б)

Приложения для выполнения лабораторной работы № 5

Таблица П7 – Варианты заданий

№ п/п	Вид изделия	Размер фигуры	№ п/п	Вид изделия	Размер фигуры
	Платье	158-92-100		Пальто	170-104-112
	Пальто	164-100-108		Платье	164-104-112
	Костюм с брюками «бриджи»	158-92-108		Костюм с брюками	164-88-104
	Костюм с юбкой	164-96-108		Платье	152-96-104
	Платье	152-88-100		Костюм с юбкой	158-96-104
	Костюм с юбкой	158-96-108		Пальто	170-104-108
	Пальто	170-100-108		Костюм с юбкой-брюками	152-96-100
	Костюм с брюками «бриджи»	176-104-112		Платье	146-96-100
	Платье	152-92-96		Костюм с юбкой	170-100-104
	Костюм с юбкой	146-92-100		Платье	158-96-100

Таблица П8 – Матрица предпочтительных ГСФ женской одежды во фронтальной проекции для фигур третьей группы стройности

№ класса зрительно подобных фигур	Номера ГСФ женской одежды (по таблице 4)

	+	+	+	+	+	+
	+	+	+	+	+	+
	+	+	_	+	_	+
	+	+	_	+	_	_
	+	+	_	_	_	_
	+	+	_	_	_	_
	+	+	_	+	+	+
	+	+	_	_	_	_
	+	+	_	+	_	_
	+	+	_	+	+	+
	+	+	_	+	+	+
Примечание: знаком «+» обозначены предпочтительные варианты ГСФ одежды

Таблица П9 – Матрица предпочтительных ГСФ женской одежды в

профильной проекции для типовых фигур третьей группы стройности

№ класса зрительно подобных фигур

Номера ГСФ одежды (см. табл.)

Таблица П10 – Матрица предпочтительных ГСФ женской одежды в

профильной проекции для типовых фигур второй группы стройности*

№ класса зрительно подобных фигур

Номера ГСФ женской одежды (см. табл. 3.12)

* – для фигур второй группы стройности предпочтительными являются все ГСФ_ФР во фронтальной проекции (см. таблицу П3)

Таблица П11 – Матрица ГСФ_ФР женской одежды во фронтальной проекции

№ ГСФ	Графическое изображение ГСФ изделия	№ ГСФ	Графическое изображение ГСФ изделия

	ГСФ “прямоугольник”.		ГСФ “ два прямоугольника”.
	ГСФ “перевернутая трапеция”.		ГСФ “прямоугольник вверху и трапеция внизу”.
	ГСФ “гиперболоид ”.		. ГСФ “трапеция ”.

Таблица П12– Матрица ГСФ женской одежды в профильной проекции

№ ГСФ_ПР	Графическое изображение силуэтной формы	№ СФ_ПР	Графическое изображение силуэтной формы



		11, 12
Примечание: ГСФ_ПР № 11 и 12 отличаются друг от друга степенью расширения по линии низа «е» в соответствии с эстетическими величинами интервала безразличия (е₁₂ - е₁₁) = 2iб_эст.

Таблица П13 – Параметры предпочтительных вариантов ГСФ

№ п/п	№ Кл.	ГСФ	№ и математические параметры ГСФ	№ п/п	№ Кл.	ГСФ	№ и математические параметры ГСФ

			ГСФ № 11 «гиперболоид» K₁=a/b; K₂=a/e; K₃=a/P_ф;K₄=r/P_ф; K₅=d/P_ф_. К₁Î[0.376;0.395], К₂Î[0.834; 0.875], К₃Î[0.232; 0.244], К₄=0.183, К₅=0.418				ГСФ № 2 «два прямоугольника» К₁= a/с; К₂=d/e; К₃= a/ P_ф; e=d_п.б. К₁=0.601, К₂Î[0.736; 1.261], К₃=0.232.
			ГСФ № 12 «трапеция» K₁=a/b; K₂=e/b; K₃=a/P_ф. К₁Î[0.400; 0.453], К₂Î[0.510; 0.546], К₃=0.232.				ГСФ № 6«прямоугольник вверху и трапеция внизу» K₁=a/c; K₂=e/d; K₃=a/P_ф; K₄=d/P_ф. К₁=0.757, К₂Î[1.293; 1.492], К₃=0.245, К₄Î[0.202; 0.238].
			ГСФ № 1 «прямоугольник» K₁=a/b; K₂=a/P_ф. К₁Î[0.343; 0.451], К₂=0.232.
			ГСФ № 11 «гиперболоид» K₁=a/b; K₂=a/e; K₃=a/P_ф; K₄=r/P_ф; K₅=d/P_ф_. К₁Î[0.423; 0.433], К₂Î[0.817; 0.835], К₃Î[0.234; 0.239], К₄=0.184, К₅=0.353.				ГСФ № 12 «трапеция» K₁=a/b; K₂=e/b; K₃=a/P_ф. К₁Î[0.365; 0.470], К₂Î[0.466; 0.566], К₃=0.234
			ГСФ № 1 «прямоугольник» K₁=a/b; K₂=a/P_ф. К₁Î[0.329; 0.501], К₂=0.228.				ГСФ № 2 «два прямоугольника» К₁= a/с; К₂=d/e; e=d_п.б. К₃= a/ P_ф;

Продолжение таблицы П13


			ГСФ № 6 «прямоугольник вверху и трапеция внизу» K₁=a/c; K₂=e/d; K₃=a/P_ф; K₄=d/P_ф, К₁=0.709, К₂Î[0.925; 1.729], К₃=0.228, К₄Î[0.166; 0.329].
			ГСФ № 1 «прямоугольник» K₁=a/b; K₂=a/P_ф. К₁Î[0.358; 0.473], К₂=0.247				ГСФ № 2 «два прямоугольника» К₁= a/с; К₂=d/e;e=d_п.б. К₃= a/ P_ф; где К₁=0.606, К₂Î[0.590; 1.233], К₁=0.235
			ГСФ № 2 «два прямоугольника» К₁= a/с; К₂=d/e; e=d_п.б. К₃= a/ P_ф; где К₁=0.606, К₂Î[0.621; 1.185], К₃=0.234.				ГСФ № 1 «прямоугольник» K₁=a/b; K₂=a/P_ф. где К₁Î[0.328; 0.427], К₂=0.234.
			ГСФ № 1 «прямоугольник» K₁=a/b; K₂=a/P_ф Где К₁Î[0.344; 0.446], К₂=0.232.				ГСФ № 1 «два прямоугольника» К₁= a/с; К₂= d/e; К₃= a/ P_ф; e=d_п.б где К₁=0.599, К₂Î[0.554; 1.267], К₃=0.232.
			ГСФ № 6 «прямоугольник вверху и трапеция внизу» K₁=a/c; K₂=e/d; K₃=a/P_ф; K₄=d/P_ф, где К₁=0.754,К₂Î[0.984; 1.543], К₃=0.245, К₄Î[0.190; 0.315].				ГСФ № 11 «гиперболоид» K₁=a/b; K₂=a/e; K₃=a/P_ф; K₄=r/P_ф; K₅=d/P_ф_. Где К₁Î[0.460; 0.464], К₂Î[0.891; 0.898], К₃Î[0.243; 0.245], К₄=0.181, К₅=0.322

Продолжение таблицы П13


			ГСФ № 12 «трапеция» K₁=a/b; K₂=e/b; K₃=a/P_ф. Где К₁Î[0.400; 0.453], К₂Î[0.510; 0.547], К₃=0.232.
			ГСФ № 1 «прямоугольник» K₁=a/b; K₂=a/P_ф. где К₁Î[0.333; 0.375], К₂=0.241.				ГСФ № 2 «два прямоугольника» К₁= a/с; К₂= d/e; К₃= a/ P_ф; e=d_п.б. где К₁=0.650, К₂Î[0.904; 1.133], К₃=0.254.
			ГСФ № 1 «прямоугольник» K₁=a/b; K₂=a/P_ф. где К₁Î[0.343; 0.454], К₂=0.239.
			ГСФ № 1 «прямоугольник» K₁=a/b; K₂=a/P_ф. где К₁Î[0.341; 0.470], К₂=0.235.				ГСФ № 2 «два прямоугольника» К₁= a/с; К₂=d/e;e=d_п.б. К₃= a/ P_ф; где К₁=0.612, К₂Î[0.572; 1.276], К₃=0.235.
			ГСФ № 6 «прямоугольник вверху и трапеция внизу» K₁=a/c; K₂=e/d; K₃=a/P_ф; K₄=d/P_ф. где К₁=0.733, К₂Î[1.025; 1.483], К₃=0.235, К₄Î[0.202; 0.308].				ГСФ 12 «трапеция» K₁=a/b; K₂=e/b; K₃=a/P_ф. Где К₁Î[0.410; 0.467], К₂Î[0.523; 0.564], К₃=0.235.

Продолжение таблицы П13


			ГСФ 1 «прямоугольник» K₁=a/b; K₂=a/P_ф. где К₁Î[0.313; 0.461], К₂=0.231.				ГСФ № 2 «два прямоугольника» К₁= a/с; К₂=d/e;e=d_п.б. К₃= a/ P_ф; где К₁=0.608, К₂Î[0.623; 1.299], К₃=0.231.
			ГСФ № 1 «прямоугольник» K₁=a/b; K₂=a/P_ф. где К₁Î[0.334; 0.502], К₂=0.232.				ГСФ № 2 «два прямоугольника» К₁= a/с; К₂= d/e; К₃= a/ P_ф; e=d_п.б. где К₁=0.603, К₂Î[0.467; 1.322], К₃=0.232.
			ГСФ № 3 «перевернутая трапеция» К₁= a/b; К₂= a/P_ф; K₃= e/P_ф где К₁Î[0.427; 0.520], К₂=0.258, К₃Î[0.192; 0.203].				ГСФ № 11«гиперболоид» K₁=a/b; K₂=a/e; K₃=a/P_ф; K₄=r/P_ф; K₅=d/P_ф. Где К₁Î[0.446; 0.465], К₂Î[0.868; 0.915], К₃Î[0.232; 0.245], К₄=0.178, К₅=0.327.
			ГСФ № 12 «трапеция» K₁=a/b; K₂=e/b; K₃=a/P_ф Где К₁Î[0.412; 0.496], К₂Î[0.525; 0.599], К₃=0.232.				ГСФ № 3 «перевернутая трапеция» К₁= a/b; К₂= a/P_ф; K₃= e/P_ф где К₁Î[0.427; 0.520], К₂=0.258, К₃Î[0.192; 0.203].
			ГСФ № 6 «прямоугольник вверху и трапеция внизу» K₁=a/c;K₂=e/d; K₃=a/P_ф; K₄=d/P_ф. где К₁=0.721, К₂Î[0.930; 1.574], К₃=0.232, К₄Î[0.183; 0.327].

Продолжение таблицы П13
