Подвеска автосцепки. Назначение, конструктивные особенности различных типов подвески. Возможные неисправности






Каждый вагон оборудован двумя комплектами комбинированной автосцепки, которые осуществляют механическую сцепку вагонов, соединение воздушных магистралей и электрических цепей вагонов. При вписывании в кривые автосцепка способна перемещаться в горизонтальной плоскости (поперек пути) до 22º (по 11º в каждую сторону), а в вертикальной плоскости до 2,5º. Конструкция автосцепки обеспечивает возможность поворота ее в горизонтальной плоскости на угол до 13º.

Допускается сцеп при несоосности головок по вертикали не более 30 мм.

Составные элементы автосцепки:

· головка автосцепки со сцепным механизмом

· пружинный ударно-тяговый аппарат

· гнездо автосцепки с вертикальным валиком

· подвеска автосцепки

· электроконтактная коробка



Подвеска автосцепки:

Автосцепка располагается под кузовом вагона между двумя хребтовыми балками рамы кузова. Своей хвостовой частью автосцепка соединяется с гнездом. Головная часть автосцепки опирается в свободном состоянии на специальную подвеску, исключающую падение автосцепки на путь.

Примечание.
При сцеплении вагонов головки автосцепок приподнимаются вверх, отрываясь от своих подвесок. В сцепленном состоянии, в состоянии покоя, автосцепки на подвески не опираются, то есть висят только на своих гнездах. Однако в динамике движения при возникновении продольной раскачки вагонов головные части автосцепок будут взаимодействовать со своими подвесками.

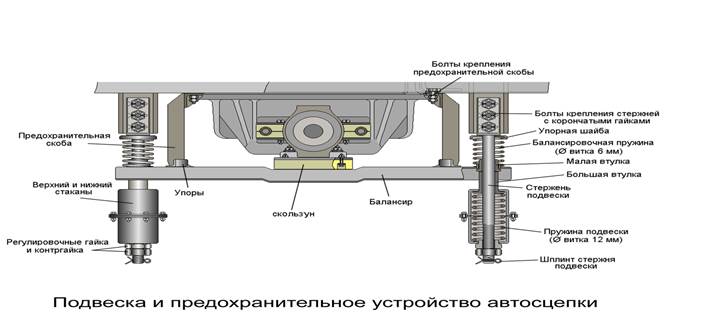

Автосцепка в свободном состоянии опирается на подвеску, состоящую из опорной балки - балансира, двух подвесных штырей и пружин. Опорная балка, на которой находится автосцепка (а при прохождении кривых и перемещается по ней), штампована из листовой стали, имеет омегообразное сечение. В средней части балансир имеет выемку (лоток) длиной 230 мм и глубиной 5 мм для центрирования автосцепки и предотвращения сдвига ее в крайнее положение при прохождении вагоном кривых малых радиусов.

Свободная автосцепка концевого вагона, опираясь на балансир подвески, при движении плавно перемещается вверх и вниз, так как балансир находится между пружинами подвески. Из-за того, что нижняя пружина заключена в стакан, ее распрямление ограничено, что почти полностью исключает раскачку автосцепки при движении вагона.

В случае обрыва одного или двух штырей подвески свободная автосцепка концевого вагона опустится на предохранительную П-образную скобу, выполненную из уголка с размерами 50х50х5 мм. Скобу укрепляют на раме кузова четырьмя болтами. Для ограничения поворота свободной автосцепки и предотвращения удара о предохранительную скобу к балансиру приваривают упоры.

Составные элементы подвески автосцепки:

· стальная плита, которая крепится к специальной площадке в нижней передней части хомута ударно-тягового аппарата при помощи двух болтов

· деревянный буковый или текстолитовый скользун, крепящийся к плите четырьмя болтами

· балансир, изготовленный из листовой стали толщиной 4 мм

· втулка верхняя, вваренная в балансир

· втулка промежуточная, впрессованная в верхнюю втулку и выступающая сверху из нее на 10÷12 мм для направления верхней пружины

· втулка нижняя (опорная), находящаяся своей дисковой частью внутри стакана, а втулочной частью выступающая из него сверху

· пружина нижняя внутри разъемного стакана, на которую нижней втулкой опирается балансир

· разъемный стакан

· гайка

· контргайка

· стержень подвески

· головка стержня подвески

· кронштейн, приваренный к раме кузова вагона
