Токи р-n перехода




Выше было рассмотрено диффузионное перемещение через р–п переход дырок и электронов. Этот поток носителей представляет собой диффузионный ток:



I диф = Ipp + Inn, (3)



где Ipp– ток, образованный дырками области р–типа;

I nn – ток, образованный электронами области n типа.

Поле р–п перехода, являясь тормозящим для основных носителей, а для неосновных носителей ускоряющее. Под воздействием его не основные носители перемещаются в смежную область. Их поток представляет собой дрейфовый ток:

I др =I pn + Inp, (4)

где I рn, –ток, образованный дырками области n–типа;

I np–ток, образованный электронами области р–типа.

В отсутствии внешнего электрического поля:

Iдиф = I др (5)

Для случая равновесия обозначим I диф =I од, а I др =I o и тогда

I oд = I о (6)

Следует заметить, что диффузионный и дрейфовый токи направлены в противоположные стороны, поэтому результирующий ток через р–п переход равен 0.В условиях динамического равновесия через р–п переход переходят только те свободные носители, энергия которых выше высоты потенциального барьера.

Влияние внешнего напряжения на р–п переход.

Прямое включение – источник напряжения подключен знаком «плюс» к области р–типа и «минусом» к области n–типа. Обратное включение противоположно прямому. При прямом включении электрическое поле источника напряженностью Enp направленo навстречу контактному полю Е и результирующая напряженность будет равна Е 1 = Е – Enp.Уменьшение напряженности поля вызовет уменьшение высоты потенциального барьера на величину прямого напряжения источника U пр= +U (см.рис.5 и 6):

Dj 1 = Dj – Uпр (7)



Уменьшение высоты потенциального барьера приводит к увеличению числа основных носителей через р-n переход, т.е. к увеличению диффузионного тока:

I диф = I од . (8)

Так как I од = Iо, то можно записать

I диф = Io (9)

На величину дрейфового тока изменение высоты потенциального барьера не влияет, он остается таким же, как и в условиях равновесия. Поэтому результирующий ток через р–п переход, называемый прямым, c учетом (.9) будет равен:

Iпр= Iдиф –Iо = Io () (10)



Рис.6 Прямое и обратное включение p-n -перехода.

При прямом включении уменьшается ширина р-n перехода, а при обратном включение р-n перехода, ширина перехода увеличивается (см. рис.6 б)) Рассуждая аналогично можно заключить, что в этом случае результирующий ток, называемый обратным, будет равен:

I об = I o ()… (11)

При некотором значении обратного напряжения диффузионный ток станет равен нулю, через р–п переход будет протекать только дрейфовый ток. Его величина незначительна, т.к. концентрация не основных носителей мала. Поскольку ток, образованный движением не основных носителей зависит от тепловой генерации пар носителей, его называют также тепловым. Тепловой ток называют также током насыщения, так как это предельное значение обратного тока при возрастании обратного напряжения.При обратном включении ширина р п перехода увеличивается.

Электроёмкость р–п перехода.

По обе стороны границы p-n перехода расположены атомы донорной и акцепторной примесей и образуют отрицательные и положительные пространственные заряды. Если к p-n переходу приложить напряжение, то в зависимости от его величины будет изменяться его ширина, а, следовательно, и пространственный заряд. В этой связи p-n переход можно рассматривать как две пластины конденсатора с равными по величине, но противоположными по знаку заряду, т.е. p-n переход обладает электроемкостью. Различают барьерную и диффузионную электроемкость. Барьерная электроемкость определяется:

, , (12)



где Qоб – объёмные заряды, образованные ионизированными атомами акцепторной примеси; Uоб – обратное напряжение.

Значении p-n перехода в прямом направлении из каждой области в смежную инжектируются неосновные для нее носители заряда. Это связано с диффузией зарядов при понижении потенциального барьера. Если слои тонкие, то около границы p-n перехода возникает избыточная концентрация неосновных носителей. Чтобы нейтрализовать этот заряд из прилегающих слоев отсасываются основные носители. Следовательно, в каждой области у границы p-n перехода возникают равные по значению, но противоположные по знаку заряды Qдиф. Электроемкость, которая связана с изменением инжектированных носителей при изменении напряжения, называют диффузионной. Эта электроемкость увеличивается с увеличением прямого тока, а барьерная электроемкость увеличивается при увеличении обратного тока. При расчетах p-n перехода при прямом включении учитывают Сдиф, а при обратном Сδ.

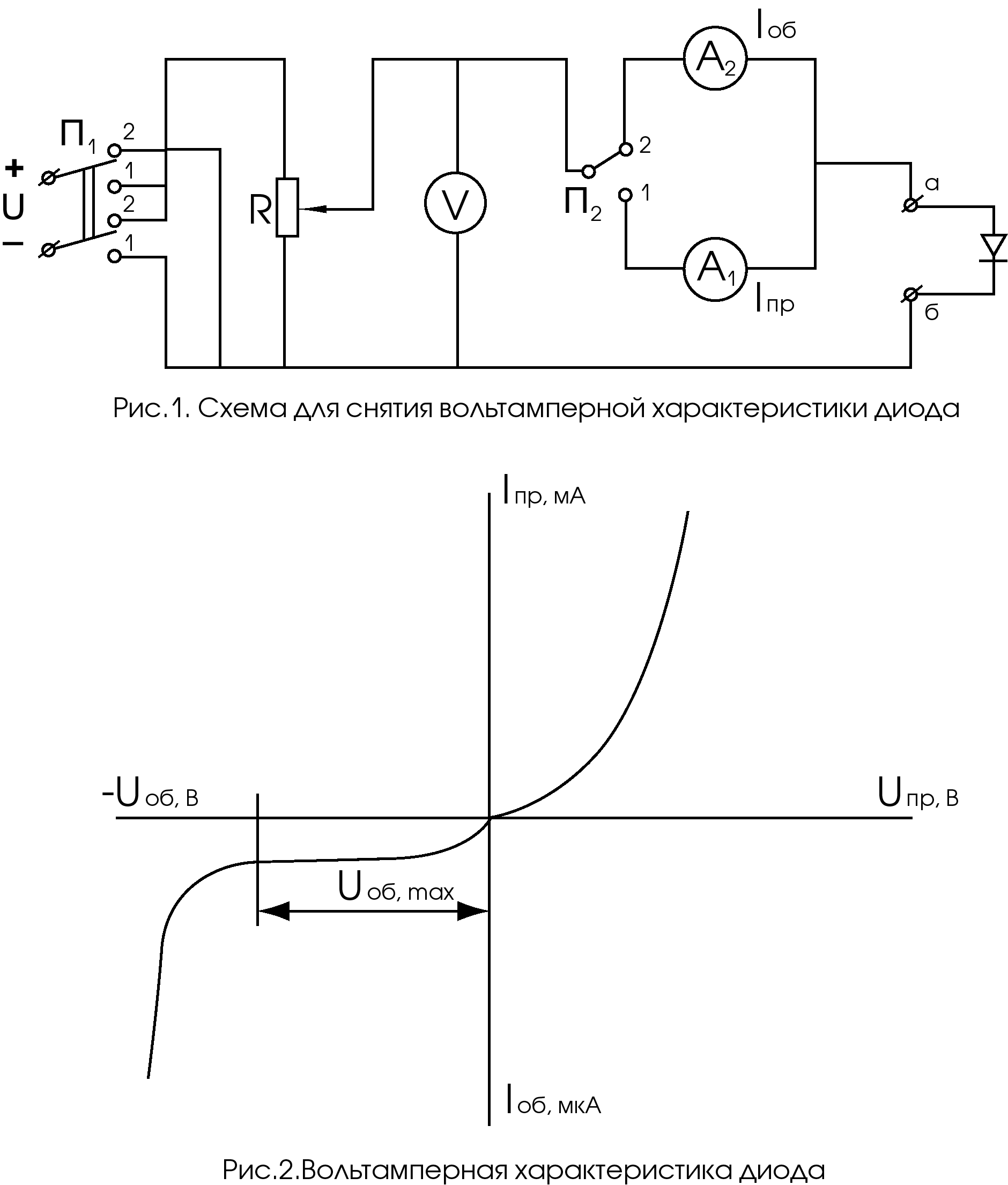

Вольтамперная характеристика р–п перехода.

Это зависимость тока проходящего через рп переход от приложенного к нему напряжению:

I = ¦(U) (рис.7.)


:





Рис. 7. Вольтампермерная характеристика диода

Вольтамперная характеристика (ВАХ) - это зависимость электрического тока, протекающего через диод от напряжения, приложенного к диоду. Прямой ток резко растет при небольших положительных напряжениях (UnpB). Но этот ток не должен превышать максимального значения, т.к. в противном случае произойдет перегрев диода и он выйдет из строя. Максимальное обратное напряжение определяется конструкцией диода и находится в интервале 10В ÷ 10кВ.
