Исследование выпрямительного диода

А б

Рис. 13 Линеаризованная ВАХ стабилитрона (а) и схема его замещения (б).

Расчёты погрешностей.

Относительная погрешность расчета, моделирования и натурного эксперимента при определении каждого параметра находится в процентах по формуле:

δ_А=(ΔА/A)*100%,

где ΔА-абсолютная погрешность;

A-значение измеряемого параметра.

Погрешности возникают при расчете, определении погрешностей отсчета на экране дисплея и погрешностей измерительных приборов при проведении натурных экспериментов. Для повышения точности отсчетов при прямых измерениях по экрану дисплея или с помощью измерительного прибора, целесообразно значение каждого параметра повторять,примерно, три раза и в формулу для расчета относительной погрешности подставлять средние значения. В таком случае:

ΔА= (ΔА₁+ ΔА₂+ ΔА₃)/3;

А= (А₁+ А₂+ А₃)/3,

где ΔА₁, ΔА₂,ΔА₃ - погрешности отдельных замеров;

А₁, А₂,А₃ - значения отдельных замеров определяемого параметра.

При проведении косвенных измерений для определения результирующей абсолютной погрешности необходимо пользоваться дифференциалами функций. Дифференциалы некоторых функций (<А) указаны в табл.1.

Таблица 1

ФФункция	ΔА
yy=x1+ x2	±(Δx1+ Δx2)
yy=x1- x2	± (Δx1+ Δx2)
yy=k* x	±k*Δx
yy=x1* x2	± (x2*Δx1+ x1*Δx2)
yy=x1/ x2	± (x2*Δx1+ x1*Δx2)/ x2^2

4.Порядок выполнения работы

4.1.1.Анализ схемы

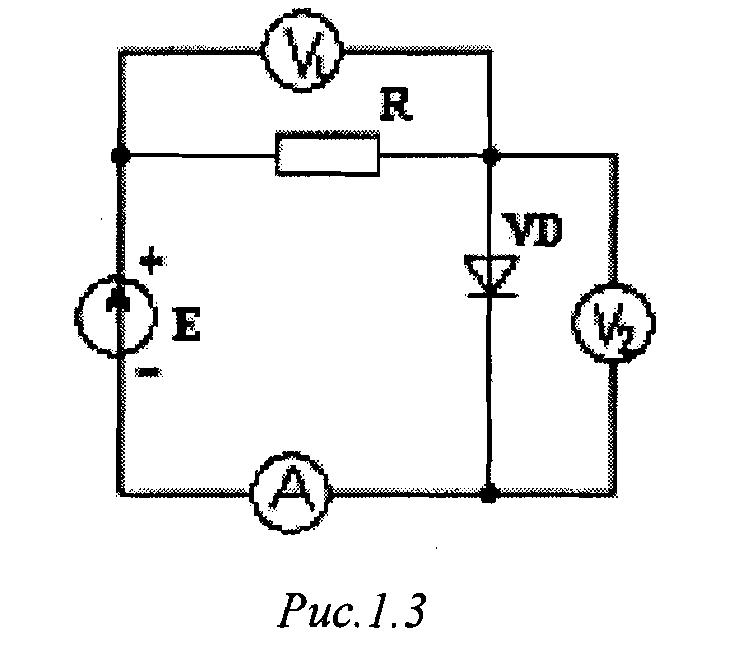

Согласно указанию преподавателя тип диода и значение сопротивления резистора R установить в соответствии со своим вариантом (Таблица 1.1).. Собрать Включить схему и, устанавливая Э.Д.С. в пределах от Е=0,4 В до 1 В с шагом 0,1 В, а от 1,0 В до 2,0 В с шагом 0,2 В, снять показания всех приборов. Занести все изме­ренные значения в соответствующие столбцы в таблицу 1.2. и построить вольтамперную характеристику исследуемого диода.

Рис 14
