Выпрямительные диоды. Типы полупроводниковых диодов

Параметры диодов.

Типы полупроводниковых диодов.

Параметры, характеристики выпрямительных диодов.

Полупроводниковый диод – это полупроводниковый прибор с одним р–п переходом и двумя омическими контактами. Он чаще всего образуется между двумя полупроводниками р –и п –типа, иногда между полупроводником и металлом.

Одна из областей (низкоомная) является эмиттером, другая (высокоомная) –базой.

Максимально допустимый ток, постоянное прямое напряжение, максимально допустимое обратное напряжение, максимально допустимый обратный ток, дифференциальное сопротивление.По типу р–п перехода диоды делят на два класса: точечные и плоскостные.По назначению и принципу работы диоды бывают следующих типов: выпрямительные, стабилитроны (стабилизаторы напряжения), вариканты, туннельные, и др.

Условное обозначение туннельных диодов в электрических схемах

В выпрямительных диодах используется свойство односторонней проводимости p-n перехода. Такие диоды применяются в качестве вентилей, которые пропускают переменный ток только в одном направлении. Принцип работы таких приборов будет рассмотрен в работе «Источники вторичного питания».

. Варикап .

Этот полупроводниковый прибор предназначен для работы в качестве конденсатора переменной емкости. Условное графическое обозначение варикапа в электрических схемах

Работа варикапа в режиме конденсатора объясняется следующим образом. Если подать на варикап обратное напряжение, то барьерная электроемкость варикапа уменьшается при увеличении напряжения и наоборот. Варикапы используются для электрической настройки колебательных контуров.

Туннельные диоды.

Условное обозначение туннельных диодов в электрических схемах:

Ткие диоды изготовляются на основе вырожденного полупроводника, т.е. из такого материала, содержание примесей в котором очень велико. Вследствие высокой концентрации примесей удельные сопротивления областей р–и n типа очень малы, а ширина р–n перехода составляет примерно 0,02 мкм, что в сто раз меньше, чем в других полупроводниковых диодах. Напряженность электрического поля в таких р–n переходах достигает огромной величины – до 10⁶ В/см.

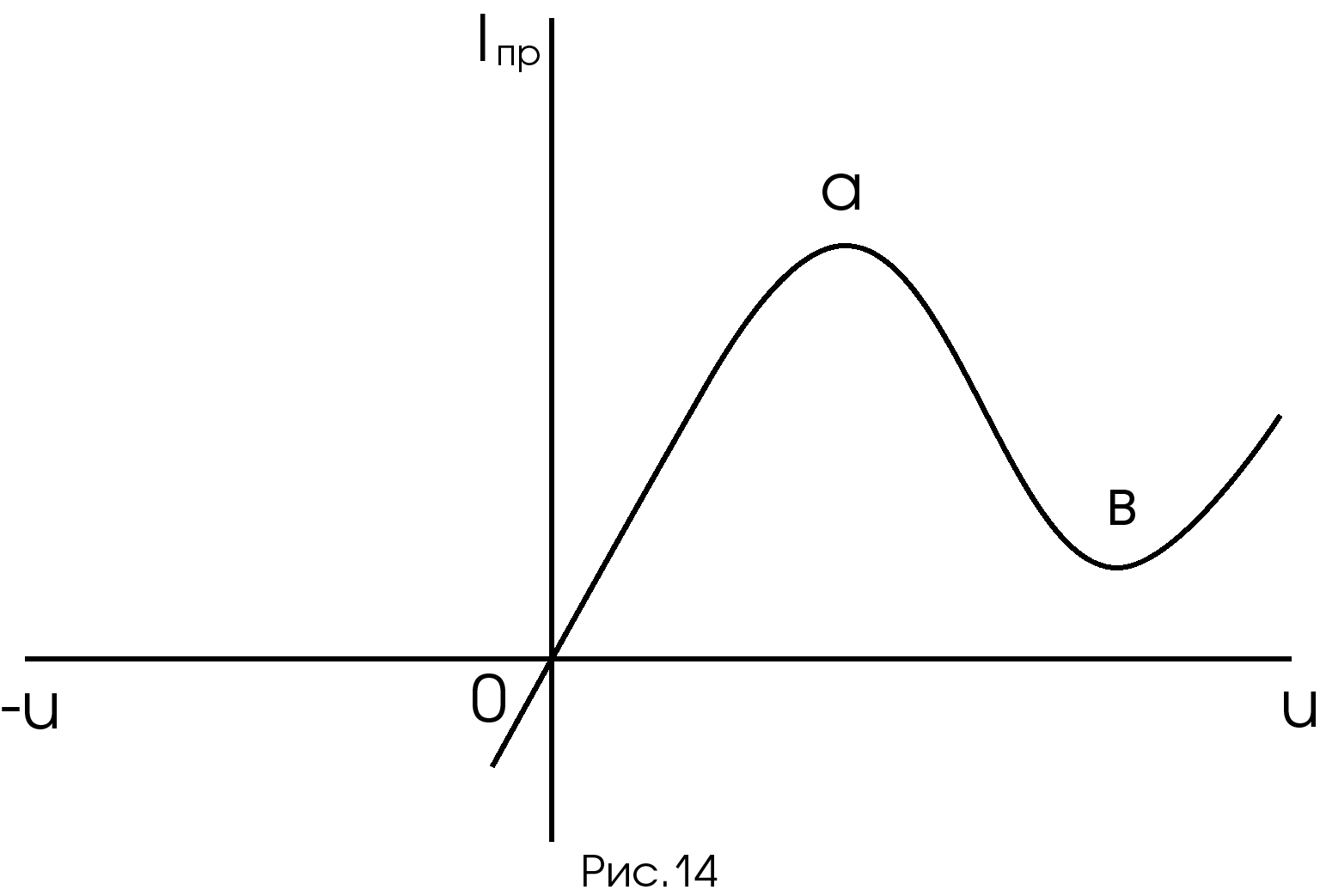

Рис.9 Вольтамперная характеристика тунельного диода

На вольтамперной характеристике туннельного диода наблюдают следующие участки:

- рост электрического тока до максимального значения (точка «а»);

- снижение электрического тока до минимального значения (точка «В»);

- рост электрического тока от точки минимального значения (до уровня точка «а»).

Из рисунка 9 следует, что на участке «ав» рост напряжения соответствует «отрицательному приращению» электрического тока. В этом случае говорят об «отрицательном» сопротивлении (-R) или «отрицательном значении дифференциальной проводимости (). Благодаря своей своеобразной ВАХ, туннельные диоды используют в качестве быстродействующих переключающих устройств, для усиления и генерирования электрических сигналов.
