Методические указания к выполнению работы. Лабораторная работа. Исследование биполярного транзистора

Рабочее задание

Лабораторная работа. Исследование биполярного транзистора

Контрольные вопросы

2.4.1 Какая ВАХ стабилитрона является рабочей: прямая или обратная?

2.4.2 Какой участок ВАХ стабилитрона является рабочим: пологий или крутой?

2.4.3 Как включаются стабилитрон и нагрузка в простейшем стабилизаторе напряжения: параллельно или последовательно?

2.4.4 Как строится ВАХ параллельного соединения стабилитрона и сопротивления нагрузки?

2.4.5 В чем смысл коэффициента стабилизации?

2.4.6 Как связан коэффициент стабилизации с дифференциальным сопротивлением стабилитрона?

2.4.7. Как выглядит ВАХ двух последовательно соединённых

стабилитронов?

2.4.8. Как выглядит ВАХ двух встречно-последовательно соединённых

стабилитронов?

2.4.9. Можно ли включать стабилитроны последовательно?

2.4.10. Можно ли включать стабилитроны параллельно?

2.4.11. В каком соотношении должны быть токи стабилитрона и нагрузки?

2.4.11. В каком соотношении должны быть напряжения источника и напряжение стабилизации?

Цель работы:

- снятие входных и выходных ВАХ биполярного транзистора;

- графическое определение h- параметров транзистора.

3.1.1 Снять и построить входную характеристику транзистора

I_б = f(U_бэ) при коллекторном напряжении U_кэ =0В.

3.1.2 Снять и построить входную характеристику транзистора

I_б = f(U_бэ) при коллекторном напряжении U_кэ =5В.

3.1.3 Снять и построить входную характеристику транзистора

I_б = f(U_бэ) при коллекторном напряжении U_кэ =10В.

3.1.4 Снять и построить семейство выходных характеристик транзистора I_к =f(U_кэ) при изменении базового тока от 0 до 100 мкА.

3.2.1 Установить печатную плату ЕВ – 111, которая содержит схему на рисунке 2.1, в стенд PU 2000 от DEGEM system.

3.2.2 Измерить сопротивления резисторов Rv1, R4, R5.

3.2.3 Собрать схему для снятия входной характеристики I_б = f(U_бэ) транзистора при напряжении на коллекторе U _кэ = 0В (см. рисунок 3.1),

3.2.4 При помощи переменного резистора Rv1 изменять базовый ток с интервалом 10 мкА, измеренные значения напряжения базы U_бэ занести в таблицу 3.1.

Рисунок 3.1 – Схема для снятия входной характеристики биполярного транзистора при напряжении на коллекторе, равном нулю

Таблица 3.1

Iб, µA
Uбэ, В

3.2.5 Собрать схему для снятия входных характеристик I_б =f(U_бэ) биполярного транзистора при фиксированных напряжениях на коллекторе U_кэ =5В и U_кэ =10В (см. рисунок 3.2).

3.2.6 С помощью регулятора источника питания PS-1 установить коллекторное напряжение U_кэ =5В.

3.2.7 При помощи переменного резистора Rv1 изменять базовый ток, измеренные значения напряжения базы U_бэ заносить в таблицу 3.2.

3.2.8 С помощью регулятора источника питания PS-1 установить коллекторное напряжение U_кэ =10В.

3.2.9 При помощи переменного резистора Rv1 изменять базовый ток, измеренные значения напряжения базы U_бэ заносить в таблицу 3.2.

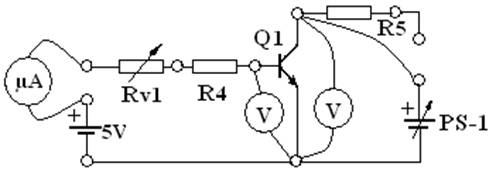

Рисунок 3.2 – Схема для снятия входных характеристик биполярного транзистора при напряжениях на коллекторе 5В и 10В

Таблица 3.2

Iб, µA
Uбэ, В при Uкэ =5 В
Uбэ, В при Uкэ =10 В

3.2.10 Собрать схему для снятия выходной характеристики

I_к =f(U_кэ) транзистора при токе базы, равном нулю (см. рисунок 3.3).

3.2.11 С помощью регулятора источника питания PS-1 изменять коллекторное напряжение от нуля до 9В с интервалом 1В, значения тока коллектора занести в таблицу 3.3.

3.2.12 Собрать схему для снятия выходных характеристик I_к =f(U_кэ) транзистора при фиксированных токах базы (см. рисунок 3.4).

3.2.13 При помощи переменного резистора Rv1 установить базовый ток 20мкА, с помощью регулятора источника питания PS-1 изменять коллекторное напряжение от нуля до 9В с интервалом 1В, значения тока коллектора занести в таблицу 3.3.

Рисунок 3.3 – Схема для снятия выходной характеристики транзистора при

токе базы, равном нулю

3.2.14 Снять характеристики I_к =f(U_кэ) при заданных токах базы.

Рисунок 3.4 – Схема для снятия семейства выходных характеристик биполярного транзистора при заданных токах базы

Таблица 3.3

Iб, µA	Iк, mА при Uкэ=1В	Iк, mА при Uкэ=2В	Iк, mА при Uкэ=3В	Iк, mА при Uкэ=4В	Iк, mА при Uкэ=5В	Iк, mА при Uкэ=6В	Iк, mА при Uкэ=7В	Iк, mА при Uкэ=8В	Iк, mА при Uкэ=9В
