Методические указания к выполнению работы. 4.1.1 Снять и построить ВАХ тиристора Iа=f(Uак) при значениях управляющего тока от 1 до 10мА




Рабочее задание

4.1.1 Снять и построить ВАХ тиристора Iа=f(Uак) при значениях управляющего тока от 1 до 10мА

4.1.2 Измерить величину анодного тока удержания.



4.2.1 Установить печатную плату ЕВ – 112, которая содержит схему для исследования тиристора, в стенд PU 2000 от DEGEM system.

4.2.1 Измерить сопротивления переменных резисторов RV2 и P1, а также резисторов R8, R9 и R10.

4.2.2 Собрать схему для снятия вольтамперной характеристики тиристора Iа = f(Uак) с нагрузкой в цепи анода (R8 + R9 + P1), показанную на рисунке 4.1.

4.2.3 Установить напряжение источника питания PS-1, равным 10В.

4.2.4 Установить максимальное значение переменного резистора RV2.

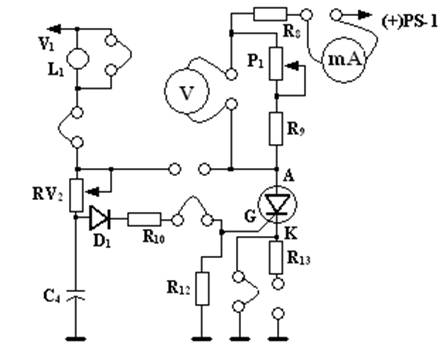

Рисунок 4.1 – Схема для снятия В-А характеристики тиристора



4.2.5 Установить максимальное значение переменного резистора -потенциометра Р1.

4.2.6 Постепенно повышать ток управляющего электрода путём уменьшения сопротивление переменного резистора RV2. В момент включения тиристора вольтметр начнёт показывать падение сопротивления на нагрузке. Нужно зарегистрировать показания миллиамперметра в этот момент времени, т.е. включающий ток управляющего электрода Iуэ.

Таблица 4.1

Сопротивление нагрузки, Ом 1 2 3
Включающий ток, мА
Напряжение Uак

4.2.7 Измерить напряжение между анодом и катодом тиристора Uак, показания приборов занести в таблицу 4.1.

4.2.8 После включения тиристора разомкните цепь управляющего электрода и убедитесь в том, что при этом тиристор остаётся в включённом состоянии. Для отключения тиристора нужно разомкнуть анодную цепь либо уменьшить напряжение источника PS-1.

4.2.9 Изменяя в сторону уменьшения сопротивление нагрузки, получить несколько значений включающего тока управляющего электрода Iуэ и напряжения Uак при различных значениях нагрузки.

4.2.10 Для измерения величины анодного тока удержания собрать схему, показанную на рисунке 4.2.

Рисунок 4.2 – Схема для измерения тока удержания тиристора



4.2.11 Постепенно уменьшая напряжение источника питания PS-1 с помощью регулятора, нужно зарегистрировать показание миллиамперметра

перед моментом отключения тиристора. Оно будет равно току удержания тиристора Iуд.
