Контрольные вопросы

Расчетное задание

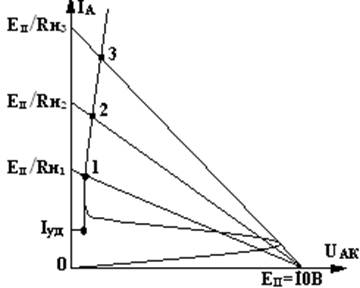

4.3.1 Построить ВАХ тиристора: провести 3 нагрузочные линии, соединяя точку 10В на оси напряжения с точками Е_П /R_Н1; Е_П /R_Н2; Е_П /R_Н3 на оси тока. На нагрузочные линиях нанести точки 1, 2, 3, на расстояниях от оси тока соответственно U_ак1, U_ак2, U_ак3. Нанести точку с координатами U_{ак 1}; I_уд. Соединить полученные точки и получить восходящую часть характеристики, нижнюю часть характеристики снять не представляется возможным и её нужно прочертить так, как показано на рисунке 4.3.

Рисунок 4.3 – Построение характеристики тиристора

4.4.1 Принцип действия тиристора, физические процессы в четырёхслойной структуре с тремя р-n переходами.

4.4.2. Изобразите вольтамперные характеристики тиристора при различных значениях управляющего тока.

4.4.2 Почему тиристор не отключается при отключении тока управляющего электрода.?

4.4.3 Каким образом можно прервать анодный ток тиристора?

4.4.4 От чего зависит величина анодного тока тиристора?

4.4.5 Можно ли регулировать величину анодного тока изменением управляющего тока?

4.4.6 Каким образом может включаться тиристор в цепь нагрузки?

4.4.7 В каких устройствах используются тиристоры?

6 Лабораторная работа. Исследование полевого транзистора с управляющим р-n переходом

Цель работы

- исследование вольтамперных характеристик и сопротивления канала полевого транзистора с управляющим р-n переходом.

6.1 Рабочее задание:

6.1.1 Снять семейство стоковых характеристик полевого транзистора.

6.1.2 Снять семейство стоко-затворных характеристик полевого транзистора.

6.1.3 Измерить сопротивление канала полевого транзистора.

6.2.1 Установить печатную плату ЕВ – 112, которая содержит схему для исследования полевого тарнзистора, в стенд PU 2000 от DEGEM system.

6.2.3. Измерить сопротивления резисторов R₁, R₂, R₃, R₄, RV1.

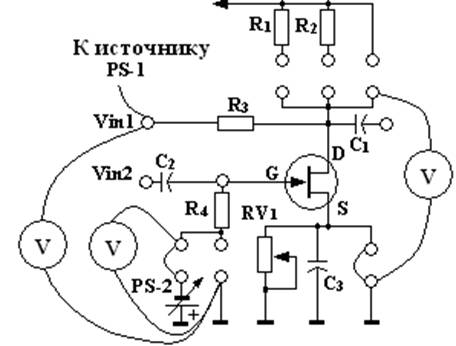

6.2.3. Собрать схему для снятия стоковых характеристик I_с = f(U_си), показанную на рисунке 6.1.

Рисунок 6.1 – Схема для снятия характеристик полевого транзистора

6.2.4 Устанавливая фиксированные напряжения на затворе U_зи, снимать зависимости тока стока от напряжения на стоке I_с = f(U_си.), изменяя напряжение источника PS-1. Данные заносить в таблицу 6.1.

Таблица 6.1

Uзи, В	Iс при Uси =0,1В	Iс при Uси =0,5В	Iс при Uси =1В	Iс при Uси =2В	Iс при Uси =5В	Iс при Uси =10В
-0,5
-1,0
-1,5
-2,0

6.2.5 Устанавливая фиксированные напряжения на стоке U_си, снимать зависимости тока стока от напряжения на затворе I_с = f(U_зи.), изменяя напряжение источника PS-2. Данные заносить в таблицу 6.2.

Таблица 6.2

Uси,в	Iс при Uзи = =0 В	Iс при Uзи = =-0,25В	Iс при Uзи = =-0,5В	Iс при Uзи = =-1В	Iс при Uзи = =-2В	Iс при Uзи отсечки.
0,5

6.2.6 Измерить напряжение U_зи отсечки, при котором прекращается стоковый ток.

6.2.7 Собрать схему для измерения сопротивления канала исток-сток, показанную на рисунке 6.2.

6.2.8 Установить напряжение источника PS-1, равным 10В, снимать показания вольтметров. Данные заносить в таблицу 6.3.

Таблица 6.3

Uзи, В	0 В	-0,25В	-0,5В	-1В	-2В	Uзи отсечки.
Uси
Rси

Рисунок 6.2 – Схема для измерения сопротивления канала исток-сток
