Схемы привязки околоствольных дворов к главным примыкающим выработкам. Увязка околоствольных дворов с поверхностным комплексом

В зависимости от горно-геологических условий и в первую очередь схемы вскрытия околоствольные дворы могут иметь различные схемы привязки к главным примыкающим выработкам, что наглядно иллюстрируется рис. 11.6.

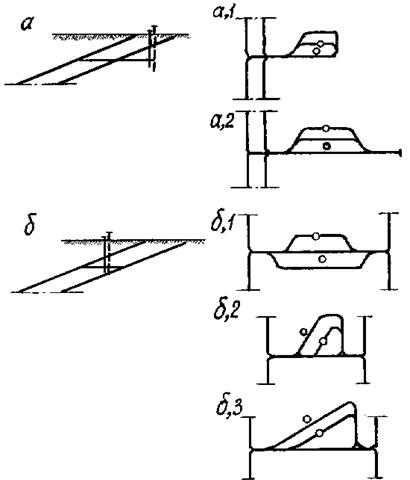

Рисунок 11.6 – Схемы привязки околоствольных дворов к главным примыкающим выработкам

При вскрытии свиты пластов (пласта) квершлагом со стороны лежачего бока (рис. 11.6, а) или висячего могут применяться либо петлевые (а, 1), либо тупиковые (а, 2) околоствольные дворы с односторон­ним поступлением в них грузов.

При расположении вертикальных стволов на квершлаге между пластами (рис. 11.6, б) могут встречаться самые различные схемы привязки в зависимости от длины квершлага и ориентировки транспортных ветвей. При большом расстоянии между пластами желательно (если это возможно по ориентировке ветвей) иметь околоствольный двор параллельного типа (б, 1) с тем, чтобы максимально использовать длину квершлага в качестве транспортной ветви околоствольного двора. Уместно отметить, что длина современных дворов составляет 200..300 м и более.

Если же расстояние между пластами по квершлагу меньше указанных значений, то необходимо применять другие схемы привязки и, следовательно, другие схемы околоствольных дворов, а именно: круговые перпендикулярные (б, 2), диагональные (б, 3) и петлевые (б, 4) или тупиковые (б, 5).

При вскрытии одиночного пласта вертикальными стволами без до­полнительных вскрывающих выработок главной примыкающей выработкой будет являться главный штрек с двусторонним поступлением составов в околоствольный двор. В таких случаях возможно применение одной из схем привязки, приведенных на рис. 11.6 (б, 1, б, 2 и б, 3).

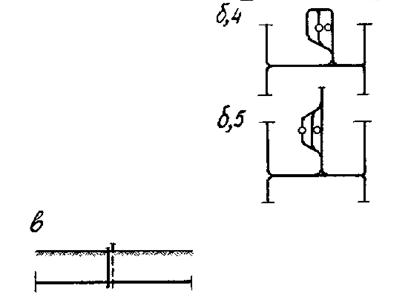

Продолжение рис. 11.6 – Схемы привязки околоствольных дворов к главным примыкающим выработкам

Рисунок 11.7 – Схема увязки околоствольного двора с поверхностным комплексом 1 – блок главного ствола; 2 – блок вспомогательного ствола

Во всех случаях околоствольный двор должен быть увязан с поверхностным комплексом шахты. Это значит, что ось клетевого подъёма по ходу движения вагонеток, определяемая ситуационным планом расположения блоков на поверхности, должна точно совпадать с осью входной ветви клетевого ствола в околоствольном дворе. Такая увязка двора с поверхностным комплексом приведена на рис. 11.7.
