XIII. Непрерывно работают все МК

или пополняемая утечка из НМ работой М/К.

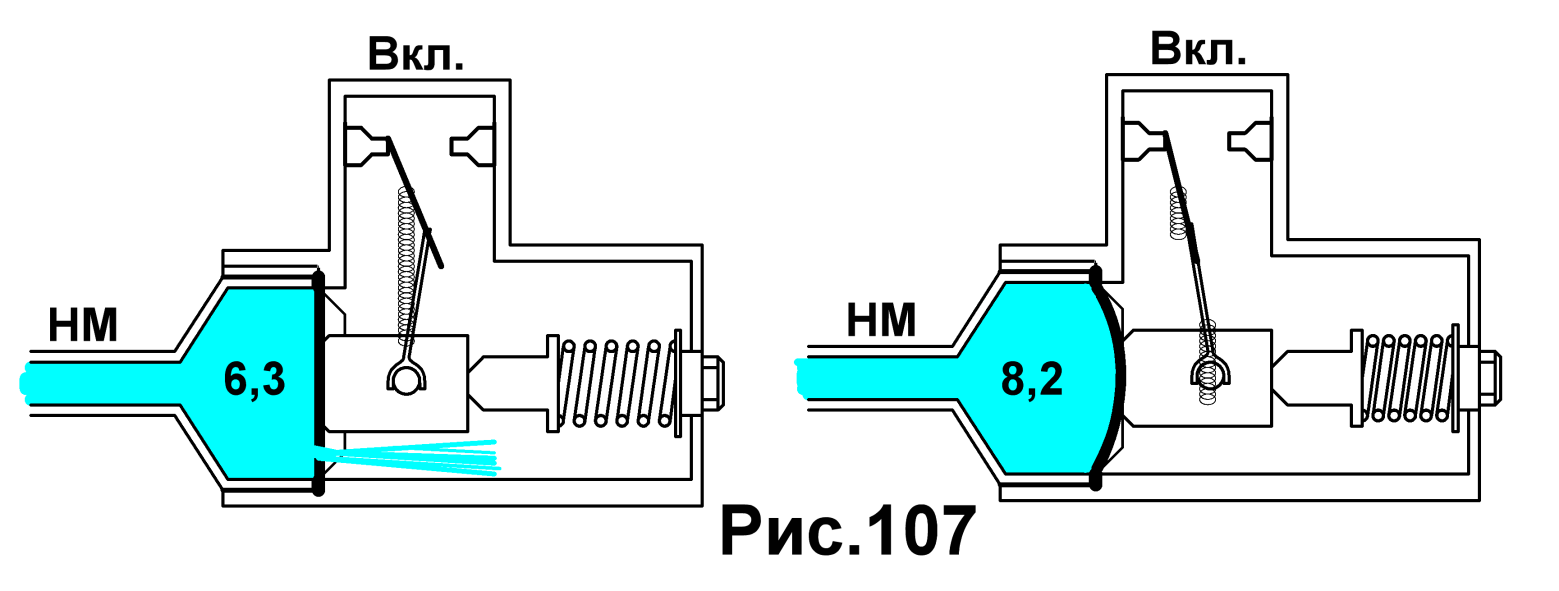

При снижении давления в НМ до 6,3 атм. регулятор давления АК включается,

а при повышении до 8,2 атм. отключается. (Рис.116)

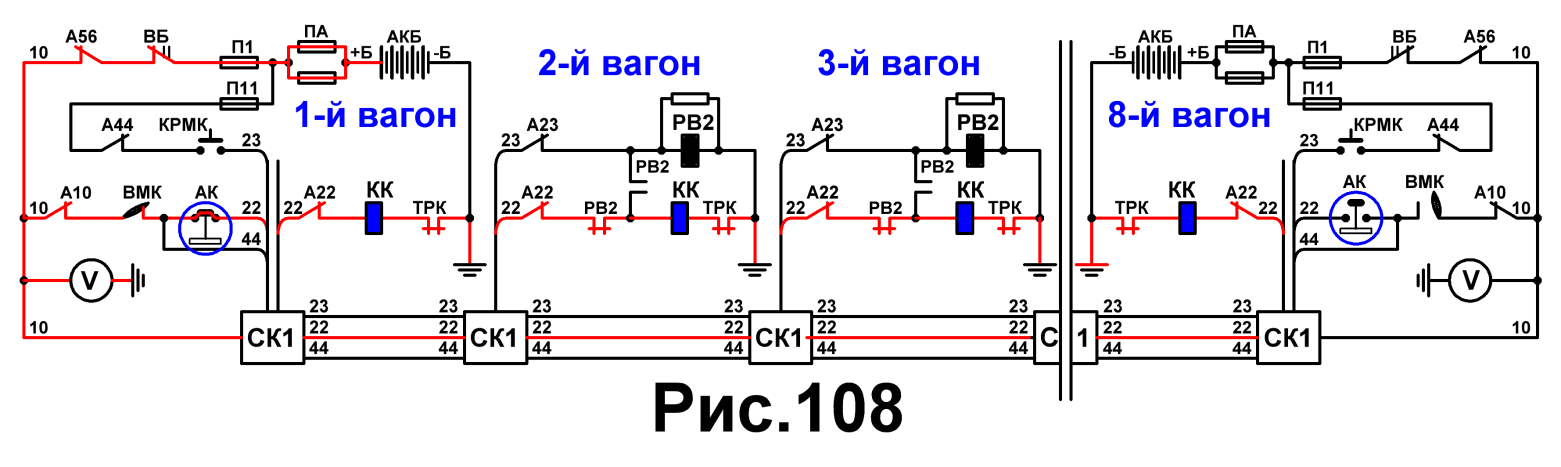

Схема нормальной работы цепи управления М/К ( Рис.117 )

Причины вызывающие непрерывную работу М/К:

1). Разрыв диафрагмы АК,

2). Излом отключающейпружины АК, (Рис.118)

3). Излом трубопровода НМ.

При данных неисправностях регулятор давления АК никогда не отключится

при достижении давления в НМ 8,2 атм., а следовательно давление будет

возврастать и при достижении 9,2 атм. сработает предохранительный

клапан на одном из вагонов и воздух из НМ будет уходить в атмосферу (Рис.119)

Работа всех М/К будет пополнять утечку из предохранительного клапана и

давление в НМ установится в пределах 6,5-7,0 атм. а следовательно будет

непрерывная работа М/К.

Машинист, при работе на подвижном составе, обязан следить за давлением

в НМ и ТМ по двухстрелочному монометру не допуская отклонения от нормы.
