Кривые Жуковского. Понятие о 1-ом и 2-ом режимах полета

Кривыми Жуковского называется график, на котором изображены в одной системе координат две кривые. На вертикальной оси откладывается тяга, на горизонтальной — скорость полёта. Эти кривые обычно рассматривают применительно к горизонтальному полету. Нижняя кривая отражает потребную тягу для горизонтального полета относительно скорости полёта. Кривые Жуковского строятся для каждой высоты полета. С помощью кривых можно решить ряд важных задач по определению летных характеристик самолета (рис.4).

Рис.4 Кривые Жуковского

Как видно на графике (рис.4), наивыгоднейшая скорость V_нв соответствует минимальной тяге. Верхняя кривая отражает максимальную тягу силовой установки в зависимости от скорости полета. Точка пересечения двух кривых является точкой максимальной скорости горизонтального полёта.

При снижении тяги двигателя верхняя кривая опускается вниз, и мы увидим уже 2 точки пересечения кривых (рис.5), которые соответствуют двум скоростям, которые располагаются по разные стороны от точки V_нв. То есть ЛА может лететь с заданной тягой на некоторой V большей V_нв и на некоторой V меньшей V_нв.

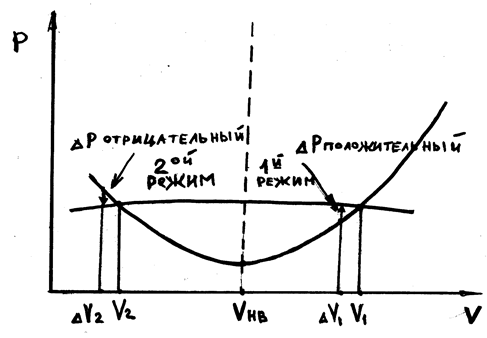

Рис.5 Иллюстрация 1 и 2 режимов полета.

При некотором снижении скорости полета от V₁ на DV₁ возникает остаток тяги DP₁, который стремится вернуть самолёт в исходный режим, т.е. разогнать до скорости V₁. При таком же снижении скорости на DV₂ от скорости V₂ наблюдается недостаток тяги DP₂ — и самолёт ещё больше теряет скорость, т.е. тормозится, и для восстановления исходного режима полёта требуется немедленное увеличение тяги для того, чтобы превысить DP₂ — фактически, как говорят пилоты, самолёт висит на тяге. Полёт на V менее V_нв требует повышенного внимания к скорости и постоянного импульсного управления тягой.

Полёт на V более V_нв называется полётом на 1-ом режиме, а полёт на V менее V_нв — полётом на 2-ом режиме. Границей 1-го и 2-го режима полёта является V_нв.

Полёт на 2-ом режиме сопряжён с повышенной опасностью, так как происходит вблизи V срыва и может выполняться только на самолёте с большим запасом тяги и с высокой приёмистостью двигателя. Техника выполнения полета требует специальной тренировки. На лёгких и самодельных ЛА не рекомендуется выполнять полёт на 2-ом режиме. Второй режим используется как проходной лишь на посадке от момента выравнивания и до касания.

На планере полёт на 2-ом режиме не используется, поскольку это уже будет не полёт, а беспорядочное снижение по ступенчатой траектории. Кривые Жуковского применительно к планеру имеют вид одной кривой, которую можно изобразить как кривую углов планирования (рис.6).

Рис.6 Кривая планирования
