Оформление графиков частотных характеристик

Ввести сетки координат: навести курсор на центр графика plot --> двойной щелчок --> вкладка Options (Параметры) Grid Lines (Сетка координат) - установить флажок. Нажать OK.

Только на верхнем графике, для ЛАЧХ, установить по оси ординат значение в децибелах (там же, вкладка Options флажок Decibel Y) (рисунок 1.8).

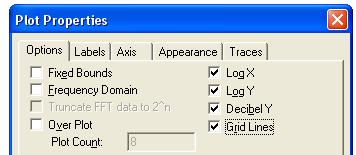

Рисунок 1.8 - Задание свойств графика. Флажками отмечены сетка координат (Grid Lines) по обеим осям и децибелы по вертикальной оси Y

Для нижнего графика, ЛФЧХ, в свойствах, на вкладке Axis (Оси) установить значение Y Lower Bound (Нижнее значение по оси Y) равным -180⁰ градусов. Поставить флажок Fixed Tick Count (Фиксированное число делений), установить значение Y Divisions (Деления по оси Y) равным 4 (рисунок 1.9). В этом случае будут отмечены как линия -90⁰, так и линия -180⁰.

Нажав ОК характеристики примут вид представленный на рисунке 1.10.

Для повышения точности чтения значений каждое из окон можно развернуть на весь экран, а кроме того, использовать кнопку Read Coordinates на вкладке Options свойств графика.

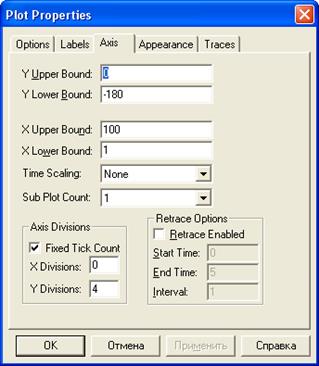

Рисунок 1.9 - Установка предела и числа делений вертикальной оси ЛФЧХ

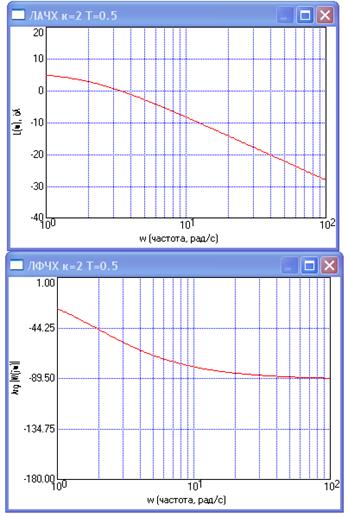

Рисунок 1.10 - Окончательный вид частотных характеристик звена при коэффициенте усиления k =2 и Т=0.5. При таком размере графиков точность чтения величины усиления 1 - 2 дБ, аргумента - 2 -3 градуса, что достаточно для практики
