Состоит. Предназначена:для соединения между собой кабелей токоприемников и кабелей силовой цепи вагона

ЗЕМЛЯНАЯ КОРОБКА (КС-2)

СОСТОИТ

СИЛОВАЯ КОРОБКА (КС-1)

ПРЕДНАЗНАЧЕНА: для соединения между собой кабелей токоприемников и кабелей силовой цепи вагона.

Крепится на раме кузова вагона у первой тележки

1. Корпус

2. Крышка

3. Изоляционная панель

4. Трубки

5. Контактный зажим

6. Контактный зажим

Представляет собой клемовое соединение к которому подходят провода силовых цепей вагона, цепей управления и вспомогательных цепей, подлежащих заземлению.

Крепится к раме вагона у первой и второй тележек.

1. Крышка

2. Коробка

3. Панель с зажимами

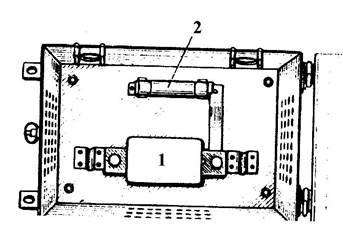

4. ГЛАВНЫЙ ПРЕДОХРАНИТЕЛЬ

Предназначен для защиты силовой цепи на моторном режиме от перегрузок и токов короткого замыкания

Тип предохранителя ПП-36 или ПНБ-5, рассчитан на номинальный ток 500 А, при токе в 1000 А сгорает за 20 сек.
