Ночной клуб

Визуализация сцены

Главное меню: Rendering – Render – Render или нажать клавишу F9 для визуализации сцены.

1. В окне TOP (Вид сверху) создайте замкнутый сплайн по форме напоминающий лист (рис. 1), используя следующую комбинацию операций.

Командная панель: вкладка Create (Создать)→ Shapes (Формы)→ Splines (Спланы)→ Line (Линия). При построении модели листа желательно создавать вершин сплайна как можно больше, в этом случае сплайн будет ровнее.

Отредактируйте полученный сплайн. Для этого конвертируйте построенный сплайн в редактируемый, нажав правую кнопку мыши и выберите Convert to → Convert to Editable Spline. Затем перейдите на вкладку Modify (Редактировать) и активизируйте подобъекты Vertex (Вершины). Используя команду Select and Move (Выбрать и перемещать) стандартной панели инструментов отредактируйте вершины листа и в стеке Geometry включите Smooth (Сглаживание).

2. Примените к созданному объекту модификатор Extrude (Выдавливание) с параметром Amount (Величина), равным 7 (рис.2).

3. Скопируйте полученный объект Edit (Правка)→ Clone (Клонировать), переместите на свободное поле с помощью инструмента Select and Move (Выбрать и перемещать) и пропорционально масштабируйте инструментом Select and Scale (Выбрать и масштабировать), находящиеся в стандартной панели инструментов.

4. Создайте объект Box (Параллелепипед), так, чтобы лист находился примерно посередине. Для этого в командной панели выберите вкладку Create (Создать)→ Geometry (Геометрия)→ Box (Параллелепипед). Параметры длины и ширины выберите примерно 350x350, а параметр высоты, равным 7.

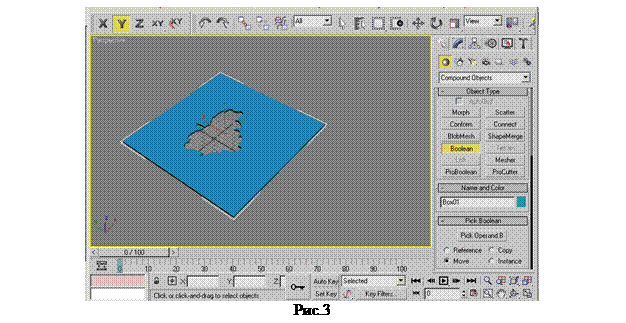

5. Примените булеву операцию вычитание. Выделите объект Box. Перейдите на вкладку Create (Создать)→ Geometry (Геометрия), выберите строку Compound Objects (Составные объекты) и нажмите кнопку Boolean (Булева операция). Установить параметр вычитания Subtraction (А-В), нажать на кнопку Pick Operand B (Выбрать булев объект) и выбрать второй объект, который участвует в операции, т.е. лист (рис.3).

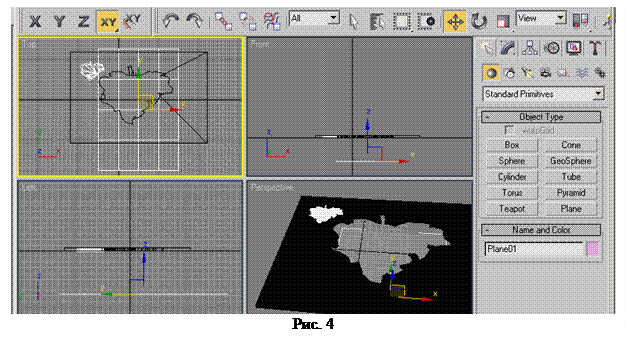

6. Переместите клонированный и уменьшенный листок на созданный объект (рис. 4).

7. Создайте примитив Plane (Плоскость), на которой будет наложена фотография. В настройках объекта установите значения параметров Length (Длина)=300, Width (Ширина)=250, размеры совпадающие с размерами фотографии (в этом случае будем использовать именно такую фотографию). Переместите построенную плоскость так, как показано на рис.4.

8. Создайте надписи, используя различные типы шрифтов. Вначале в окне перспективы переместите созданную композицию вдоль оси Z на расстояние, равное -7 (зависит от толщины объекта). Перейдите в окно проекций ТОР, щелкнув правой кнопкой на поле этого окна. Затем, используя командную панель, выполните следующие операции Create (Создать)→ Shapes (Формы)→ Splines (Сплайны)→ Text (Текст).

Используйте для текстовой надписи модификатор Extrude (Выдавить) с высотой выдавливания 1,5 (рис. 5).

9. Создайте орнамент (см. предыдущий проект) и сгруппируйте его. Разместите созданный и масштабированный орнамент сверху и снизу плаката, предварительно скопировав его.
