Теоретическая часть. Исследование rs-триггера




ЦЕЛЬ РАБОТЫ

ИССЛЕДОВАНИЕ ЦИФРОВЫХ УСТРОЙСТВ РЕГИСТРАЦИИ ЧИСЛА ИМПУЛЬСОВ.

ЛАБОРАТОРНАЯ РАБОТА №8

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

КОНТРОЛЬНЫЕ ВОПРОСЫ

Исследование RS-триггера.

Определить таблицу истинности для RS-триггера. Соединить гнезда 33-35 и 34-36.

Моделировать подачу на триггер кодовых комбинаций 00,01,10,11 с помощью переключателя SB1 и одновременно фиксировать состояние выходов (прямого и инверсного). Данные занести в таблицу 3. В исходном состоянии на входы S и R поданы высокие уровни напряжения (логический 1). При условии соединения гнезд 31 и 32, переключая SB1 можно подавать на входы 35 и 36 низкие уровни напряжения (логический 0). Состояния выходов занесите в таблицу.

Таблица 3

S R F F





1. Как работает логическая схема «И»?

2. Как работает логическая схема «ИЛИ»?

3. Как работает логическая схема «НЕ»?

4. Как работает логическая схема «И-НЕ»?

5. Как работает логическая схема «ИЛИ-НЕ»?

6. Нарисовать таблицы истинности для логических схем «И», «ИЛИ», «НЕ», «И-НЕ», «ИЛИ-НЕ».

7. Существует ли различие в таблицах функционирования RS триггеров, синтезированных в базисе «И-НЕ» и «ИЛИ» «НЕ». Покажите эту разницу с помощью таблиц истинности.

8. По результатам измерений определите входы R и S на схемах.



1. Миловзоров О.В. Электроника./ О.В. Миловзоров, О.Г. Панов М.: Высшая школа, 2005. 288 с.

2. Основы промышленной электроники: учебник / под ред. В.Г. Герасимова. М.: Высшая школа, 1986. ХХХ с.

3. Горбачев Г.Н. Промышленная электроника. / Г.Н. Горбачев, Е.Е. Чаплыгин. М.: Энергоатомиздат, 1988. 320 с.

4. Новожилов О.П. Основы цифровой техники. / О.П. Новожилов. М. ИНФРА-М, 2005, 430 с.





Изучение функционирования комплексного цифрового устройства на основе комбинационных и последовательностных схем, обеспечивающего подсчет числа импульсов и индикацию результата в десятичном коде.



Цифровым счетчиком импульсов называют устройство, реализующее счет числа входных импульсов и фиксирующее это число в каком-либо коде.

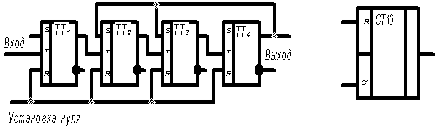

Обычно счетчики строят на основе триггеров, поэтому счет импульсов ведется в двоичной системе счисления. Для получения счетчика, работающего в десятичном коде, применяют обратные связи. На рисунке 1 приведена функциональная схема десятичного (декадного) счетчика импульсов на четырех триггерах и его условное обозначение.

Рис. 1. Десятичный счетчик импульсов



С выхода триггера Т4 сигналы обратной связи поступают на входы триггеров Т2, Т3. Благодаря этому после поступления на вход счетчика восьмого импульса на выходе триггера Т4 появляется сигнал «1», который переводит триггеры Т3, Т2 из состояния «0» в состояние «1». Таблица 1 – таблица переходов десятичного счетчика.

Таблица 1

Номер входного импульса Состояние триггеров
Т4 Т3 Т2 Т1








    0(1) 0(1)





Девятый импульс переводит триггер Т1 в состояние «1», и все триггеры оказываются в состоянии «1». Десятый импульс переводит все триггеры в состояние «0», и счет начинается снова. Используя обратные связи, можно построить счетчик, работающий в системе счисления с любым основанием.

Счетчики, выполняющие операции сложения и вычитания, называют риверсивными. Обычно они имеют два входа: сложения и вычитания.

Описанные счетчики относятся к последовательным (асинхронным), у которых импульсы поступают только на вход триггера первого разряда, а каждый последующий триггер управляется выходным сигналом предыдущего. Для повышения быстродействия применяют параллельные (синхронные) счетчики, в которых входной сигнал воздействует параллельно на входы синхронизации всех разрядов счетчика, построенного на JK-триггерах. Использованием JK-входов добиваются необходимой последовательности переключения триггеров.

Счетчики выполняют в виде интегральных микросхем, например К176ИЕ1 (шестиразрядный двоичный счетчик), К176ИЕ2 (пятиразрядный счетчик), К155ИЕ4 (счетчик-делитель на 12).

Цифровые счетчики импульсов применяют для счета числа импульсов либо для деления числа импульсов. Счет числа импульсов, поступающих на вход с высокой частотой, необходим в вычислительной технике, автоматике, информационно-измерительной технике (цифровые измерительные приборы), ядерной физике (счетчики элементарных частиц).
