Расстановка дисков в батарее

Диски в батареях борон и лущильников устанавливают на определенных расстояниях b (рис. 6.7) друг от друга. При обработке почвы диски образуют бороздки овального сечения с параметрами, зависящими от D, b и угла β. Как правило, расстояния между дисками определяют, исходя из допустимой с агротехнической точки зрения неровности дна борозды, которая обычно характеризуется высотой гребешков С.

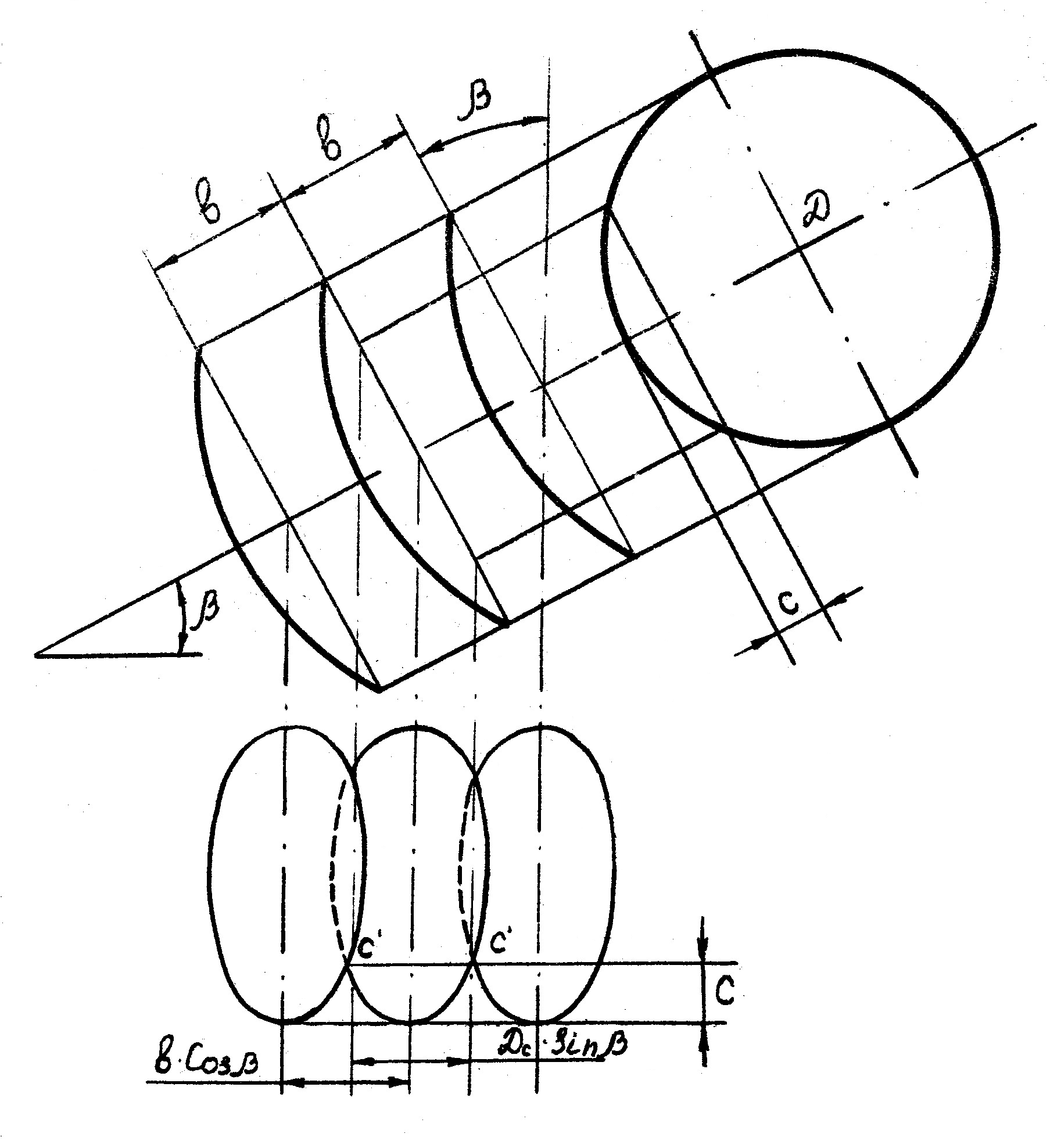

Рис. 6.7. Профиль дна борозды дискового орудия

Расстояния между лезвиями двух соседних дисков равны, поэтому и отрезки а¢а¢ и с¢с¢ равны между собой:

а¢а¢ = с¢с¢,

но

, ,

где D_c - хорда, расположенная на высоте гребешков,

тогда

,

. (6.9)

Величину хорды D_c можно найти тем же способом, что и хорду D_а в уравнении (6.8):

.

Подставляя это значение в уравнении (6.9), получим

. (6.10)

С помощью этого уравнения можно определить высоту гребешков С для известной конструкции орудия и заданного угла атаки β или определить b по допустимой высоте гребешков. У дисковых лущильников допускают C ≤ 0,5 a, а у плугов С ≤ 0,4 а.

При малой величине угла атаки у дисковых борон обоснование расстояния b по данной методике приводит к чрезмерному сближению дисков, а это, в свою очередь, к заклиниванию и забиванию междискового пространства почвой. Поэтому у дисковых борон допускается, чтобы С = а, но бороны делают двухследными, причем диски задних батарей обрабатывают гребни, оставленные дисками передних.
