Условия равновесия дисковых машин

Тяговое сопротивление дисковых рабочих органов

Удельное тяговое сопротивление дисковых лущильников, работающих на глубине 6...8 см, отнесенное к 1 м ширины захвата, в зависимости от влажности, твердости и механического состава почвы, может составлять q = 1500...2500H.

У двухследных дисковых полевых и садовых борон тяговое сопротивление q = 2000...3000H в зависимости от свойств почвы, глубины обработки и угла атаки дисков.

Тяговое сопротивление тяжелых (болотных) двухследных борон при глубине обработки, равной 10...20см составляет 4000...8000 Н на 1 м ширины захвата.

Симметричное размещение дисков относительно продольной оси машин типично полевых борон и лущильников (рис.6.8). При одинаковом погружении дисков и однородной почве равнодействующие левой R_л и правой R_пр батарей дисков равны по величине, а точка их пересечения l лежит на продольной оси лущильника. Направление равнодействующей проходит через точку прицепа А, поэтому лущильник будет двигаться прямолинейно.

Непостоянство свойств может вызвать изменение величины и направления усилий R_л и R_пр. Это приведет к зигзагообразному движению лущильника. Отчасти изменчивость R_л и R_пр можно компенсировать реакцией колес лущильника. Этому же способствует увеличение длины прицепа.

Садовые бороны чаще всего изготавливают несимметричными, чтобы трактор мог двигаться дальше от крон деревьев. Устойчивость несимметричной машины, тем не менее, может быть достигнута, причем без использования полевых досок и бороздных колес. На рис. 6.9 видно, что равновесие обеспечивается за счет использования право- и левооборачивающих батарей. Существенное влияние на устойчивость оказывают углы атаки β₁ и β₂, расстояния между центрами батарей L. В частности, чем больше расстояние L, тем левее сдвигается точка пересечения сил R¢_ху и R¢¢_ху, а следовательно, и линия тяги трактора должна быть сдвинута влево.

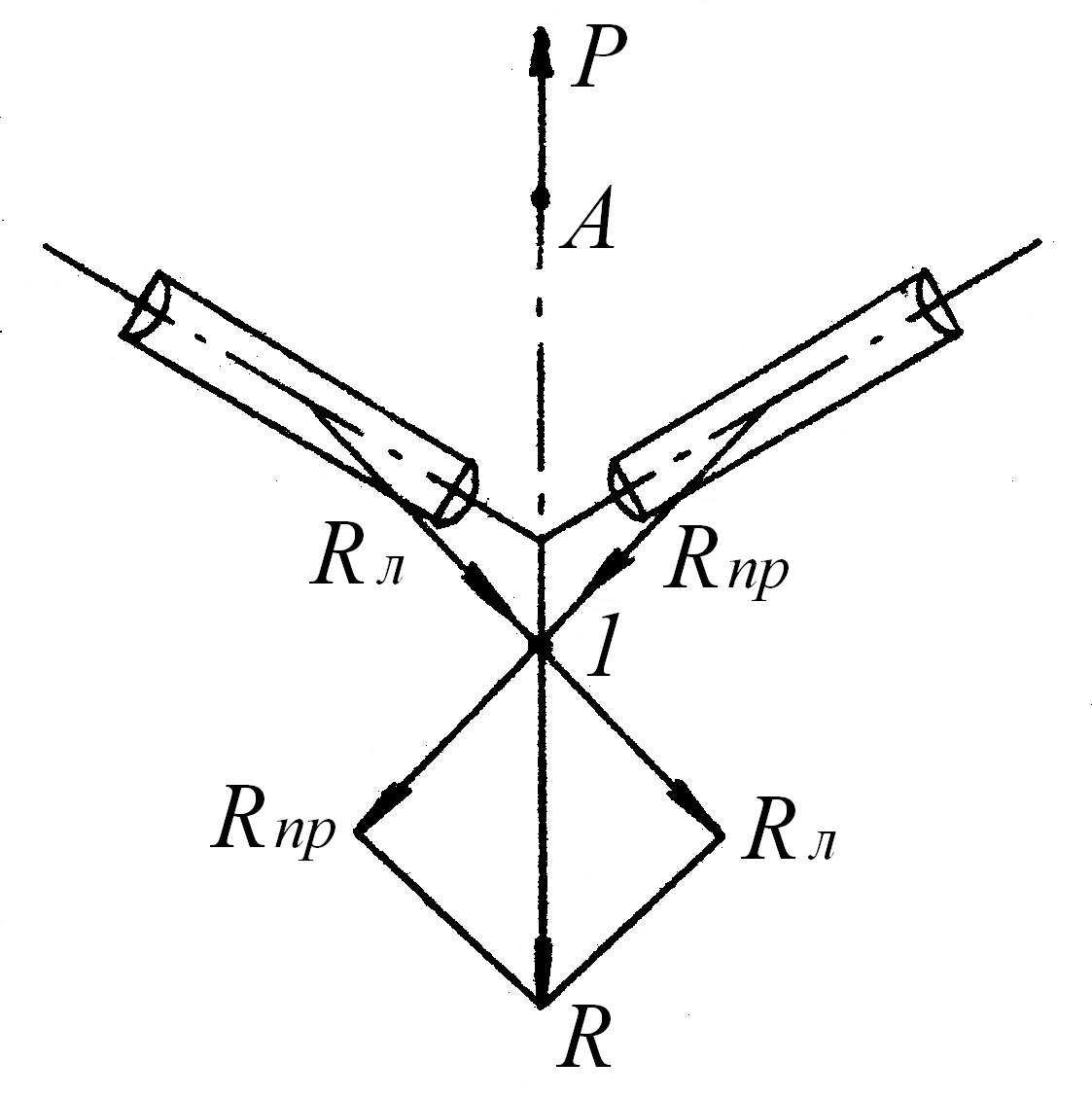

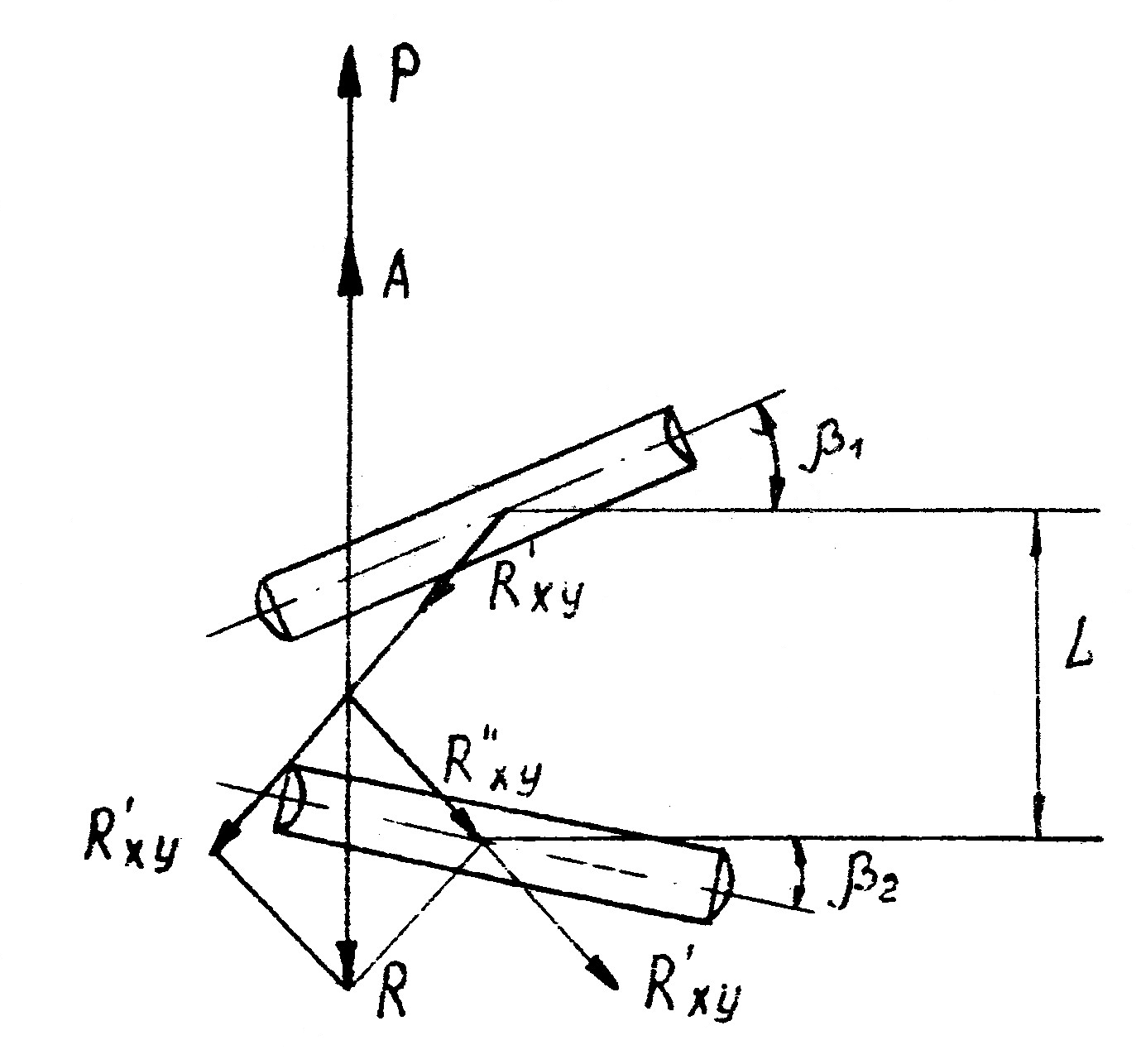

Рис.6.8. Силы, действующие на симметричный дисковый лущильник	Рис.6.9. Силы, действующие на симметричную садовую борону

6.6. Возможности компьютерной программы «Диски» при анализе работы сферических дисков

Программа «Диски», разработанная на кафедре с/х машин Пермской ГСХА, предназначена для определения основных технологических и геометрических характеристик и влияния на них размеров и параметров дисков.

Программа использует методологию вычислительного эксперимента и средства компьютерной графики.

Контрольные вопросы

1. Какие технологические процессы могут быть выполнены дисковыми рабочими органами почвообрабатывающих машин.

2. Какими геометрическими параметрами можно охарактеризовать сферический диск при обработке почвы?

3. Как определить и оценить величину затылочного угла на глубине хорды погружения сферического диска?

4. Какими соображениями обосновывают величину расстояний между дисками в батареях борон и лущильников?

5. Как обеспечивают условия равновесия дисковых машин?

Литература

1. Кошурников А.Ф. и др. Анализ технологических процессов, выполняемых сельскохозяйственными машинами, с использованием ЭВМ. Пермь, 1995 г. - 272 с.

2. Турбин Б.Г. и др. Сельскохозяйственные машины. Л. Машиностроение, 1967 - 583 с.

3. Кленин Н.И. и др. Сельскохозяйственные машины. М.: КолосС, 2008 - 816 с.
